5 Instalación
Notas para taladrar agujeros en la pared:
Debe perforar un agujero en la pared para el
tubo de refrigerante y el cable de señal que
conectan las unidades interior y exterior.
1. Decida la ubicación del agujero en la
pared en función de la posición de la
unidad exterior.
2. Use una broca hueca de 65 mm
(2,5 pulgadas) para perforar un agujero
en la pared.
Cuando perfore el agujero
C
de la pared, asegúrese de
evitar cables, fontanería
y otros componentes
sensibles.
3. Coloque la junta de anillo protectora
en el agujero. Esta junta de anillo
protege los bordes del agujero y ayuda
a sellarlo cuando finalice el proceso de
instalación.
¡AVISO!
A
sobre hormigón se
recomienda utilizar gafas
de protección en todo
momento.

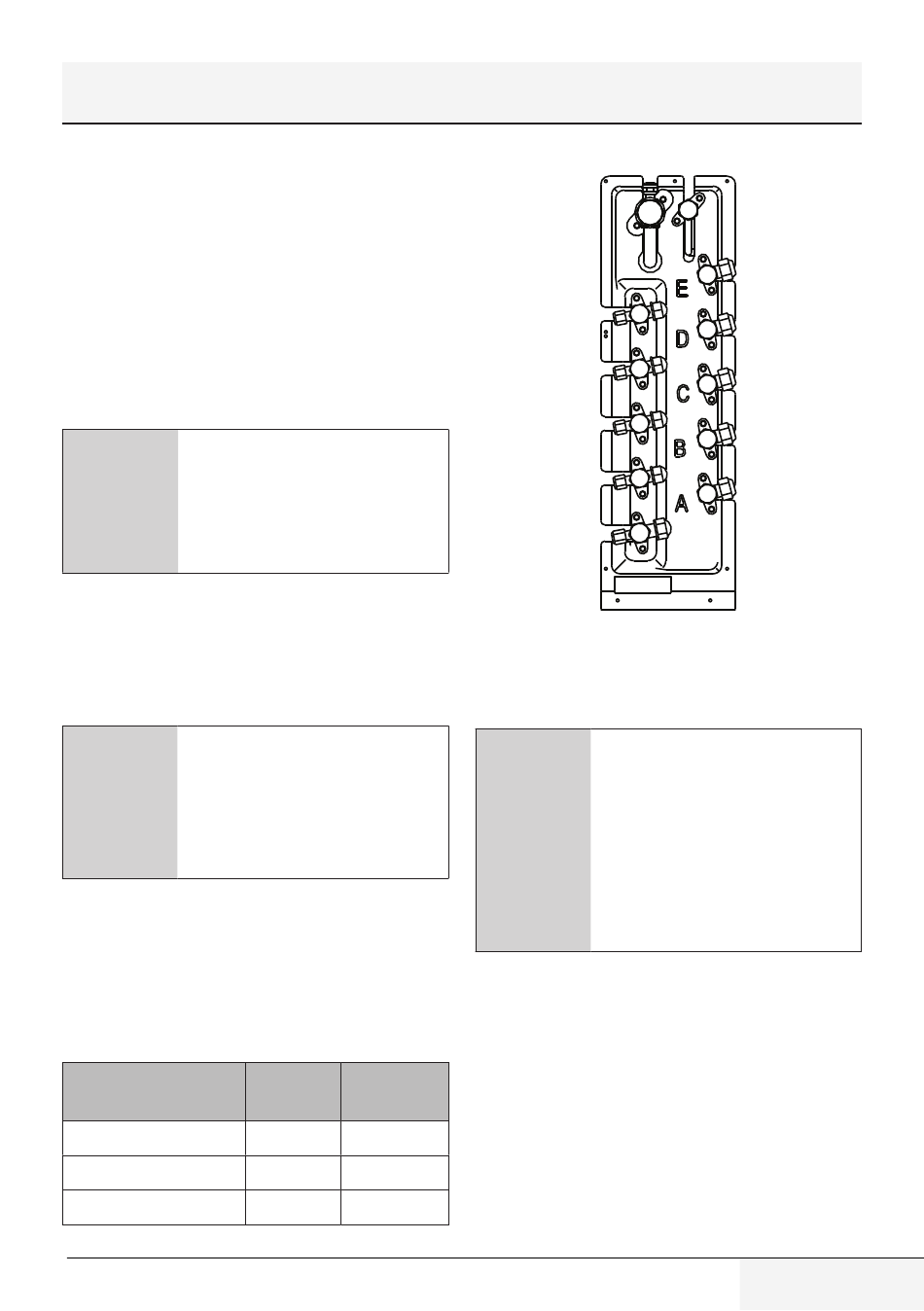

Al seleccionar una unidad interior de 24 000
Las unidades interiores de 24 000 solo
se pueden conectar con un sistema A. Si
hay dos unidades interiores de 24 000, se
pueden conectar con los sistemas A y B.
Tamaño del tubo conector de un sistema A y B
Capacidad de unidad
interior (Btu/h)
7K/9K/12K
12K/18K
24K
Aire acondicionado multisplit/Manual de usuario
Al taladrar
Líquido
Gas
1/4
3/8
1/4
1/2
3/8
5/8
5.5 Conexión del tubo de
refrigerante
En los modelos con
conexión rápida, consulte
C
el manual del aparato
interno para conocer el
método de instalación del
tubo conector. El manual
del aparato externo no
repite las instrucciones.
Al conectar el tubo de refrigerante,
no deje que se introduzcan en la
unidad sustancias o gases distintos al
refrigerante especificado. La presencia
de otros gases o sustancias disminuirá
la capacidad de la unidad y puede
causar una presión anormalmente alta
en el ciclo de refrigeración. Esto puede
causar una explosión y lesiones.
235 / ES
