6 Scarico aria
6.1 Preparazione e
avvertenze
Aria e corpi estranei nel circuito del
refrigerante possono
causare aumenti anomali di pressione,
i quali possono danneggiare il
condizionatore, ridurne l'efficienza e
causare lesioni. Utilizzare una pompa
a vuoto e un collettore a manometri
per svuotare il circuito refrigerante,
rimuovendo gas non condensabili e
umidità dal sistema.
Lo svuotamento deve essere eseguito
dopo l'installazione iniziale e quando
l'unità deve essere riposizionata.
6.1.1 Prima di eseguire lo
svuotamento
Accertarsi che i tubi di collegamento
•
tra l'unità esterna e quella interna
siano collegati correttamente.
Verificare che tutto il cablaggio sia
•
collegato correttamente.
6.1.2 Istruzioni per lo svuotamento
Prima di utilizzare un manometro e una
pompa a depressione, leggere i relativi
manuali di istruzioni.

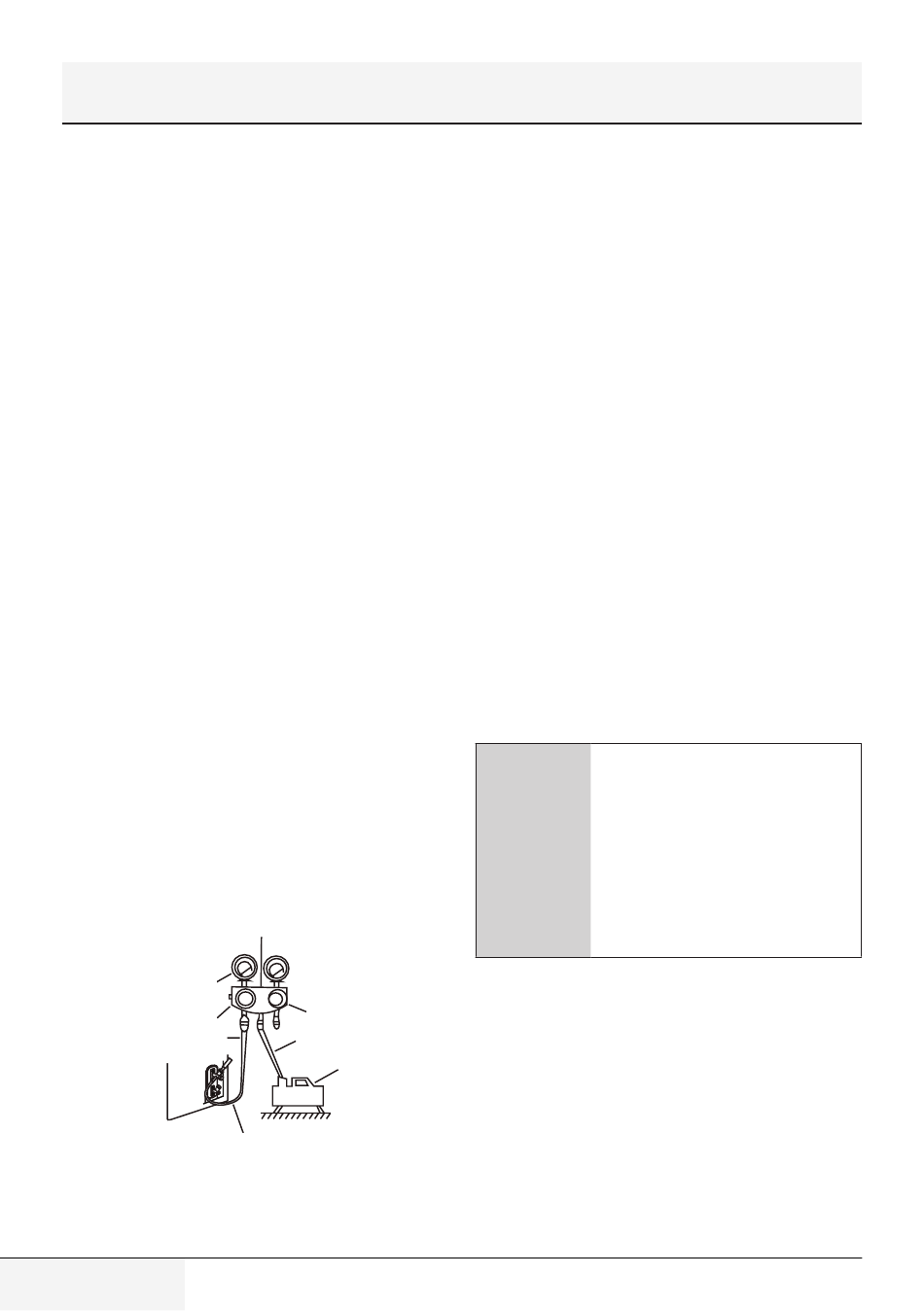

Collettore a manometri
Manifold Gauge
Compound
Manometro
gauge
-76cmHg
-76cmHg
Valvola di bassa
Low pressure
valve
pressione
Tubo di pressione / Tubo
Pressure hose /
Charge hose
di ricarica
Valvola di bassa pressione
Low pressure valve
1. Collegare il tubo flessibile di ricarica
del manometro all'attacco di servizio
186 / IT
Indicatore della pressione
Pressure gauge
High pressure
Valvola di alta pressione
valve
Charge hose
Tubo flessibile di caricamento
acuum
V
Pompa a vuoto
pum p
Condizionatore d'aria di tipo multisplit/Manuale utente
della valvola di bassa pressione
dell'unità esterna.
2. Collegare il tubo flessibile di ricarica
del manometro alla pompa a
depressione.
3. Aprire il lato Bassa pressione del
collettore a manometri. Tenere chiuso
il lato Alta pressione.
4. Accendere la pompa a vuoto per
svuotare il sistema.
5. Mettere in funzione la pompa per
almeno
15 minuti o fin quando il misuratore
composto indica -76cmHG
(-1x105Pa).
6. Chiudere la valvola di Bassa pressione
del manometro e disattivare la pompa
a depressione.
7. Attendere 5 minuti, quindi verificare
che non ci siano modifiche nella
pressione del sistema.
Se non si verifica alcun
cambio di pressione,
C
svitare il cappuccio
dalla valvola compatta
(valvola di alta pressione).
Se viene rilevata una
variazione di pressione
nell'impianto, potrebbe
esserci una perdita di gas.
8. Inserire una chiave esagonale nella
valvola compatta (valvola di alta
pressione) e aprirla ruotando la
chiave di un quarto di giro in senso
antiorario. Si dovrebbe sentire il gas
che fuoriesce dal sistema; chiudere
quindi la valvola dopo 5 secondi.
