5 Instalación
El tamaño del cable de alimentación,
cable de señal, fusible e interruptor
necesarios es determinado por la
corriente máxima de la unidad. La
corriente máxima se indica en la placa
de identificación ubicada en el panel
lateral de la unidad. Consulte esta placa
de identificación para elegir el cable,
fusible o interruptor correctos.
En América del Norte,
elija el tamaño de cable
C
adecuado según la
corriente admisible
mínima del circuito que
se indica en la placa de
identificación de la unidad.
– Con un pelacables, retire la cubierta
de goma de ambos extremos del
cable de señal para dejar a la vista
unos 15 cm (5,9") de cable.
– Retire el aislamiento de los extremos.
– Moldee con unas tenazas los
extremos con forma de U.
Al conectar los cables,
C
siga estrictamente el
diagrama del cableado
que se encuentra dentro
de la tapa del cuadro
eléctrico.

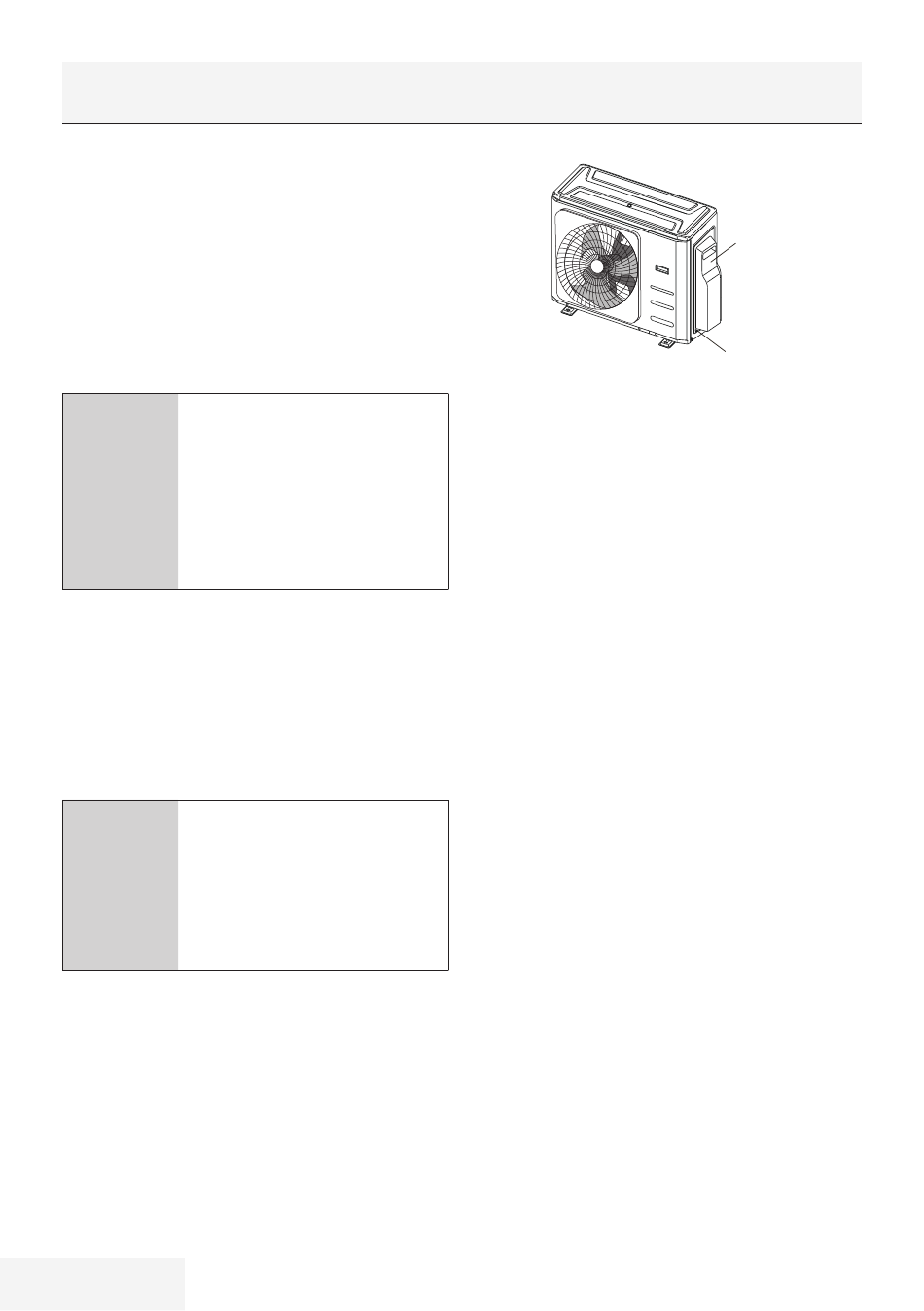

2. Retire la tapa eléctrica de la unidad
exterior. Si la unidad exterior no tiene
tapa, extraiga los pernos de la placa
de mantenimiento y retire la placa de
protección.
242 / ES
3. Conecte los extremos con forma de U.
Empareje los colores con las etiquetas
en el bloque de terminales y atornille el
extremo con forma de U de cada cable
a su terminal correspondiente.
4. Fije el cable con la abrazadera de cable
correspondiente.
5. Aísle los cables no utilizados con cinta
eléctrica. Manténgalos apartados de
las piezas metálicas o eléctricas.
6. Vuelva a instalar la tapa del cuadro de
control eléctrico.
Aire acondicionado multisplit/Manual de usuario
Cover
Cubierta
Screw
Tornillo
