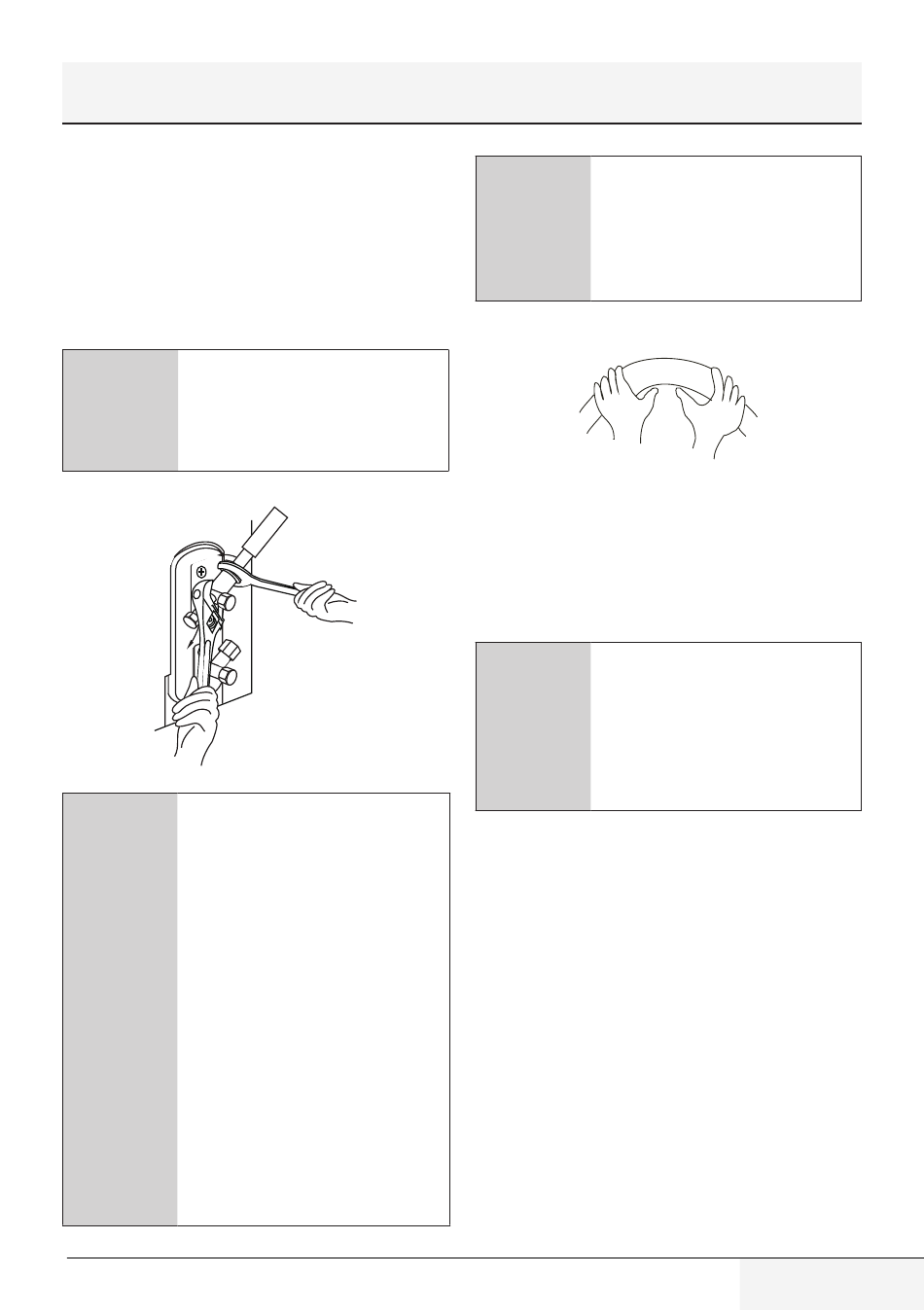

5 Installazione
4. Tramite una chiave, stringere il dado
sul tubo dell'unità.
5. Stringendo saldamente il dado,
utilizzare una chiave dinamometrica
per serrare il dado svasato secondo
i valori di coppia nella tabella di cui
sopra.
C
Usare una chiave
inglese e una chiave
dinamometrica per
collegare o scollegare i
tubi dall'unità.
ATTENZIONE!
Avvolgere l'isolamento
•
attorno alla tubazione.
Il contatto diretto con
la tubazione scoperta
può provocare ustioni o
congelamento.
A
Verificare che il
•
tubo sia collegato
correttamente. Un
eccessivo serraggio
può danneggiare
il bordo svasato,
mentre un serraggio
insufficiente può
provocare perdite.
Condizionatore d'aria di tipo multisplit/Manuale utente
Piegare con cura la
C
tubazione al centro
secondo lo schema
illustrato di seguito,. NON
piegare la tubazione per
più di 90° o più di 3 volte.
Bend the pipe with thumb
Piegare il tubo con il pollice
raggio minimo 10 cm (3,9")
min-radius 10cm (3.9")
6. Dopo avere collegato i tubi di rame
all'unità interna, avvolgere assieme
il cavo di alimentazione, il cavo di
segnalazione e la tubazione con il
nastro adesivo.
NON intrecciare il cavo
C
del segnale con altri cavi.
Quando si avvolgono
questi elementi insieme,
non intrecciare il cavo del
segnale con alcun altro
cavo.
7. Inserire questa tubazione nella parete
e collegarla all'unità esterna.
8. Isolare tutte le tubazioni, comprese le
valvole dell'unità esterna.
9. Aprire le valvole di arresto dell'unità
esterna per avviare il flusso di
refrigerante tra l'unità interna ed
esterna.
173 / IT
