5 Instalação

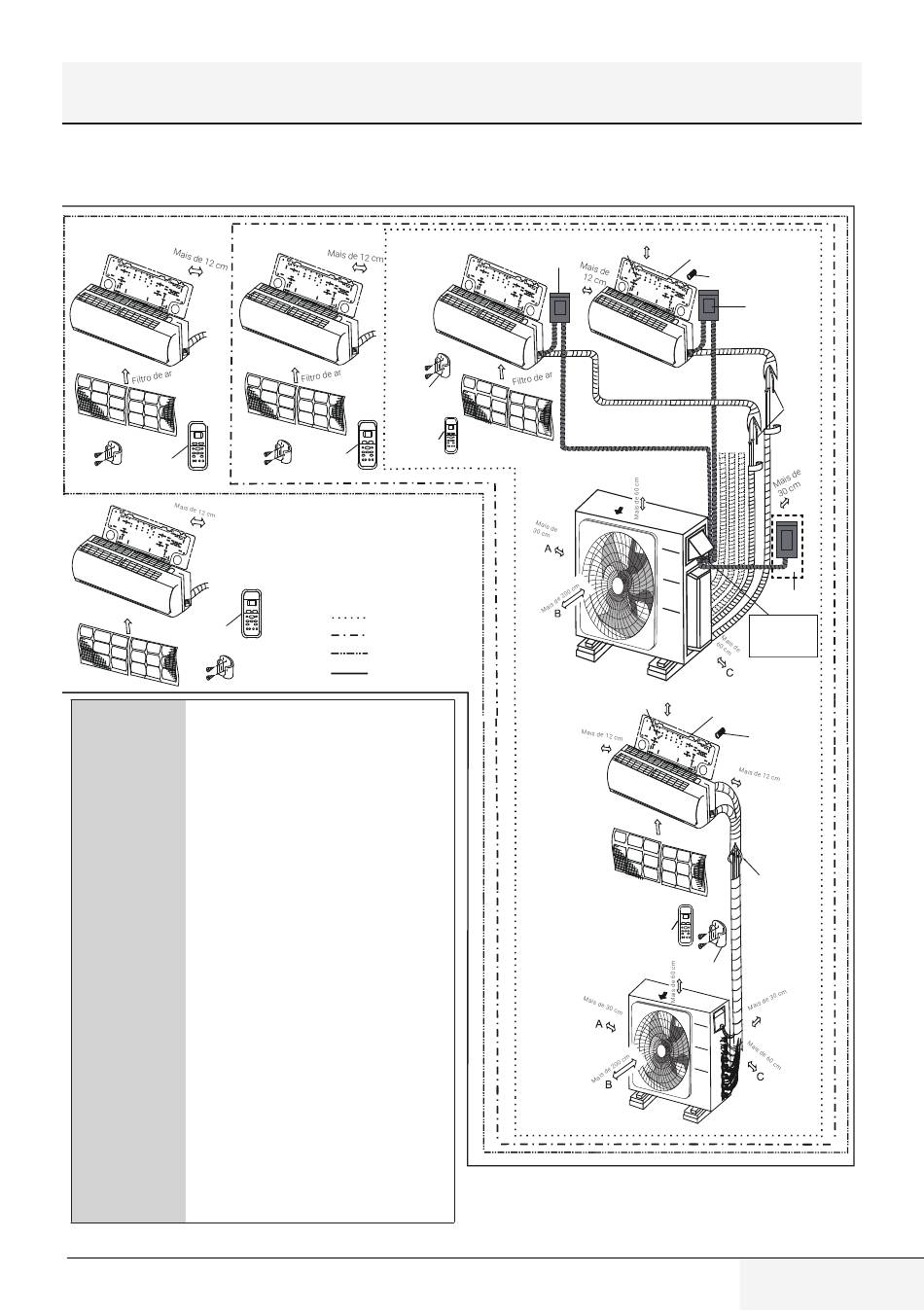

5�2 Diagrama de instalação
4
Controlo
remoto
Filtro de ar
Controlo remoto
CUIDADO!
• Para evitar danos na
parede, utilize um detetor
de estruturas para
localizar obstáculos.
• É necessária uma
extensão mínima de
tubo de 3 metros para
minimizar a vibração e o
ruído excessivo.
A
• Duas das vias de
circulação de ar A, B e
C devem estar sempre
desobstruídas.
• Esta imagem é
apenas para efeitos de
demonstração.
• A forma real do seu ar
condicionado poderá ser
ligeiramente diferente.
• Os fios de cobre
devem ser isolados
independentemente.
Ar condicionado tipo multi-split / Manual de utilizador
3
Suporte do
controlo remoto
Controlo
remoto
Controlo
remoto
5
Um-Dois
Um-Três
Um-Quatro
Um-Cinco
2
Parafuso de montagem
Mais de 15 cm
ST3.9 × 25-C-H
Interruptor
Placa de instalação
de ar
Saída de ar
Mais de 15 cm
Parafuso de montagem
ST3.9 × 25-C-H
Filtro de ar
Controlo
remoto
Suporte do
controlo
remoto
Saída de ar
1
Fixador de mola
Interruptor de ar
1
2
Tubo de
drenagem
5 4 3
Cabo de alimentação
da unidade exterior
A quantidade
máxima de cabos de
ligação é 5.
Esta secção é apenas
para referência.
(1)
Placa de
instalação
Fixador de mola
Tubo de
refrigeração
(2)
293 / PT
