5 Instalación
Paso 2: Instale una junta de drenaje
(solo en la unidad con bomba de calor)
Antes de atornillar la unidad exterior
en su sitio, debe instalar la pieza de
desagüe en la parte inferior de la unidad.
Fíjese en que hay dos clases diferentes
de piezas de desagüe dependiendo del
tipo de unidad exterior.

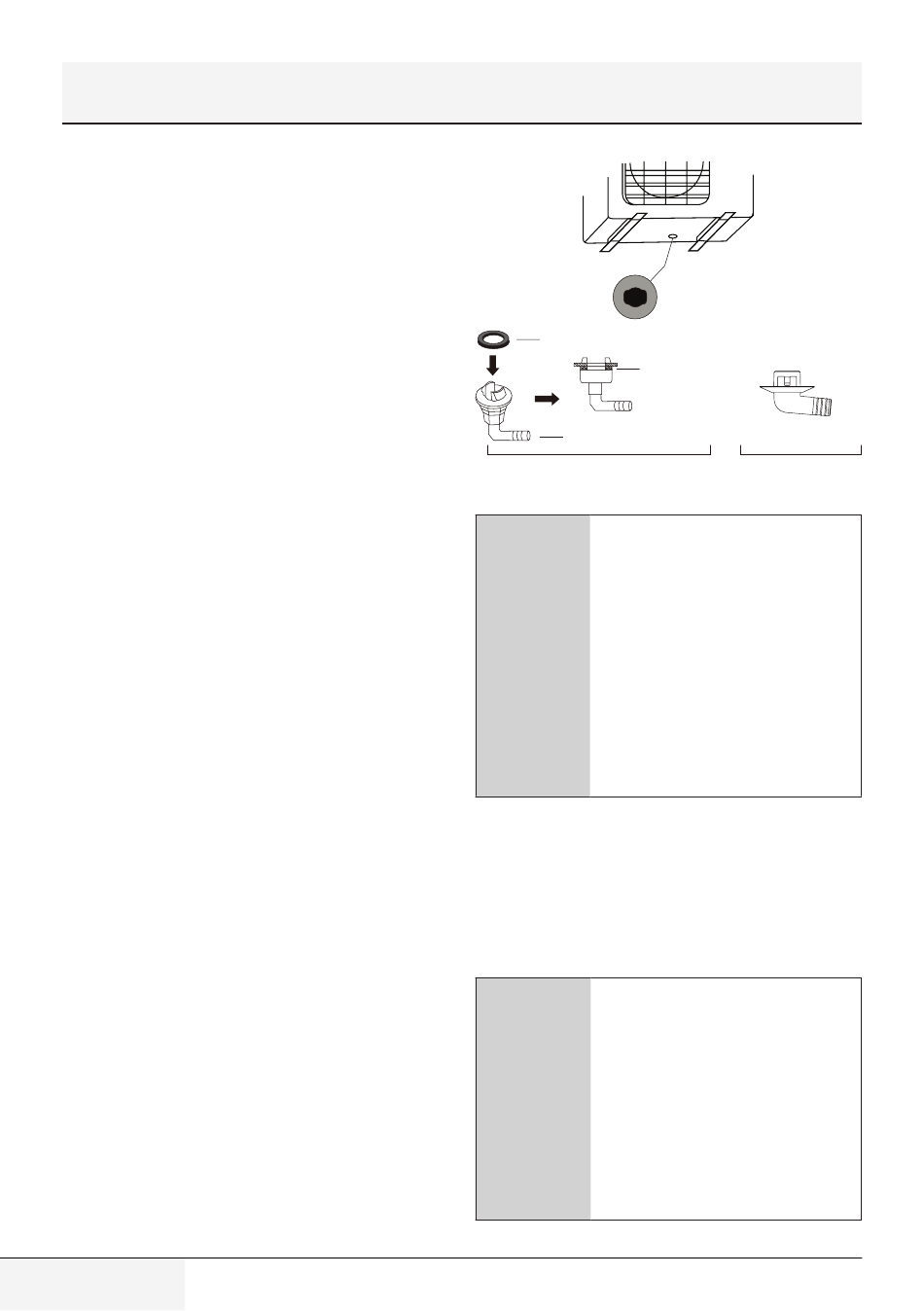

Si la pieza de desagüe viene con una junta de
goma (consulte la imag. A), haga lo siguiente:
1. Sitúe la junta de goma sobre la pieza
de desagüe para conectarla con la
unidad exterior.
2. Inserte la pieza de desagüe en el
agujero de la base de la unidad.
3. Gire 90° la pieza de desagüe hasta que
encaje y quede enfrente de la unidad.
4. Conecte una manguera de extensión
(no incluida) a la pieza de desagüe
para redirigir el agua de la unidad en
modo calefacción.
Si la pieza de desagüe no viene con junta de
goma (consulte la imag. B), haga lo siguiente:
1. Inserte la pieza de desagüe en el
agujero de la base de la unidad. La
pieza de desagüe encajará en su sitio.
2. Conecte una manguera de extensión
(no incluida) a la pieza de desagüe
para redirigir el agua de la unidad en
modo calefacción.
232 / ES
A
Paso 3: Fijar la unidad exterior
La unidad exterior puede fijarse al suelo
o a un soporte montado sobre la pared
con un perno de expansión (M10).
Prepare la instalación de la base según
las dimensiones de más abajo.
C
Aire acondicionado multisplit/Manual de usuario
Base pan hole of
Agujero de la base de la
unidad exterior
outdoor unit
Seal
Anillo de junta
Seal
Anillo de junta
Drain joint
Junta de drenaje
(A)
¡ATENCIÓN!
fríos asegúrese de que
la manguera de desagüe
está colocada lo más
verticalmente posible para
asegurar un drenaje fluido
del agua. Si el agua drena
demasiado despacio puede
congelarse en la manguera
e inundar la unidad.
La siguiente lista
comprende distintos
tamaños de unidades
exteriores y la distancia
entre sus pies de
montaje. Prepare la
instalación de la base
según las dimensiones de
más abajo.
(B)
En climas
