5 Installation

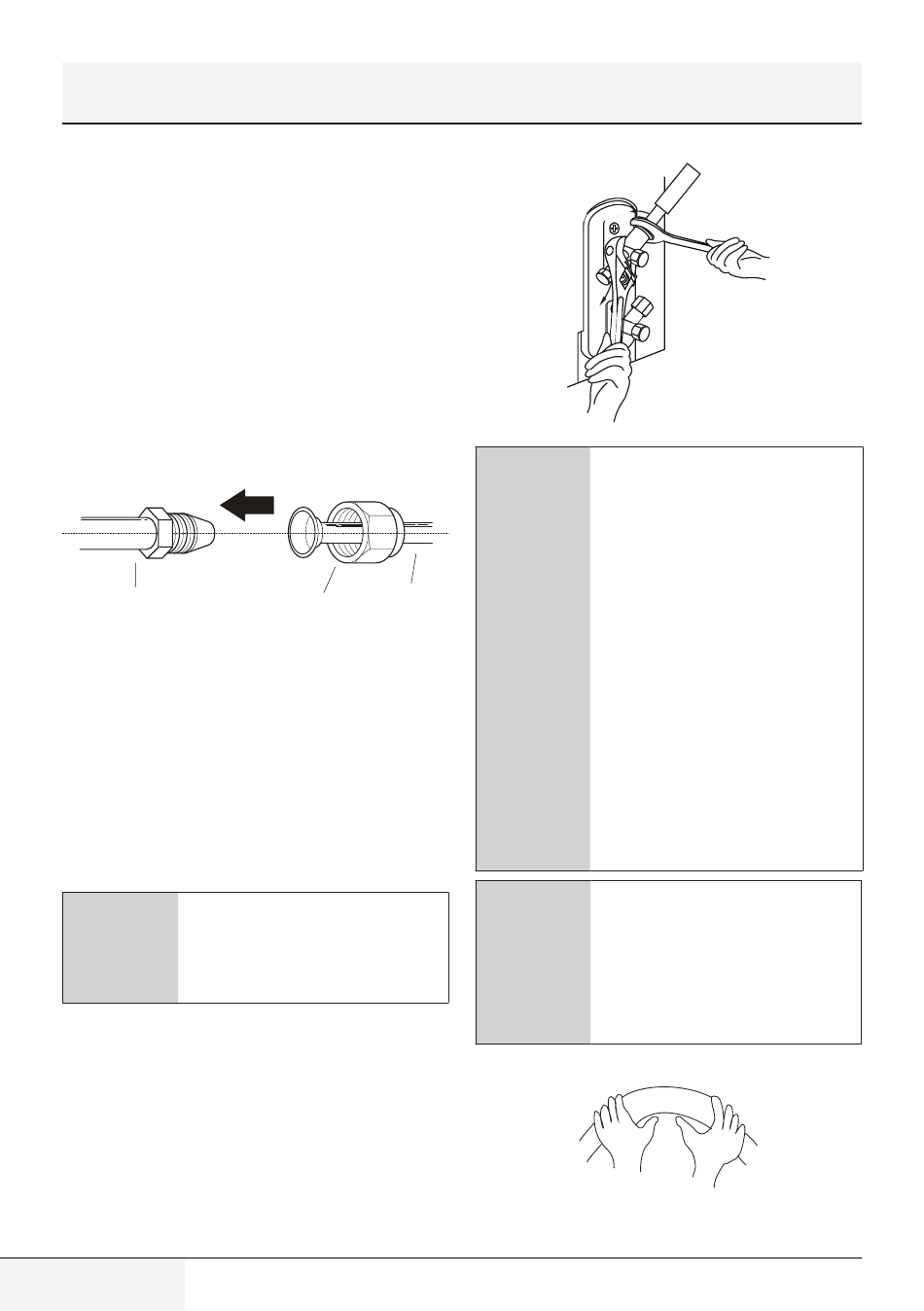

Étape 4 : raccorder les conduits
Raccordez les tubes en cuivre à l'unité
intérieure d'abord puis l'unité extérieure.
Vous devez d'abord raccorder le conduit
basse pression puis le conduit haute
pression.
1. Lors du raccordement des écrous
évasés, appliquez une fine couche
d'huile de réfrigérant aux extrémités
des tuyaux.
2. Alignez le centre des deux conduits à
raccorder.
Tuyauterie de
Indoor unit tubing
l'unité intérieure
3. Serrez à la main l'écrou d'évasement le
plus possible.
4. À l'aide d'une clé de serrage, serrez
l'écrou sur la tuyauterie de l'unité.
5. Tenez fermement l'écrou évasé et
appliquez un couple de serrage à
l'aide
d'une
conformément aux valeurs indiquées
dans le tableau ci-dessus.
C
Utilisez une clé et une clé
dynamométrique pour
raccorder ou dissocier les
tuyaux de l'unité.
104 / FR
Écrou évasé
Conduite
Flare nut
Pipe
clé
dynamométrique
ATTENTION !
• N'oubliez pas
d'envelopper les tuyaux
d'isolant. Tout contact
direct avec la tuyauterie
ne peut entraîner des
A
brûlures ou des gelures.
• Assurez-vous
que le tuyau est
correctement raccordé.
Un serrage excessif
peut endommager
l'évasement et un
serrage insuffisant peut
entraîner des fuites.
Courbez doucement le
C
tube au milieu selon le
schéma ci-dessous. NE
COURBEZ PAS le tube à
plus de 90° ou plus de 3
fois.
Bend the pipe with thumb
Utilisez les pouces pour courber le tuyau
Rayon minimal 10 cm (3,9")
min-radius 10cm (3.9")
Climatiseur multi-split / Mode d'emploi
