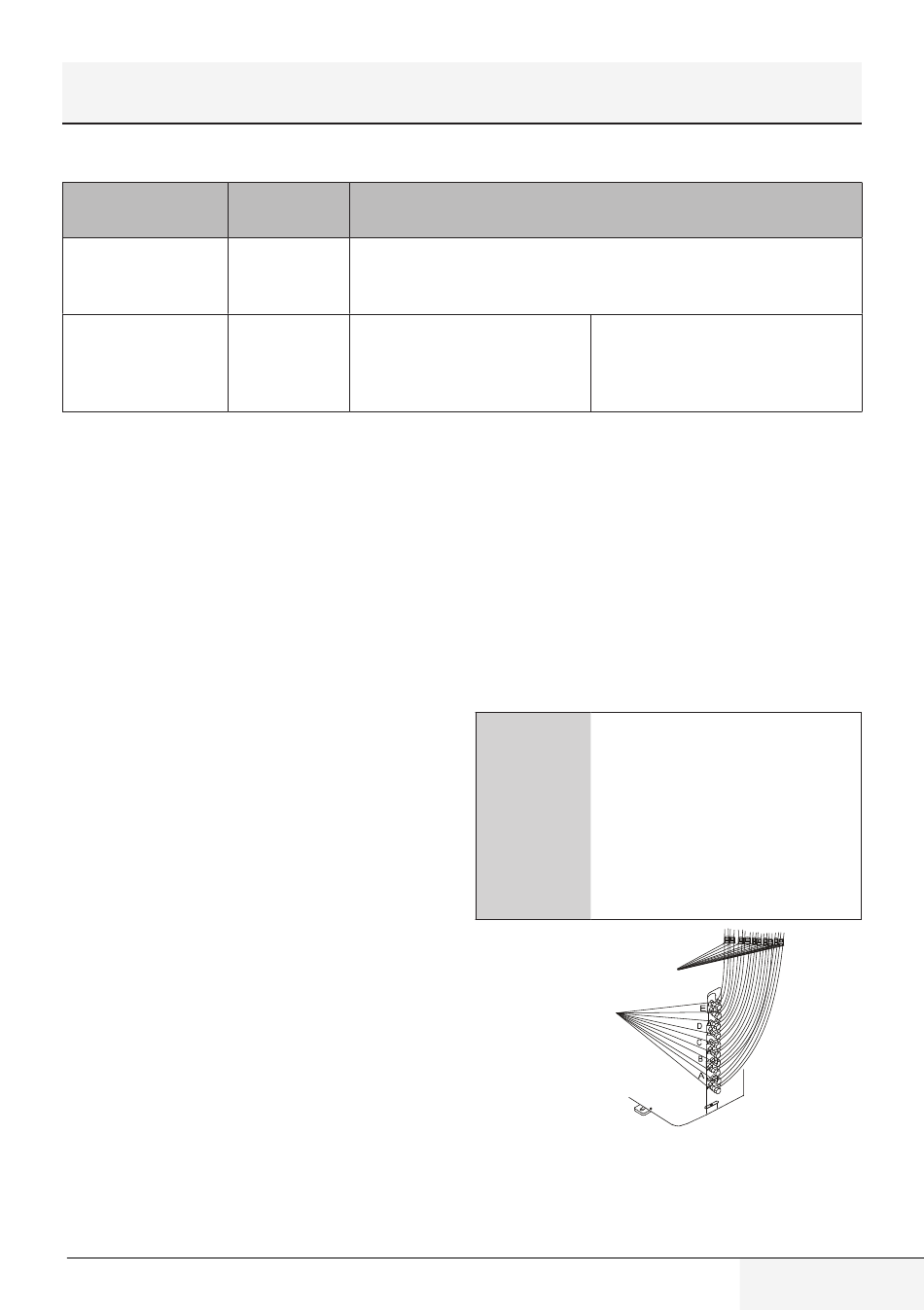

6 Evacuación del aire
Refrigerante extra por longitud de tubo
Longitud de tubo
conector (m)
Menos que la
longitud del tubo
estándar x N
Más que la
longitud del tubo
estándar x N
Asegúrese de retirar la carga de refrigerante
extra según el volumen nominal (5 m de
tubo de refrigerante) al realizar la prueba
de mercado o gubernamental.
6.2 Comprobación de seguridad
y fugas
6.2.1 Comprobaciones de seguridad
eléctrica
Realice la comprobación de seguridad
eléctrica tras completar la instalación.
Cubra los siguientes aspectos:
1. Resistencia de aislamiento
2. La resistencia de aislamiento debe ser
superior a 2 MΩ.
3. Funcionamiento de la conexión a
tierra. Tras finalizar la conexión a
tierra, mida la resistencia de puesta a
tierra mediante la detección visual y
utilizando un probador de resistencia a
tierra. Asegúrese de que la resistencia
de puesta a tierra sea inferior a 4 Ω.
4. Comprobación de fugas eléctricas
(la prueba se realiza con la unidad
encendida).
5. Durante
la
realización
prueba tras completar la instalación,
utilice la sonda amperimétrica y el
multímetro para realizar una prueba
de fugas eléctricas. Apague la unidad
inmediatamente si se producen fugas.
Evalúe las distintas soluciones hasta
que la unidad funcione correctamente.
Aire acondicionado multisplit/Manual de usuario
Método de
purga de aire
Bomba de
vacío
Lado del líquido: 6,35 Ø (1/4"
Bomba de
Ø) (longitud del tubo total -
vacío
precarga de la longitud del
tubo x N) x 15g/m
de
Refrigerante extra
6.2.2 Pruebas de fugas de gas
1. Método de agua y jabón: Aplique una
solución de agua jabonosa o líquido
detergente neutro a la conexión de la
unidad interior o exterior con un cepillo
suave para comprobar si hay fugas
en los puntos de conexión del tubo.
Si se producen burbujas, los tubos
presentan fugas.
2. Detector de fugas. Use un detector de
fugas para comprobar si hay fugas.
C
Punto de comprobación
de la unidad interior
Punto de
Outdoor unit
comprobación
check point
de la unidad
una
exterior
A, B, C y D son puntos del tipo uno-cuatro.
A, B,C,D are points for one-four type.
A, B, C, D y E son puntos del tipo uno-cinco.
A, B,C,D, and E are points for the one-five type.
N/A
Lado del líquido: 9,52 Ø (3/8"
Ø) (longitud del tubo total -
precarga de la longitud del
tubo x N) x 30g/m
Esta imagen solo tiene
fines ilustrativos. El orden
real de A, B, C, D y E en el
dispositivo puede variar
levemente al de la unidad
que ha adquirido, pero
la disposición general
seguirá siendo igual.
Indoor unit
check point
