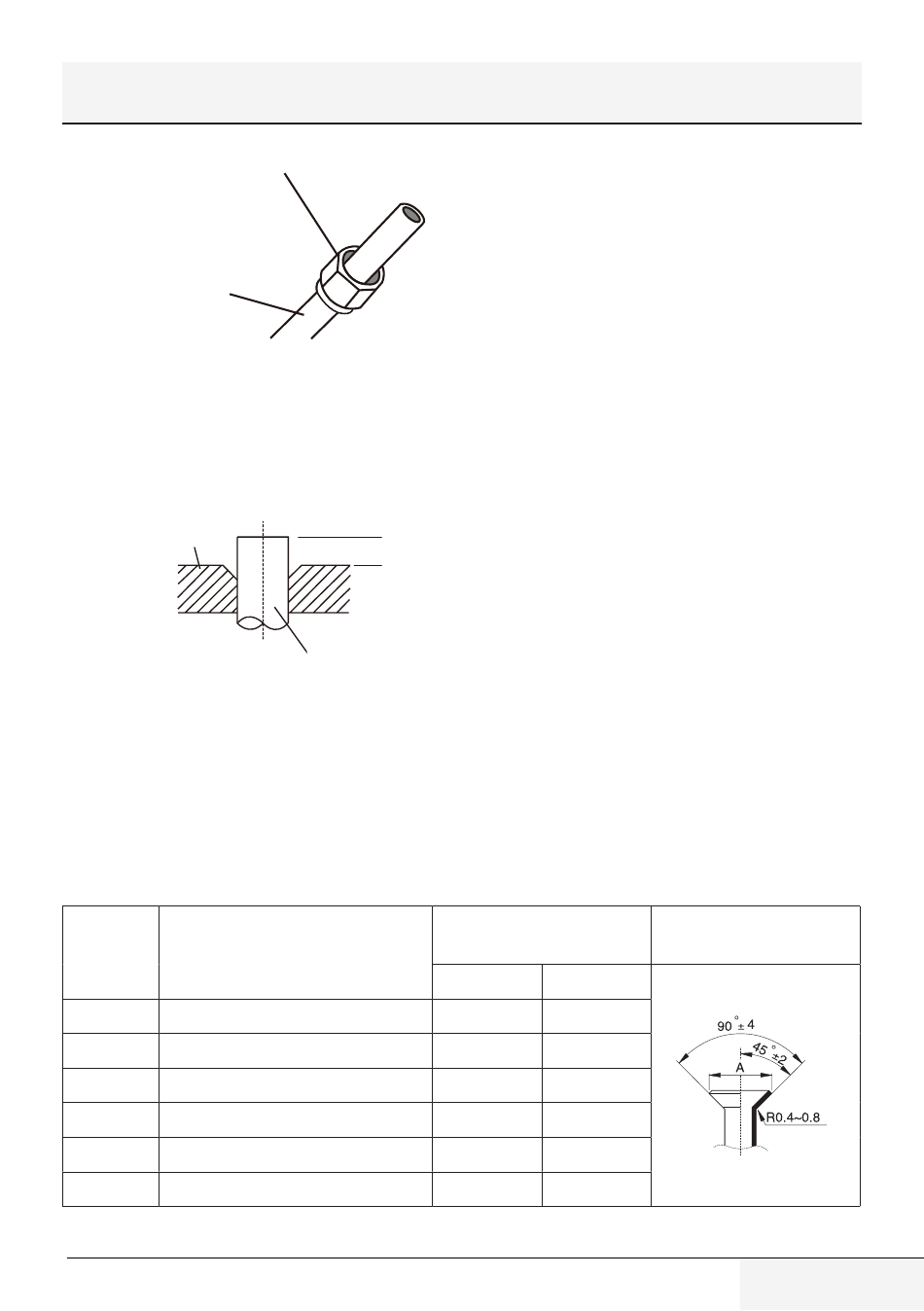

5 Instalación
Tuerca
Flare nut
abocardada
Copper pipe
Tubo de cobre
4. Retire la cinta de PVC de los extremos
cuando esté listo para realizar el
abocardamiento.
5. Grape la forma abocardada al extremo
del tubo. El extremo del tubo debe
superar la forma abocardada.
Forma abocardada
Flare form
6. Sitúe el abocardador sobre la forma.
7. Gire el mango del abocardador en el
sentido de las agujas del reloj hasta
que el tubo esté completamente
abocardado. Ensanche el tubo en
función de las dimensiones.
Extensión
del
tubo
abocardamiento
Calibrador
Par de torsión de ajuste
de tubo
Ø 6,4
18-20 N.m (183-204 kgf.cm)
Ø 9,5
25-26 N.m (255-265 kgf.cm)
Ø12,7
35-36 N.m (357-367 kgf.cm)
Ø 15,9
45-47 N.m (459-480 kgf.cm)
Ø 19,1
65-67 N.m (663-683 kgf.cm)
Ø 22
75-85N.m (765-867 kgf.cm)
Aire acondicionado multisplit/Manual de usuario
A
Pipe
Tubo
por
encima
del
Dimensión del ensanche
8,4/0,33
13,2/0,52
16,2/0,64
19,2/0,76
23,2/0,91
26,4/1,04
(A) (unidad: mm/in)
Min.
Max.
8,7/0,34
13,5/0,53
16,5/0,65
19,7/0,78
23,7/0,93
26,9/1,06
Forma del abocardado
237 / ES
