5 Instalação

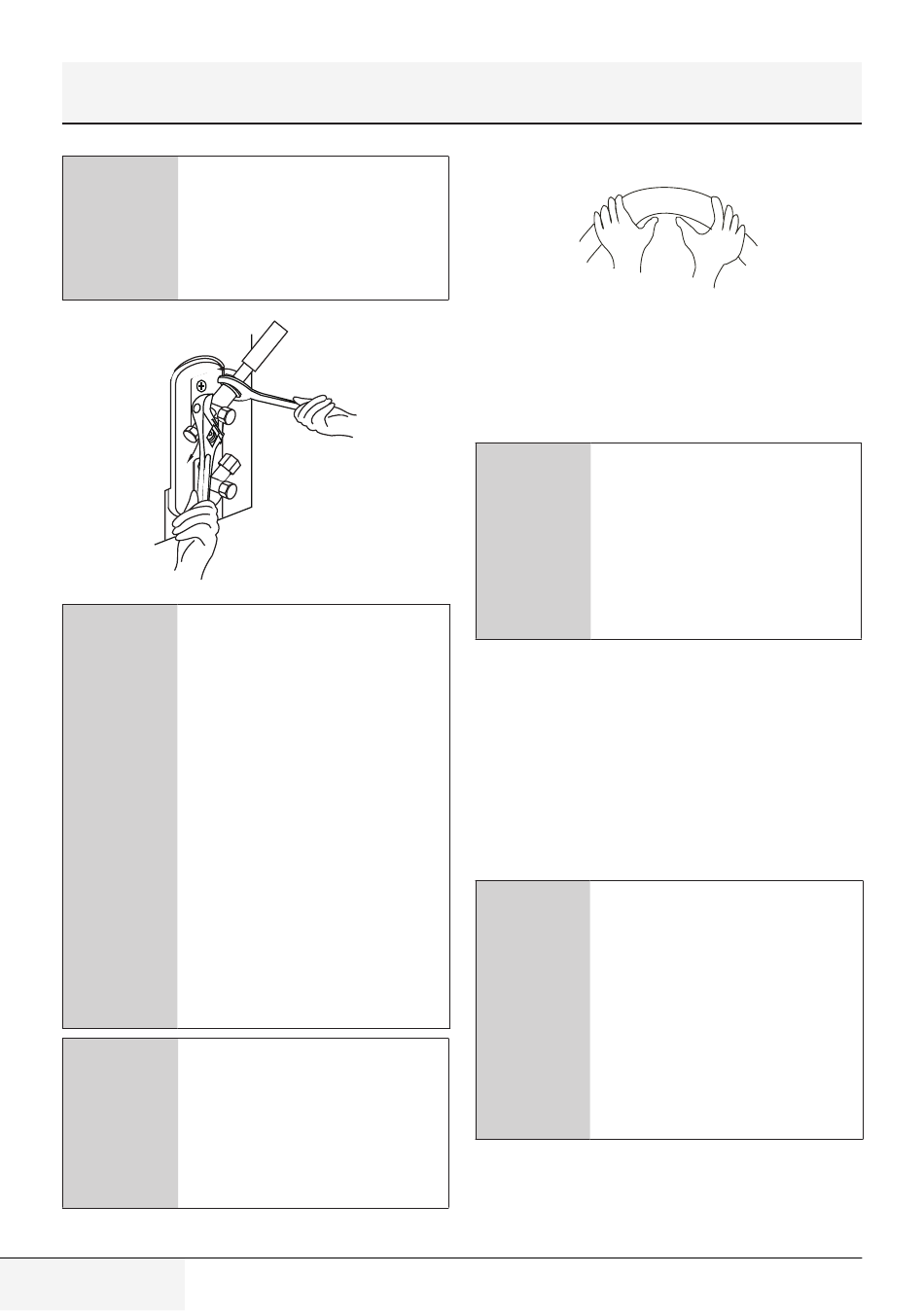

Utilize uma chave
C
inglesa e uma chave
dinamométrica quando
ligar ou desligar tubos à/
da unidade.
CUIDADO!
• Certifique-se de enrolar
o isolamento à volta da
tubagem. O contacto
direto com a tubagem
pode resultar em
A
queimaduras por calor
ou frio.
• Confirme se o tubo está
ligado corretamente.
Apertar excessivamente
pode danificar o
bocal e não apertar
suficientemente pode
provocar fugas.
Dobre cuidadosamente
C
a tubagem no meio, de
acordo com o diagrama
seguinte. NÃO dobre a
tubagem mais de 90° ou
mais de 3 vezes.
304 / PT
Ar condicionado tipo multi-split / Manual de utilizador
Bend the pipe with thumb
Dobre o tubo com o polegar
raio mín. de 10 cm (3,9")
min-radius 10cm (3.9")
6. Depois de ligar os tubos de cobre
à unidade interior, junte o cabo de
alimentação, o cabo de sinal e a
tubagem e enrole-os com fita adesiva.
NÃO emaranhe o cabo de
sinal com outros fios. Ao
C
agrupar estes itens em
conjunto, não emaranhe
nem cruze o cabo de
sinal com qualquer outra
cablagem.
7. Passe este tubo pela parede e ligue-o à
unidade exterior.
8. Isole todas as tubagens, incluindo as
válvulas da unidade exterior.
9. Abra as válvulas de corte da unidade
exterior para o refrigerante começar
a circular entre a unidade interior e a
unidade exterior.
CUIDADO!
não existem fugas depois
de terminar a instalação.
A
Se houver uma fuga
de refrigerante, ventile
imediatamente a área
e purgue o sistema
(consulte a secção Purga
de ar deste manual).
Confirme se
