5 Instalação
3. Rode a junta de drenagem 90° até
encaixar no lugar com um clique, de
frente para a unidade.
4. Ligue uma mangueira extensora
de drenagem (não incluída) à junta
de drenagem para redirecionar a
água da unidade durante o modo de
aquecimento.

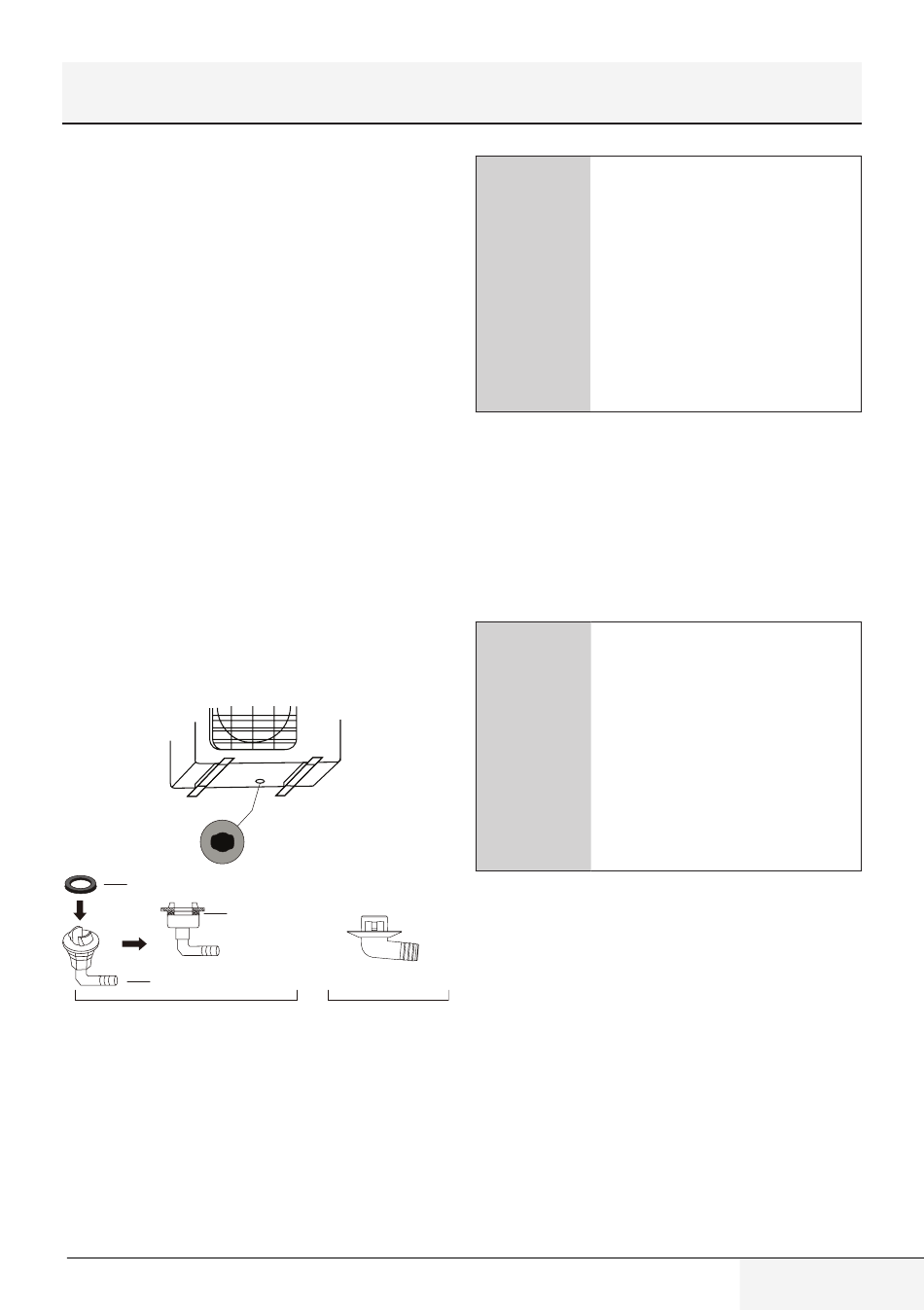

Se a junta de drenagem não for fornecida
com um vedante de borracha (consultar Fig�
B), faça o seguinte:
1. Introduza a junta de drenagem
no orifício do tabuleiro de base
da unidade. A junta de drenagem
encaixará no lugar com um clique.
2. Ligue uma mangueira extensora
de drenagem (não incluída) à junta
de drenagem para redirecionar a
água da unidade durante o modo de
aquecimento.
Seal
Vedação
Seal
Vedação
Junta de dreno
Drain joint
(A)
Ar condicionado tipo multi-split / Manual de utilizador
Base pan hole of
Orifício do tabuleiro de
base da unidade exterior.
outdoor unit
(B)
CUIDADO!
frios, certifique-se de que
o tubo de drenagem está o
A
mais vertical possível para
garantir o escoamento
rápido da água. Se a água
escoar lentamente, pode
congelar na mangueira e
inundar a unidade.
Passo 3: Ancorar a unidade exterior
A unidade exterior pode ser ancorada
no chão ou num suporte montado
na parede (M10). Prepare a base de
instalação da unidade de acordo com
as dimensões abaixo.
A seguir encontra-se
uma lista de tamanhos
diferentes de unidade
C
ao ar livre e da distância
entre os respetivos pés
de montagem. Prepare
a base de instalação da
unidade de acordo com
as dimensões abaixo.
Em climas
297 / PT
