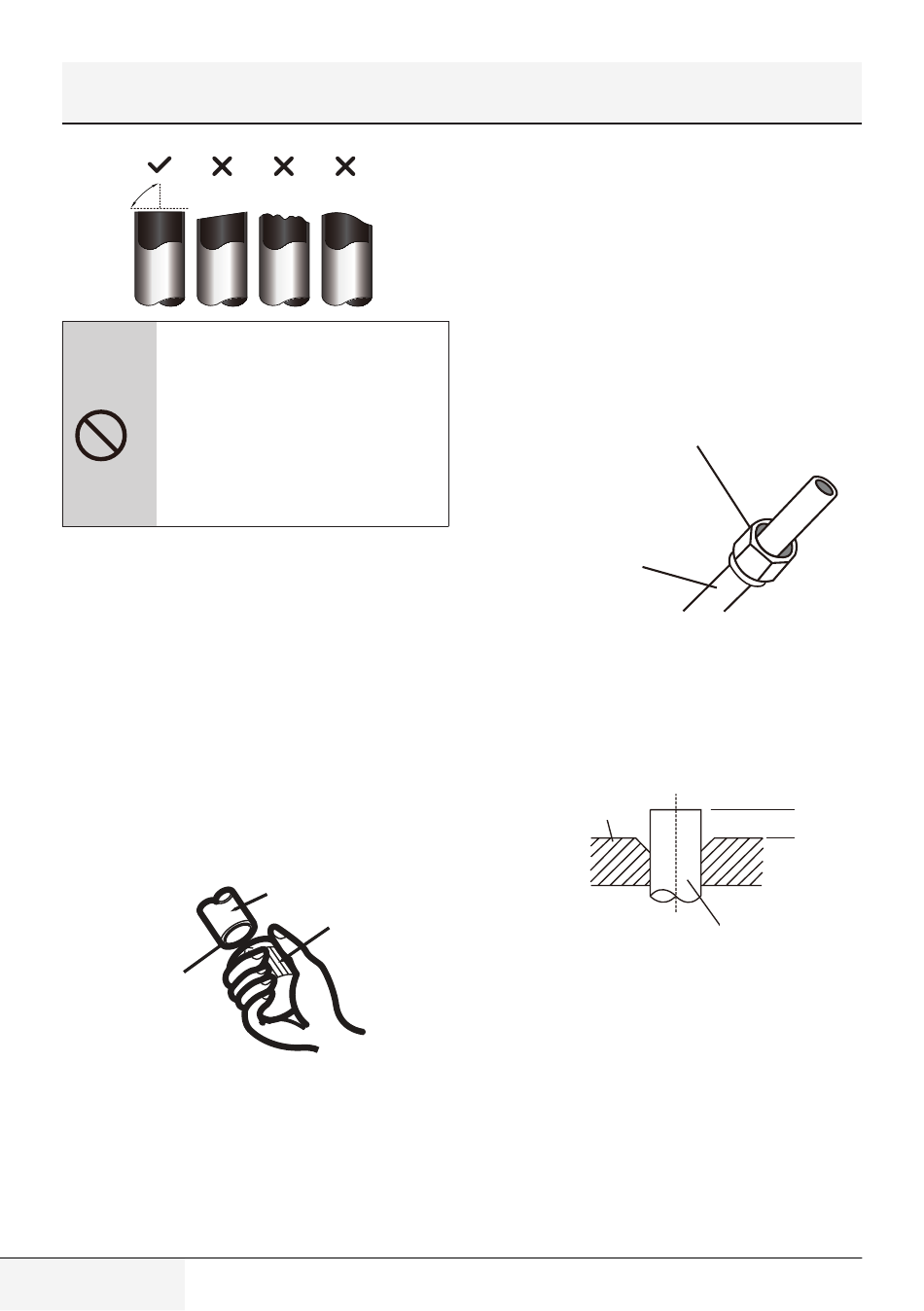

5 Installation
90°
Oblique Rough Warped
Oblique Grossier Tordu
MISE EN GARDE !
Faites plus attention à ne
pas endommager, entailler
ou déformer le conduit lors
de la coupe. L'efficacité
thermique de l'unité en serait
alors compromise.
Étape 2 : éliminer les bavures
Les bavures peuvent nuire à l'étanchéité
à l'air du raccord des conduites de
gaz réfrigérant. Elles doivent être
complètement éliminées.
1. Tenez la conduite avec un angle vers
le bas pour éviter que les bavures
tombent dans le conduit.
2. À l'aide d'un alésoir ou d'un outil
d'ébavurage, éliminez les bavures de
la section coupée du conduit.
Point down
Diriger vers
le bas
Étape 3 : évaser les bouts de conduit
Un correct évasement est essentiel pour
obtenir l'étanchéité de l'air.
1. Après avoir éliminé les bavures
du conduit coupé, bouchez les
extrémités avec du ruban PVC pour
102 / FR
Pipe
Conduite
Reamer
Alésoir
éviter que des matériaux étrangers
n'entrent dans le conduit.
2. Gainez le conduit avec un matériau
isolant.
3. Placez des écrous évasés aux deux
extrémités du conduit. Vérifiez
qu'ils soient orientés dans la bonne
direction parce que vous ne pourrez
pas les monter ou changer leur
orientation après évasement.
Flare nut
Écrou évasé
Copper pipe
Conduit en cuivre
4. Décollez le ruban PVC des extrémités
du conduit lorsque vous êtes prêt pour
l'opération d'évasement.
5. Pincez la forme évasée sur l'extrémité
du conduit. L'extrémité du tuyau doit
dépasser la forme d'évasement.
Forme évasée
Flare form
6. Placez l'évaseur sur la forme.
7. Tournez
la
d'évasement dans le sens des aiguilles
d'une montre jusqu'à ce que le conduit
soit entièrement évasé. L'évasement
du tuyau doit être conforme aux
dimensions.
Climatiseur multi-split / Mode d'emploi
A
Pipe
Conduite
poignée
de
l'outil
