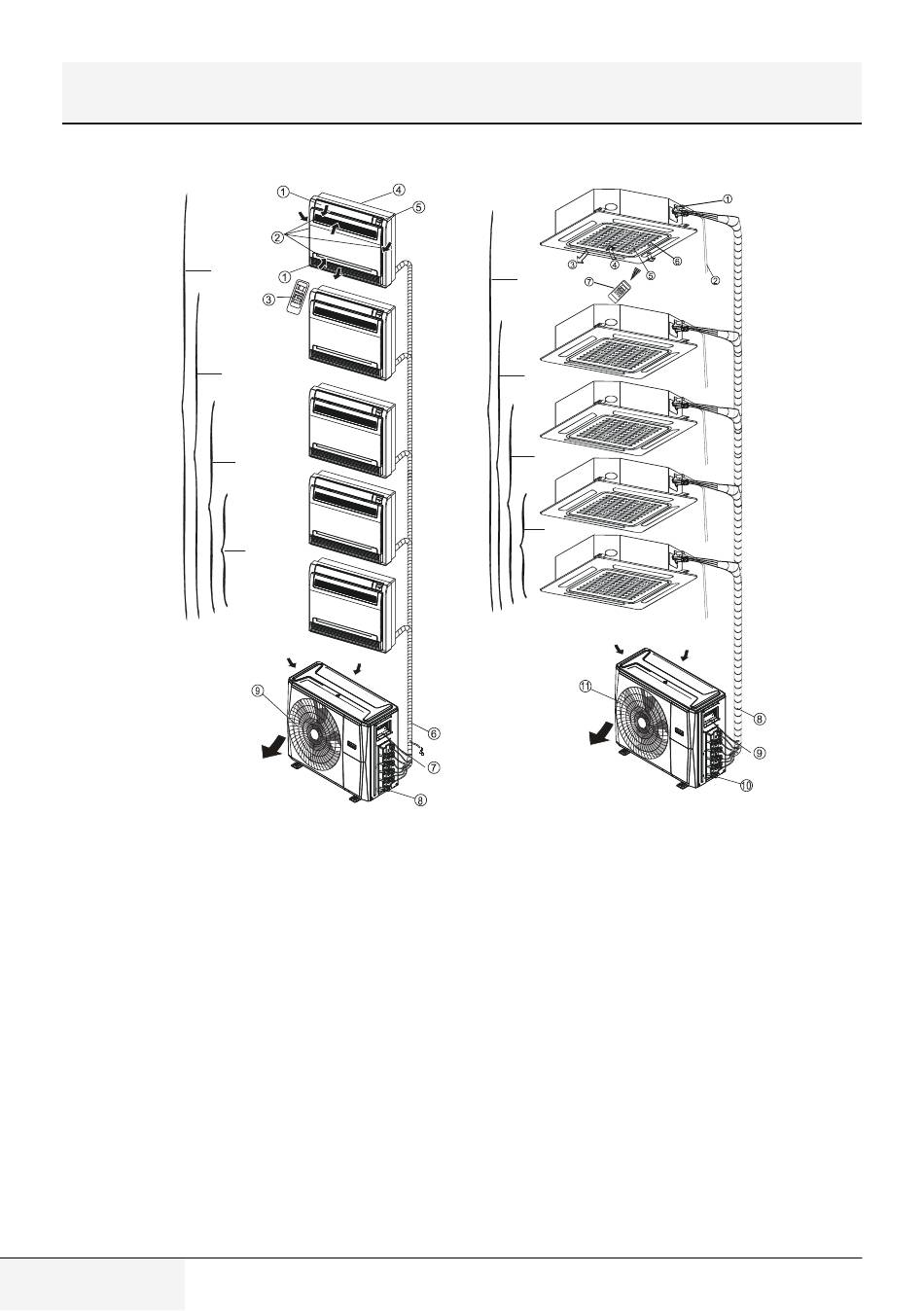

2 Descrição geral
(C)
(C) Tipo de unidade de chão e autónoma (consola)
Floor and standing type(console)
Um-cinco
Um-quatro
Unidade interior
1. Grelha de fluxo de ar (na saída de ar)
2. Entrada de ar (contendo o filtro de ar)
3. Controlo remoto
4. Peça de instalação
5. Visor
Unidade exterior
6. Tubo de drenagem, tubo de ligação
do refrigerante
7. Cabo de ligação
8. Válvula de paragem
9. Cobertura da ventoinha
284 / PT
Um-três
Um-dois
Ar condicionado tipo multi-split / Manual de utilizador
(D) Tipo de cassete de quatro vias compacta
(D)
Compact four-way cassette type
Um-cinco
Um-quatro
Um-três
Um-dois
Unidade interior
1. Bomba de drenagem (escoa a água
da unidade interior)
2. Tubo de drenagem
3. Saída de ar
4. Entrada de ar
5. Grelha de entrada de ar
6. Visor
7. Controlo remoto
Unidade exterior
8. Tubo de ligação do refrigerante
9. Cabo de ligação
10. Válvula de paragem
11. Cobertura da ventoinha
