5 Instalação
Ao ligar a tubagem de refrigeração,
não permita que entrem na unidade
outras substâncias ou gases, para além
do agente refrigerante especificado.
A presença de outros gases ou
substâncias vai reduzir a capacidade
da unidade e pode provocar uma
pressão anormalmente alta no ciclo
de refrigeração. Isto pode provocar
explosões e ferimentos.
5�6 Instruções de ligação –
tubagem de refrigeração
CUIDADO!
• O tubo de ramificação
deve ser instalado
horizontalmente. Um
ângulo superior a 10°
pode provocar avarias.
A
• NÃO instale o tubo de
ligação até as unidades
interiores e exteriores
terem sido instaladas.
• Isole tanto a tubagem
de gás como a tubagem
de líquido para evitar
fugas de água.
Passo 1: Cortar os tubos
Quando preparar os tubos de
refrigeração, tenha cuidado redobrado
para os cortar e alargar corretamente.
Isto irá assegurar o funcionamento
eficiente e minimizará a necessidade de
manutenção no futuro.
1. Meça a distância entre a unidade
exterior e a unidade interior.
Ar condicionado tipo multi-split / Manual de utilizador
2. Utilizando um cortador de tubo, corte
o tubo um pouco mais longo do que a
distância medida.
3. Certifique-se que o tubo é cortado
num ângulo perfeito de 90°.
90°

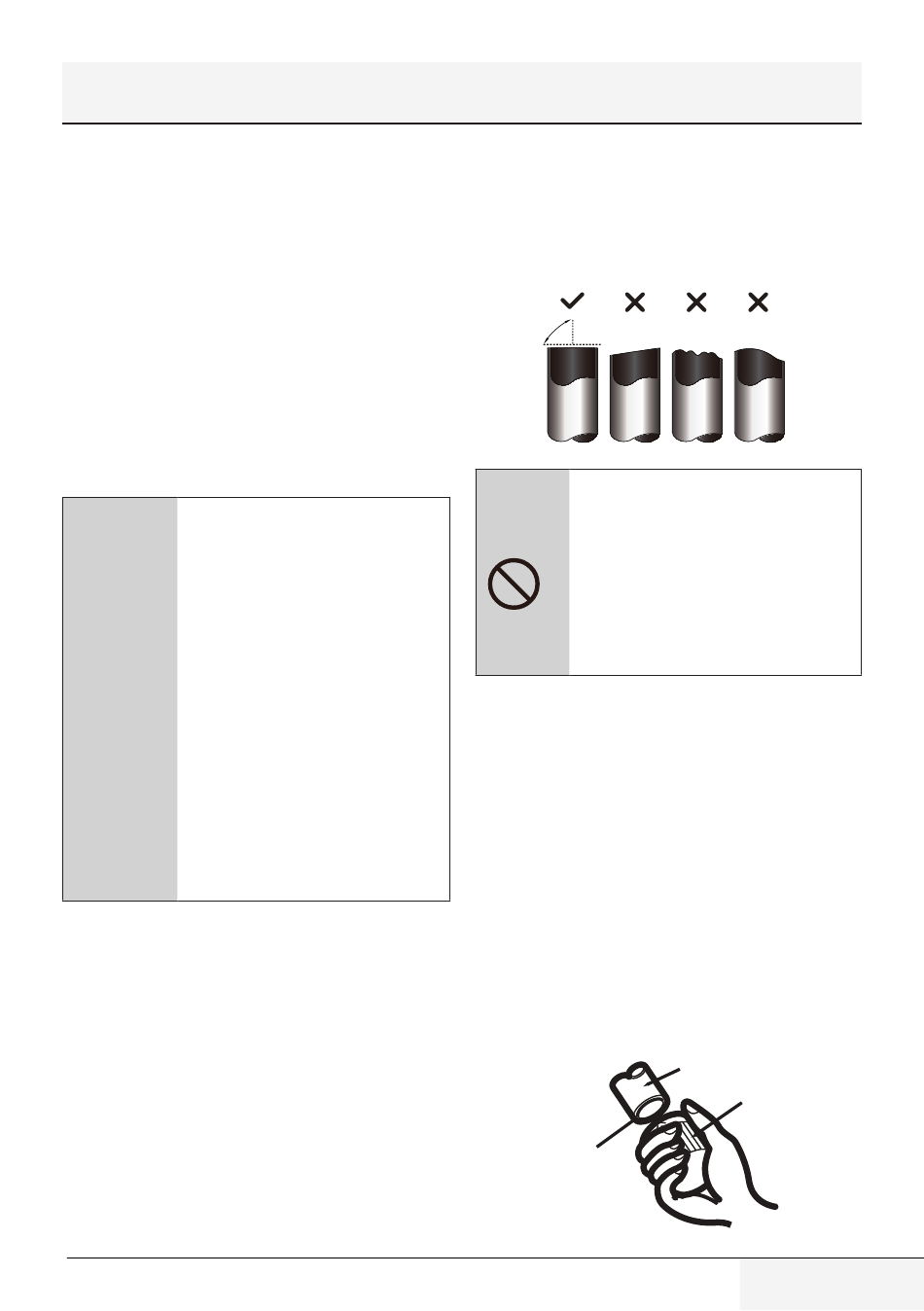

Oblique Rough Warped
Oblíquo Áspero Deformado
ADVERTÊNCIA!
extremamente cuidadoso
para não danificar, marcar
ou deformar o tubo durante
o corte. Isto reduzirá
drasticamente a eficiência
de aquecimento da unidade.
Passo 2: Remover as rebarbas
As rebarbas podem afetar a
estanquicidade da ligação da tubagem
de refrigeração. Devem remover-se
completamente.
1. Segure o tubo num ângulo
descendente para evitar que caiam
rebarbas no tubo.
2. Utilizando um escareador ou uma
ferramenta rebarbadora, retire todas
as rebarbas da secção de corte do
tubo.
Point down
Virado para baixo
Seja
Pipe
Tubo
Reamer
Escareador
