5 Installation
Indications sur le perçage des trous dans
le mur Vous devez percer un trou dans
le mur pour y faire passer la tuyauterie
de réfrigérant, le tuyau de drainage
et le câble de signal qui relient l'unité
intérieure et extérieure.
1. Déterminez
trou dans le mur en fonction de
l'emplacement de l'unité extérieure.
2. Percez un trou dans le mur à l'aide
d'une mèche annulaire de 65 mm
(2,5").
Lors du perçage du trou
C
dans le mur, veillez à
éviter les fils électriques,
la tuyauterie et d'autres
composants sensibles.
3. Placez le brassard de protection dans
le trou. Cela protège la tuyauterie et
le câble des bords du trou et aide à
fermer le trou une fois l'installation
terminée.
MISE EN GARDE !
A
Lorsque vous percez
le béton, portez en
permanence des lunettes
de protection.

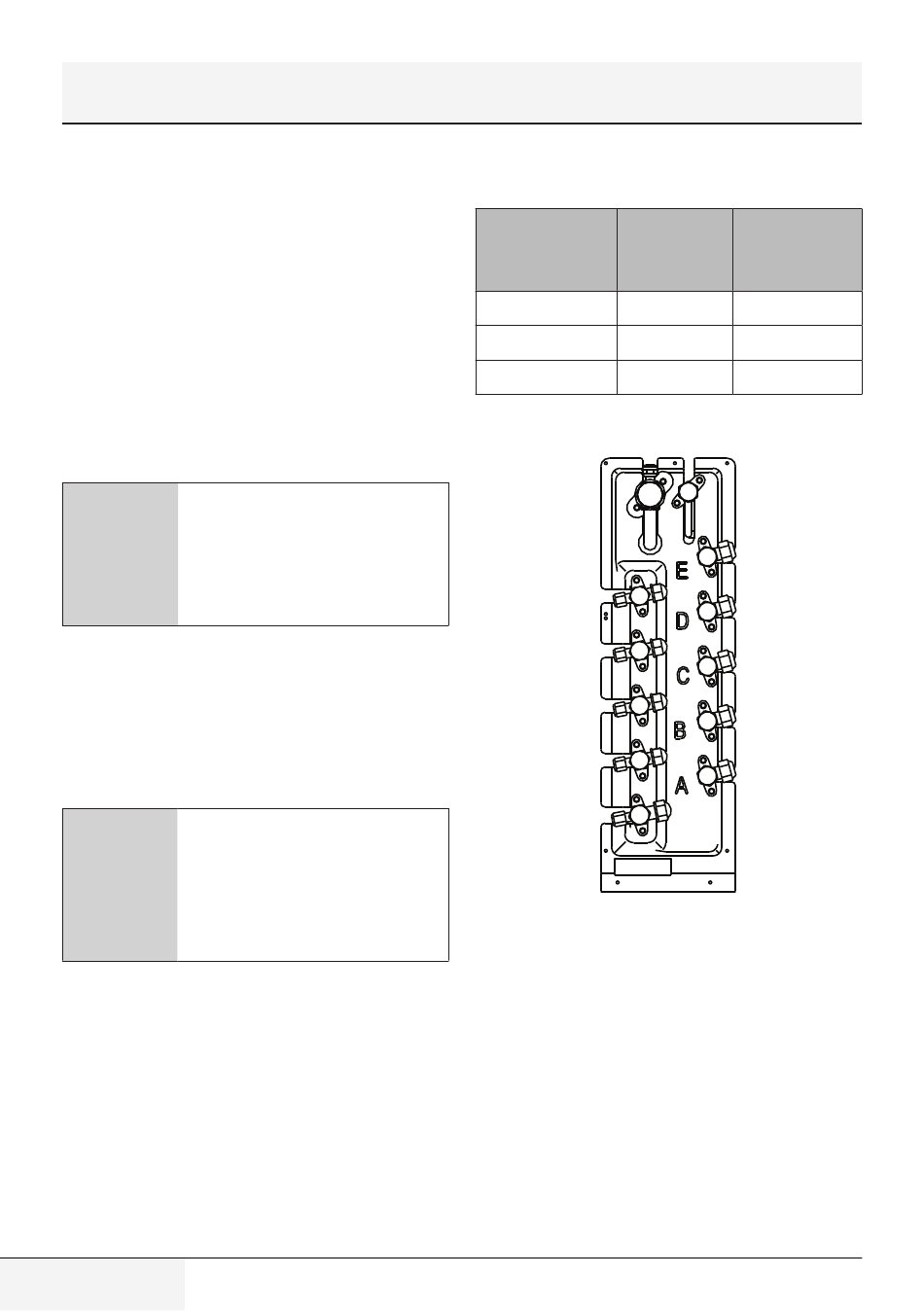

Lorsque l'unité intérieure 24 K est choisie
L'unité intérieure 24 K peut uniquement
être raccordée avec le système A.
S'il y a deux unités intérieures 24 K,
elles peuvent être raccordées avec les
systèmes A et B.
100 / FR
l'emplacement
Taille du conduit de raccordement d'un
système A et B
Capacité de
l'unité intérieur
(BTU/h)
7 K/9 K/12 K
du
12 K/18 K
24 k
Climatiseur multi-split / Mode d'emploi
Liquide
Gaz
1/4
3/8
1/4
1/2
3/8
5/8
