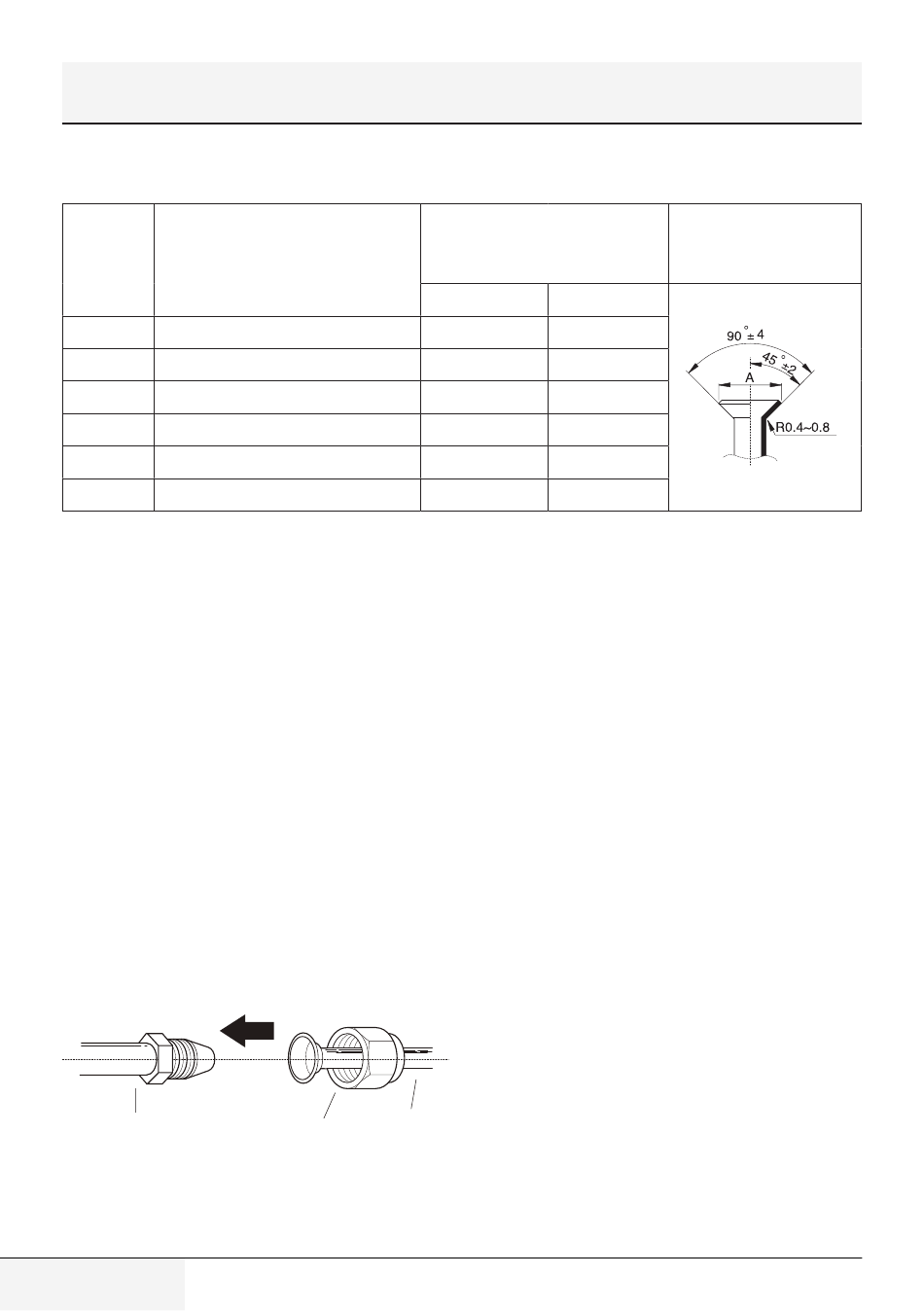

5 Installazione
Estensione del tubo oltre la forma
svasata
Calibro
Coppia di serraggio
per tubi
Ø 6,4
18-20 Nm (183-204 kgf.cm)
Ø 9,5
25-26 Nm (255-265 kgf.cm)
Ø12,7
35-36 Nm (357-367 kgf.cm)
Ø 15,9
45-47 Nm (459-480 kgf.cm)
Ø 19,1
65-67 Nm (663-683 kgf.cm)
Ø 22
75-85 Nm (765-867 kgf.cm)
8. Rimuovere lo svasatore e la forma
svasata, quindi controllare l'estremità
del tubo per verificare se sono
presenti crepe e se la svasatura è
omogenea.
Passaggio 4: Collegamento dei tubi
Collegare i tubi in rame dapprima
all'unità interna, quindi all'unità esterna.
Occorre prima collegare il tubo a
bassa pressione e quindi quello ad alta
pressione.
1. Mentre si collega il dado svasato,
applicare uno strato sottile di olio
refrigerante alle estremità svasate dei
tubi.
2. Allineare il centro dei due tubi che si
andranno a collegare.
Indoor unit tubing
Tubo dell'unità interna
3. Stringere il dado svasato il più stretto
possibile a mano.
172 / IT
Flare nut
Pipe
Dado svasato
Tubo
Condizionatore d'aria di tipo multisplit/Manuale utente
Dimensione della
svasatura (A) (Unità:
mm/pollici)
Min.
Max.
8,4/0,33
8,7/0,34
13,2/0,52
13,5/0,53
16,2/0,64
16,5/0,65
19,2/0,76
19,7/0,78
23,2/0,91
23,7/0,93
26,4/1,04
26,9/1,06
Forma svasata
