5 Installation
> 10 et ≤ 16
> 16 et ≤ 25
> 25 et ≤ 32
> 32 et ≤ 40
La section du câble d'alimentation/
signal, du fusible et de l'interrupteur est
déterminée par le courant maximal de
l'unité. Le courant maximal est indiqué
sur la plaque signalétique située sur
le panneau latéral de l'unité. Reportez-
vous à cette plaque signalétique pour
pouvoir choisir le bon câble, fusible et
interrupteur.
Si vous résidez en
Amérique du Nord,
C
veuillez choisir la bonne
taille de câble en fonction
de l'intensité minimale
du circuit indiquée sur la
plaque signalétique de
l'appareil.
– À l'aide d'une pince à dénuder,
retirez la gaine en caoutchouc des
deux extrémités du câble de signal
pour faire apparaître environ 15 cm
(5,9 po) de fil.
– Dénudez l'isolant aux extrémités.
– À l'aide d'une pince à sertir, sertissez
des cosses en U aux extrémités.
108 / FR
1,5
2,5
4
6
Lorsque vous connectez
C
les fils, suivez strictement
le schéma de câblage
qui se trouve à l'intérieur
du couvercle du boîtier
électrique.

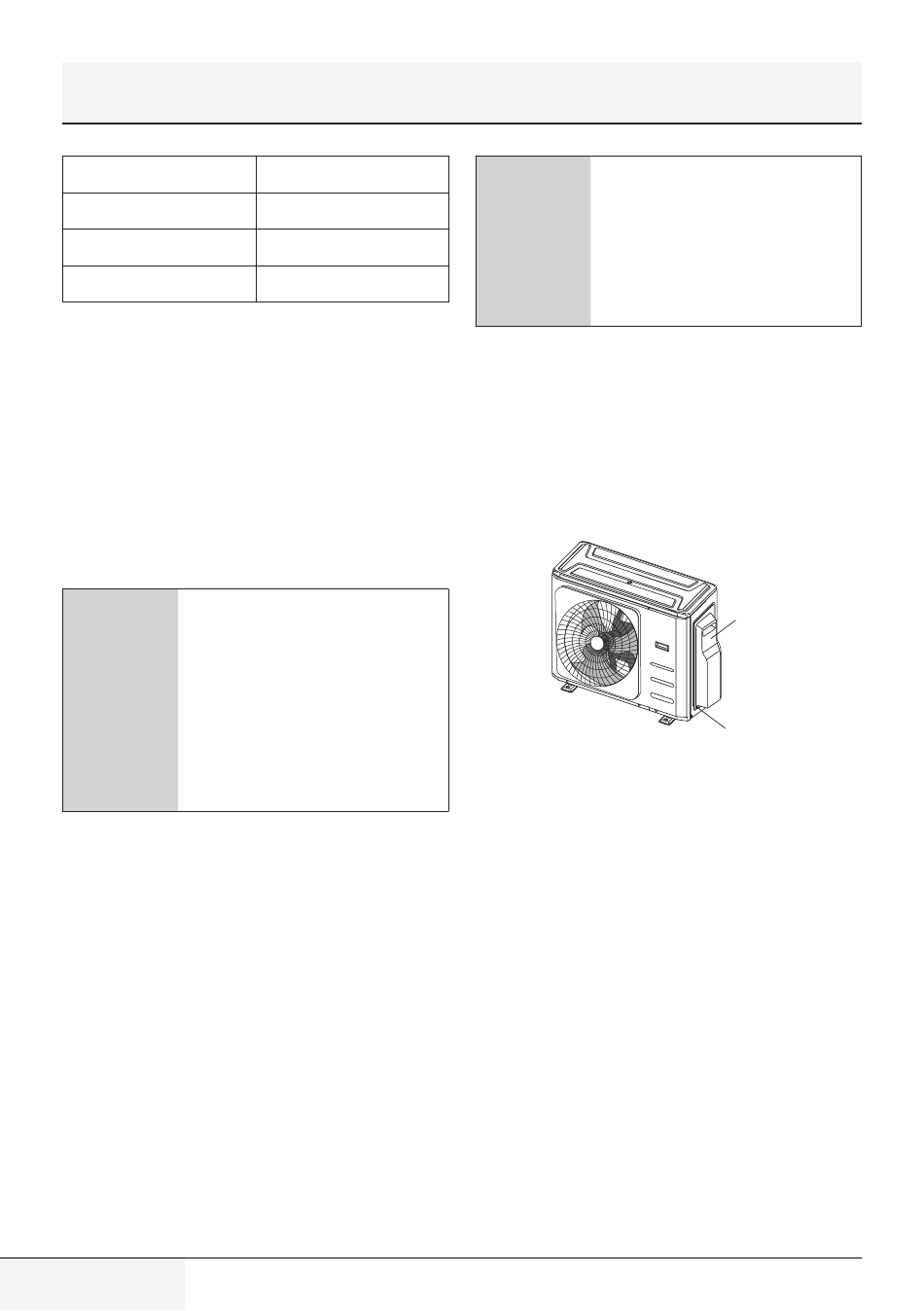

2. Retrait du couvercle de la boîte
électrique de l'unité extérieure. Si le
couvercle de l'unité extérieure n'existe
pas, enlevez les boulons du circuit de
maintenance et retirez le panneau de
protection.
Climatiseur multi-split / Mode d'emploi
Cover
Couvercle
Screw
Vis
