5 Instalación
5.6 Instrucciones de conexión –
Tubo de refrigerante
¡ATENCIÓN!
• El tubo de ramificación
debe instalarse
horizontalmente. Un
ángulo superior a 10°
puede provocar un mal
funcionamiento.
A
• NO instale el tubo
conector hasta que
la unidad interior y
la exterior se hayan
instalado.
• Aísle los tubos de gas y
de líquido para evitar las
fugas de agua.

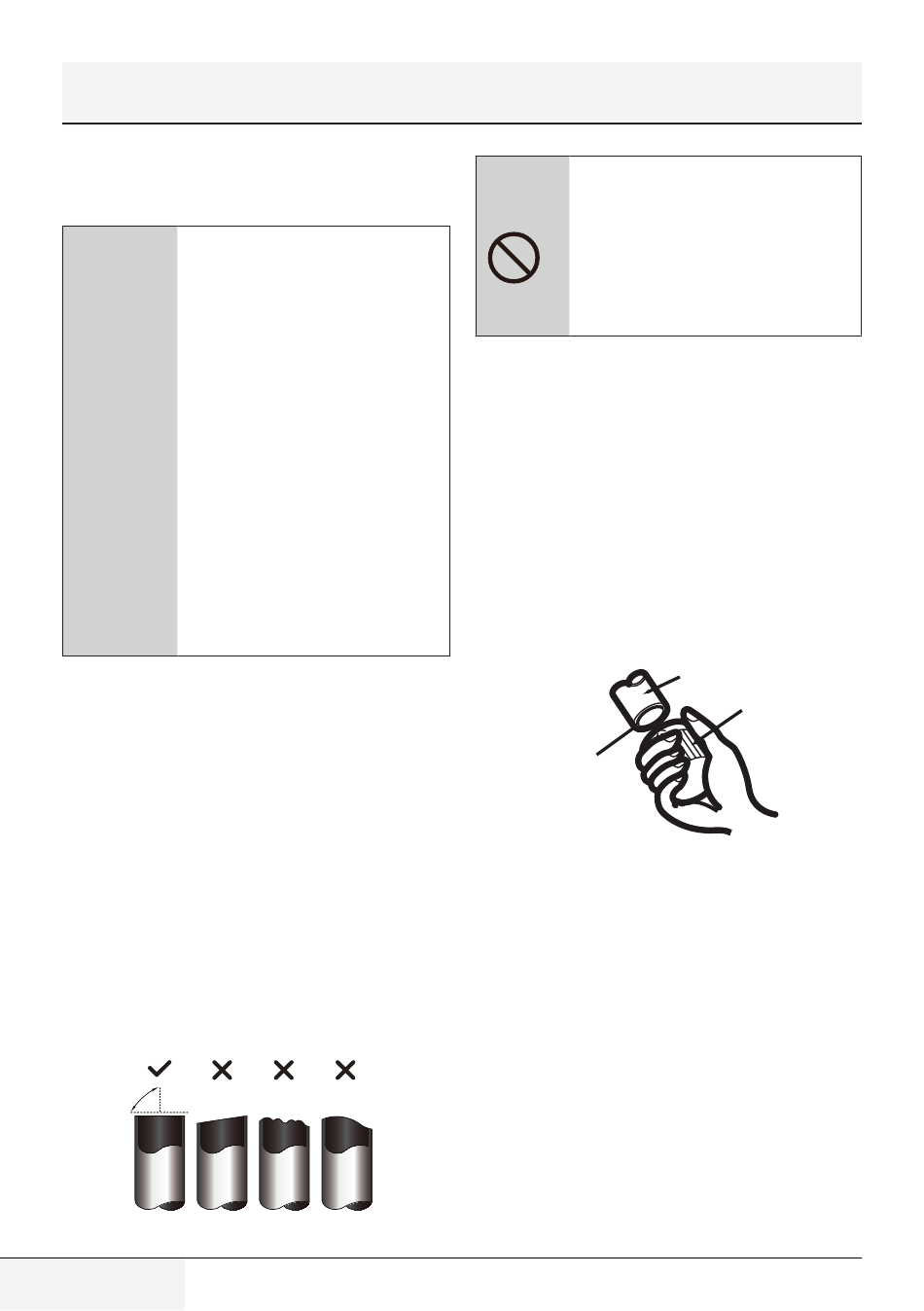

Paso 1: Cortar los tubos
Al preparar los tubos refrigerantes,
tenga especial cuidado para cortarlos
y darles la forma adecuada. Esto
garantizará un funcionamiento correcto
y minimizará las posibilidades de una
futura reparación.
1. Mida la distancia entre la unidad
interior y exterior.
2. Con un cortador de tubos corte el
tubo dejándolo un poco más largo
que la distancia medida.
3. Asegúrese de que el tubo quede
cortado en un ángulo perfecto de 90°.
90°
Oblique Rough Warped
Oblicuo Irregular Combado
236 / ES
Paso 2: Retire las rebabas
Las rebabas pueden afectar al sellado
hermético de la conexión de tubos
refrigerantes. Deben eliminarse
completamente.
1. Sujete el tubo hacia abajo para evitar
que las rebabas se introduzcan en él.
2. Use un escariador u otra herramienta
y retire todas las rebabas del corte del
tubo.
Point down
Paso 3: Extremos de tubo abocardados
Un buen abocardado es esencial para
lograr un cierre hermético.
1. Tras eliminar las rebabas del tubo
cortado, selle los extremos con cinta
de PVC para evitar que nada pueda
entrar en el tubo.
2. Envaine el tubo con material aislante.
3. Coloque las tuercas abocardadas
en los extremos del tubo. Asegúrese
de que están correctamente
direccionadas, porque tras el
abocardamiento no podrá ponerlas ni
cambiarlas de dirección.
Aire acondicionado multisplit/Manual de usuario
¡AVISO!
Tenga mucho
cuidado de no dañar,
abollar o deformar el tubo
mientras corta. Esto reducirá
drásticamente la capacidad
de calentar de la unidad.
Pipe
Tubo
Parte baja
Reamer
Escariador
