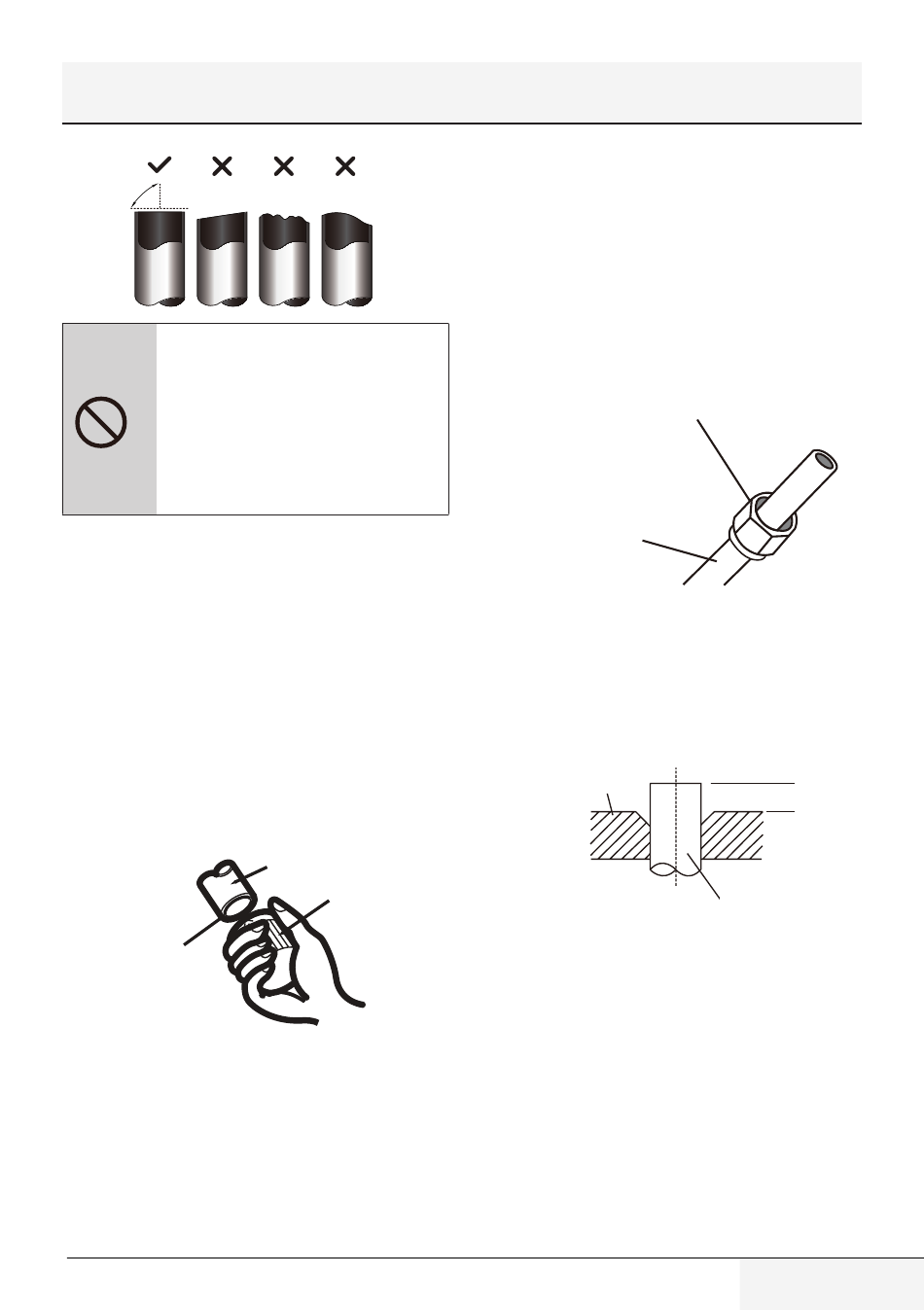

5 Installazione
90°
Oblique Rough Warped
Obliquo Grossolano Deformato
AVVERTENZA! Prestare
molta attenzione a non
danneggiare, ammaccare
o deformare il tubo durante
il taglio. In caso contrario
si ridurrà drasticamente
l'efficacia di riscaldamento
dell'unità.
Passaggio 2: Rimozione delle sbavature
Le sbavature possono inficiare la
guarnizione a tenuta stagna dei
collegamenti dei tubi del refrigerante.
Devono essere rimosse completamente.
1. Tenere il tubo rivolto verso il basso
per evitare che le sbavature del taglio
penetrino nel tubo.
2. Tramite un alesatore o uno sbavatore,
rimuovere tutte le sbavature dalla
sezione tagliata del tubo.
Point down
Verso il basso
Passaggio 3: Svasare le estremità dei
tubi
Una svasatura corretta è essenziale per
sigillare a tenuta stagna il tubo.
1. Dopo la rimozione delle sbavature
dal tubo tagliato, sigillare le estremità
con del nastro in PVC per evitare che
Condizionatore d'aria di tipo multisplit/Manuale utente
Pipe
Tubo
Reamer
Alesatore
sostanze estranee penetrino nel tubo.
2. Rivestire il tubo con del materiale
isolante.
3. Inserire dei dadi svasati su entrambe
le estremità del tubo. Accertarsi
che siano rivolti nel verso corretto,
dato che non è possibile inserirli
o modificarne la direzione dopo la
svasatura.
Flare nut
Dado svasato
Copper pipe
Tubo in rame
4. Rimuovere il nastro in PVC dalle
estremità del tubo quando si è pronti
ad eseguire la svasatura.
5. Serrare la forma svasata sull'estremità
del tubo. L'estremità del tubo deve
essere estesa oltre la forma svasata.
Forma svasata
Flare form
6. Posizionare lo svasatore nella forma.
7. Ruotare il manico dello svasatore
in senso orario finché il tubo non è
completamente svasato. Svasare il
tubo in base alle dimensioni.
A
Pipe
Tubo
171 / IT
