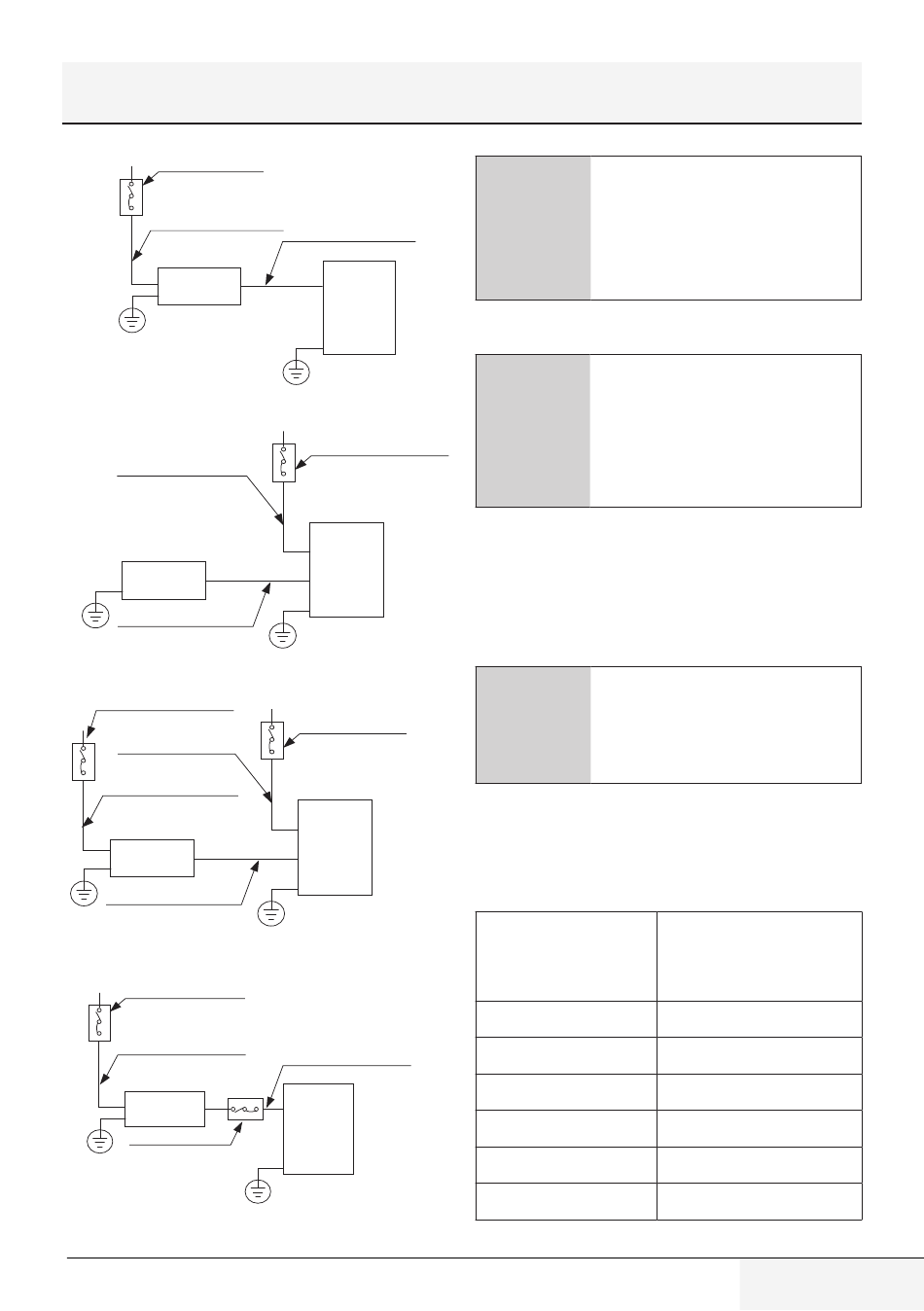

5 Instalación
Interruptor de aire
(A)
(se adquiere por separado)
Cables de alimentación de
la unidad exterior
Unidad exterior
(B)
Cables de alimentación
de la unidad interior
Unidad exterior
Cables conectores
interiores y exteriores
(se adquieren por separado)
(C)
Interruptor de aire
(se adquiere por separado)
Cables de alimentación
de la unidad interior
Cables de alimentación
de la unidad exterior
Unidad exterior
Cables conectores
interiores y exteriores
(se adquieren por separado)
(D)
(Solo en América del Norte)
Interruptor de aire
(se adquiere por separado)
Cables de alimentación de
la unidad exterior
Unidad exterior
Interruptor de aire
(se adquiere por
separado)
Aire acondicionado multisplit/Manual de usuario
Cables conectores
interiores y exteriores
(se adquieren por separado)
Unidad
interior
Interruptor de aire
(se adquiere por separado)
Unidad interior
Interruptor de aire
(se adquiere por separado)
Unidad interior
Cables conectores
interiores y exteriores
(se adquieren por separado)
Unidad
interior
Los gráficos solo tienen
C
fines de ilustración.
Su máquina puede ser
ligeramente diferente. La
forma real prevalecerá.
5.7.2 Cableado de la unidad exterior
¡AVISO!
A
a cabo cualquier trabajo
eléctrico o con cables
apague el interruptor
principal del sistema.
1. Prepare el cable para la conexión
– Primero debe elegir el tamaño de
cable
adecuado.
utilizar cables H07RN-F.
C
En América del Norte,
elija el tipo de cable de
acuerdo con los códigos y
normas eléctricas locales.
Área de la sección transversal mínima
de los cables de alimentación y señal
(como referencia)
Corriente nominal
del equipo (A)
> 3 y ≤ 6
> 6 y ≤ 10
> 10 y ≤ 16
> 16 y ≤ 25
> 25 y ≤ 32
> 32 y ≤ 40
Antes de llevar
Asegúrese
Área de la sección
transversal nominal
(mm²)
0,75
1
1,5
2,5
4
6
241 / ES
