5 Installazione
Se l'unità è esposta
di frequente a forti
intemperie:
realizzare un riparo sopra
l'unità per proteggerla da
pioggia o neve. Prestare
C
attenzione a non ostruire
il flusso d'aria attorno
all'unità.
Se l'unità è esposta
di frequente all'aria
salmasta (località di
mare):
utilizzare un'unità esterna
appositamente progettata
per resistere alla
corrosione.

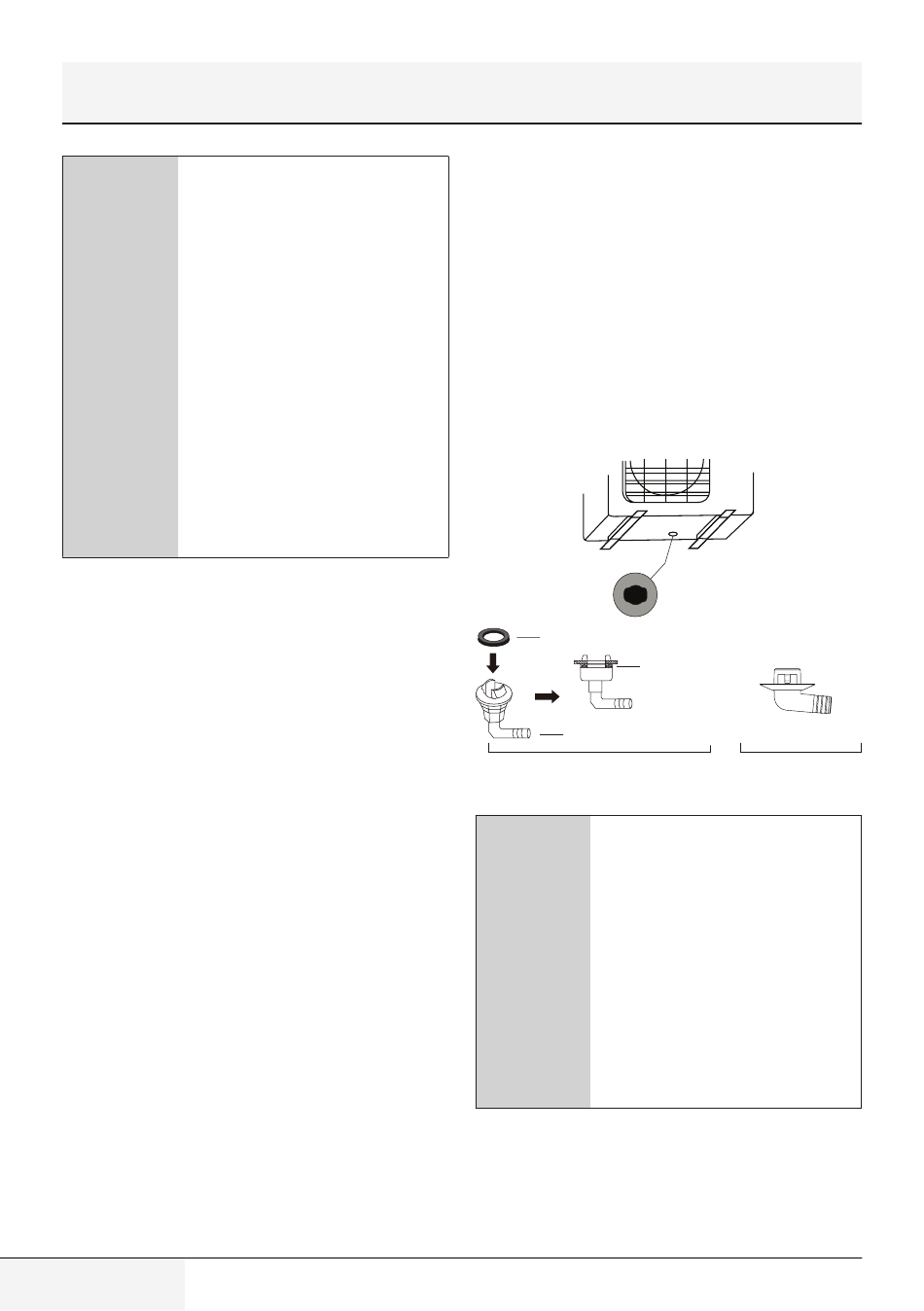

Passaggio 2: Installare il giunto di
scarico (solo unità a pompa di calore)
Prima di fissare l'unità esterna in loco,
occorre installare il tubo di scarico nella
parte inferiore dell'unità. Sono presenti
due tipi diversi di tubi di scarico a
seconda del tipo di unità esterna.
Se il tubo di scarico è dotato di una
guarnizione in gomma (Vedere la Fig.
A), attenersi a quanto segue:
1. Adattare la guarnizione in gomma
all'estremità del tubo di scarico che si
andrà a collegare all'unità esterna.
2. Inserire il tubo di scarico nel foro sul
pannello alla base dell'unità.
3. Ruotare il tubo di scarico di 90° finché
non scatta in posizione rivolto verso la
parte anteriore dell'unità.
4. Collegare un tubo di prolunga per
lo scarico (non incluso) al tubo
di scarico per direzionare l'acqua
proveniente dall'unità durante la
modalità pompa di calore.
166 / IT
Condizionatore d'aria di tipo multisplit/Manuale utente
Se il tubo di scarico non è dotato di
una guarnizione in gomma (Vedere la
Fig. B), attenersi a quanto segue:
1. Inserire il tubo di scarico nel foro sul
pannello alla base dell'unità. Il tubo di
scarico scatterà in posizione.
2. Collegare un tubo di prolunga per
lo scarico (non incluso) al tubo
di scarico per direzionare l'acqua
proveniente dall'unità durante la
modalità pompa di calore.
Seal
Guarnizione
Seal
Guarnizione
Drain joint
Giunto per il drenaggio
(A)
ATTENZIONE! Nei climi
freddi, accertarsi che
il tubo di scarico sia
posizionato il più in
A
verticale possibile per
garantire un rapido
drenaggio dell'acqua.
Se l'acqua defluisce
troppo lentamente, può
congelarsi nel tubo e
penetrare nell'unità.
Foro sul pannello
Base pan hole of
della base dell'unità
outdoor unit
esterna
(B)
