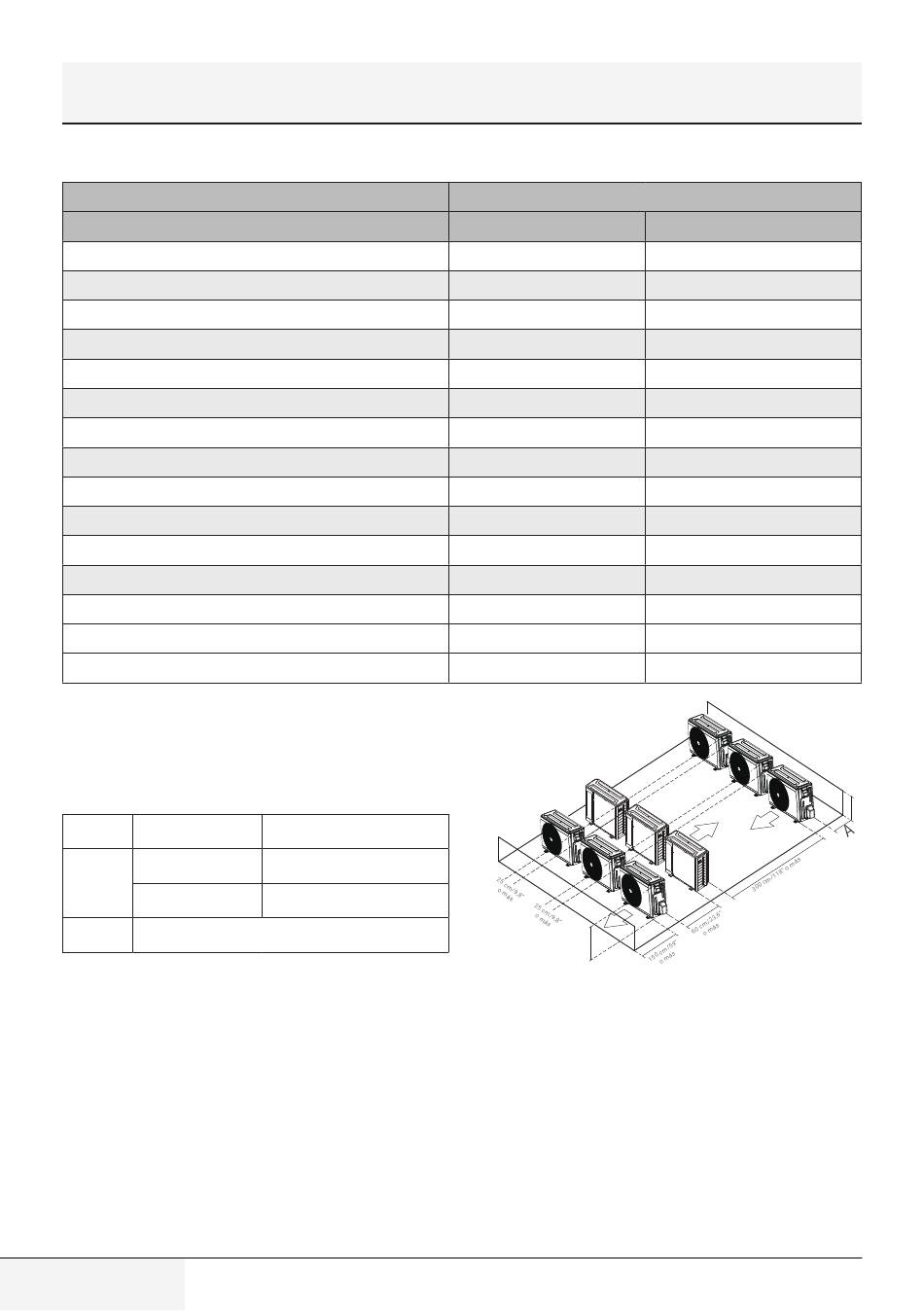

5 Instalación
(unidad: mm/in)
Dimensiones de la unidad exterior (mm)
ancho x alto x profundidad
760 x 590 x 285 (29,9" x 23,2" x 11,2")
810 x 558 x 310 (31,9" x 22" x 12,2")
845 x 700 x 320 (33,27" x 27,5" x 12,6")
900 x 860 x 315 (35,4" x 33,85" x 12,4")
945 x 810 x 395 (37,2" x 31,9" x 15,55")
990 x 965 x 345 (38,98" x 38" x 13,58")
938 x 1369 x 392 (36,93" x 53,9" x 15,43")
900 x 1170 x 350 (35,4" x 46" x 13,8")
800 x 554 x 333 (31,5" x 21,8" x 13,1")
845 x 702 x 363 (33,27" x 27,6" x 14,3")
946 x 810 x 420 (37,2" x 31,9" x 16,53")
946 x 810 x 410 (37,2" x 31,9" x 16,14")
952 x 1333 x 410 (37,5" x 52,5" x 16,14")
952 x 1333 x 415 (37,5" x 52,5" x 16,14")
890 x 673 x 342 (35,0" x 26,5" x 13,5")
Filas de instalación de series
Las relaciones entre H, A y L son las
siguientes.
L
L ≤ 1/2H
L ≤ H
1/2H < L ≤ H
L > H
No se puede instalar
234 / ES
A
25 cm/9,8" o más
30 cm/11,8" o más
Aire acondicionado multisplit/Manual de usuario
Dimensiones de montaje
Distancia A (mm)
530 (20,85")
549 (21,6")
560 (22")
590 (23,2")
640 (25,2")
624 (24,58")
634 (24,96")
590 (23,2")
514 (20,24")
540 (21,26")
673 (26,5")
673 (26,5")
634 (24,96")
634 (24,96")
663 (26,1")
H
Distancia B (mm)
290 (11,4")
325 (12,8")
335 (13,2")
333 (13,1")
405 (15,95)
366 (14,4")
404 (15,9")
378 (14,88")
340 (13,39")
350 (13,8")
403 (15,87")
403 (15,87")
404 (15,9")
404 (15,9")
354 (13,9")
L
