5 Installazione
3. Abbinando i colori con le etichette
sulla morsettiera, collegare
i capicorda a U ai morsetti
corrispondenti e serrarli.
4. Bloccare il cavo con il relativo
morsetto.
5. Isolare i conduttori non utilizzati con
nastro isolante. Tenerli lontani da parti
elettriche o metalliche.
6. Rimontare il coperchio del quadro di
controllo elettrico.
5.8 Dichiarazione sulle
armoniche
"L'apparecchio M4OB-36HFN8-Q è
conforme alla norma CEI 61000-
3-12 a condizione che la potenza
di cortocircuito Ssc sia maggiore
o uguale a 4787737,5 nel punto
di interfaccia tra l'alimentazione
dell'utente e il sistema pubblico.
È responsabilità dell'installatore
o dell'utente dell'apparecchiatura
garantire, consultandosi se necessario
con il gestore della rete di distribuzione,
che l'apparecchio sia collegato solo
a un'alimentazione con potenza di
cortocircuito Ssc maggiore o uguale
a 4787737.5." "L'apparecchio M5OD-
42HFN8-Q è conforme alla norma
CEI 61000-3-12 a condizione che
la potenza di cortocircuito Ssc sia
Condizionatore d'aria di tipo multisplit/Manuale utente
maggiore o uguale a 3190042,5 nel
punto di interfaccia tra l'alimentazione
dell'utente e il sistema pubblico.
È responsabilità dell'installatore

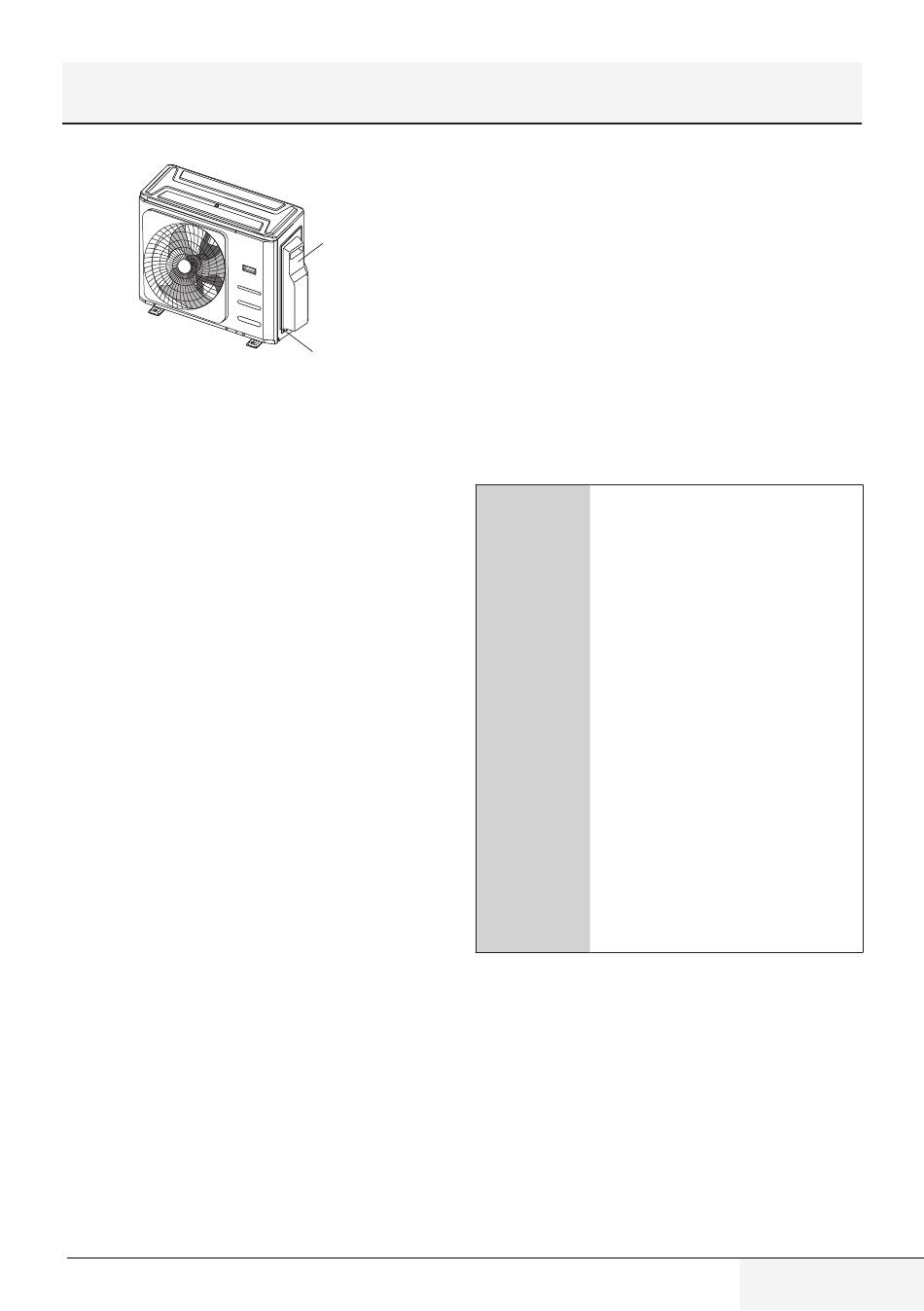

Cover
Coperchio
o dell'utente dell'apparecchiatura
garantire, consultandosi se necessario
con il gestore della rete di distribuzione,
che l'apparecchio sia collegato solo
Screw
Vite
a un'alimentazione con potenza di
cortocircuito Ssc maggiore o uguale a
3190042.5."
5.9 Schema di cablaggio
ATTENZIONE! Collegare
i cavi ai morsetti, come
mostrato, abbinando
i relativi numeri sulla
morsettiera delle unità
interna ed esterna. Ad
esempio, il Terminale
L1(A) dell'unità esterna
deve essere collegato al
A
Terminale L1/1 dell'unità
interna. L'unità esterna
può corrispondere a
diversi tipi di unità interna,
pertanto i numeri sulla
morsettiera dell'unità
interna potrebbero essere
leggermente diversi.
Prestare particolare
attenzione durante il
collegamento del cavo.
177 / IT
