6 Evacuación del aire
6.1 Preparación y
precauciones
El aire y los cuerpos extraños en el circuito
de refrigeración pueden provocar una
subida de presión, que puede dañar el
aire acondicionado, reducir su eficiencia
y provocar lesiones. Use la bomba de
vacío y el manómetro para evacuar el
circuito de refrigerante y sacar el gas no
condensable y la humedad del sistema.
La evacuación debe realizarse tras
la instalación y cuando la unidad sea
cambiada de sitio.
6.1.1 Antes de realizar la evacuación
• Compruebe que los tubos de conexión
entre la unidad interior y la unidad exterior
estén correctamente conectados.
• Asegúrese de que todos los cables
están conectados correctamente.
6.1.2 Instrucciones de evacuación
Antes de utilizar el manómetro y la
bomba de vacío lea sus manuales de
usuario para saber cómo utilizarlos
adecuadamente.

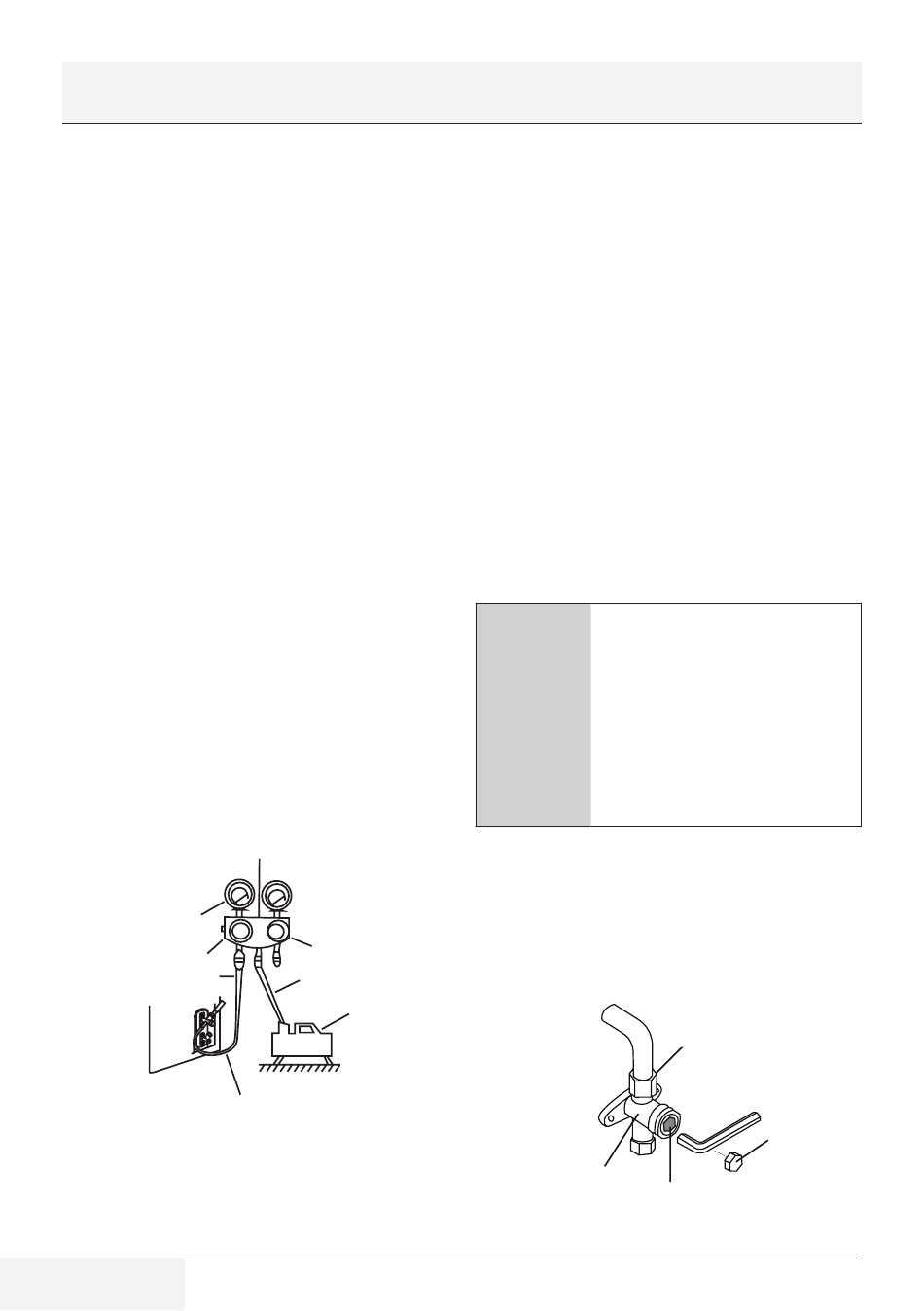

Manómetro
Medidor de mezcla
-76 cm/Hg
Válvula de baja presión
Manguera de presión/
Manguera de carga
Válvula de baja presión
1. Conecte la manguera de carga del
manómetro al puerto de servicio en
la válvula de baja presión de la unidad
exterior.
252 / ES
2. Conecte la manguera de carga del
3. Abra el lado de baja presión del
4. Encienda la bomba de vacío para
5. Deje la bomba funcionando al menos
6. Cierre la válvula de baja presión del
7. Espere durante 5 minutos, a continuación
8. Inserte la llave hexagonal en la válvula
Medidor de presión
Válvula de alta
presión
Manguera de carga
Bomba de
vacío
Aire acondicionado multisplit/Manual de usuario
manómetro a la bomba de vacío.
manómetro. Mantenga cerrado el lado
de alta presión.
evacuar el sistema.
15 minutos, o hasta que el medidor de
mezcla indique -76 cm/HG (-105 Pa).
manómetro y apague la bomba de
vacío.
compruebe que no haya cambiado la
presión del sistema.
Si no ha habido cambios
en la presión del sistema,
C
desatornille la tapa de
la válvula (válvula de
alta presión). Si hay un
cambio en la presión del
sistema, puede que haya
una fuga de gas.
(válvula de alta presión) y abra la
válvula girando la llave 1/4 de vuelta
en sentido antihorario. Escuche cómo
el gas sale del sistema, a continuación
cierre la válvula tras 5 segundos.
Flare nut
Tuerca abocardada
valve body
Cuerpo de la válvula
valve stem
Vástago de la válvula
Cap
Tapa
