96 AVENTICS | Régulateur de position | R412004397–BDL–001–AC
Description de l'appareil
Tailles II et III
Version « Tige de piston
entrante hors tension »
Chez cette version, la commande raccorde un distributeur
supplémentaire avec un diamètre nominal plus important, afin
de pouvoir actionner le vérin plus rapidement. À la fin de la
procédure de positionnement, le vérin est uniquement
commandé par le bloc de distributeurs.
2(B) 1(P)

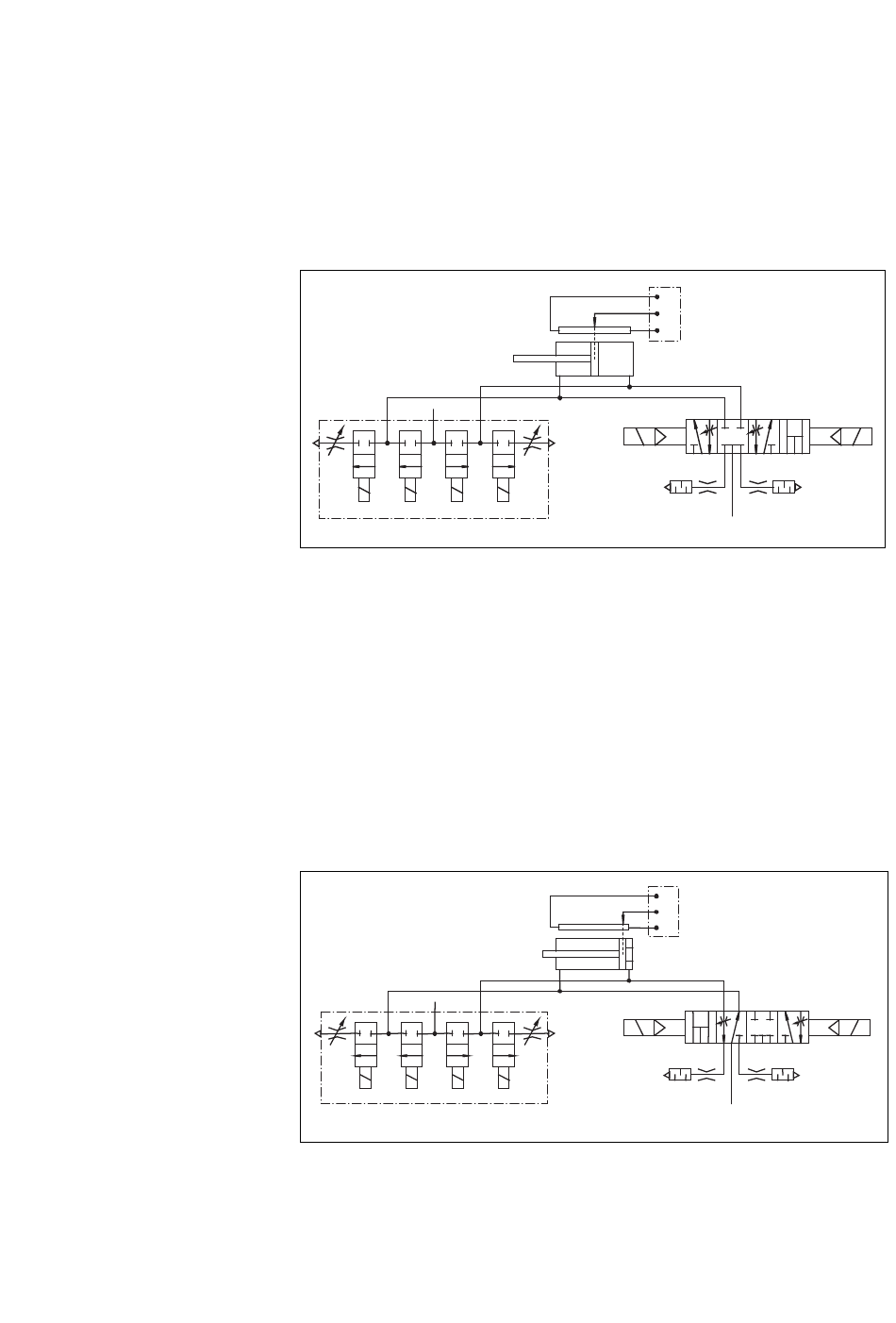

Fig. 5 : Tailles II et III
5.4 Versions spéciales de l'unité
de positionnement
Chez la version standard, les raccords de vérins ne sont ni sous
pression ni ouvert en état hors tension.
La version à vitesse rapide est livrable dans les variantes
suivantes :
2(B) 1(P)
Fig. 6 : Version « Tige de piston entrante hors tension »
4(A)
b
4(A)
b
1
3
2
2(B) 4(A)
ab
b
0 a
3(S) 5(R)
1(P)
1
3
2
2(B) 4(A)
ab
b
0
a
3(S) 5(R)
1(P)
a
a
