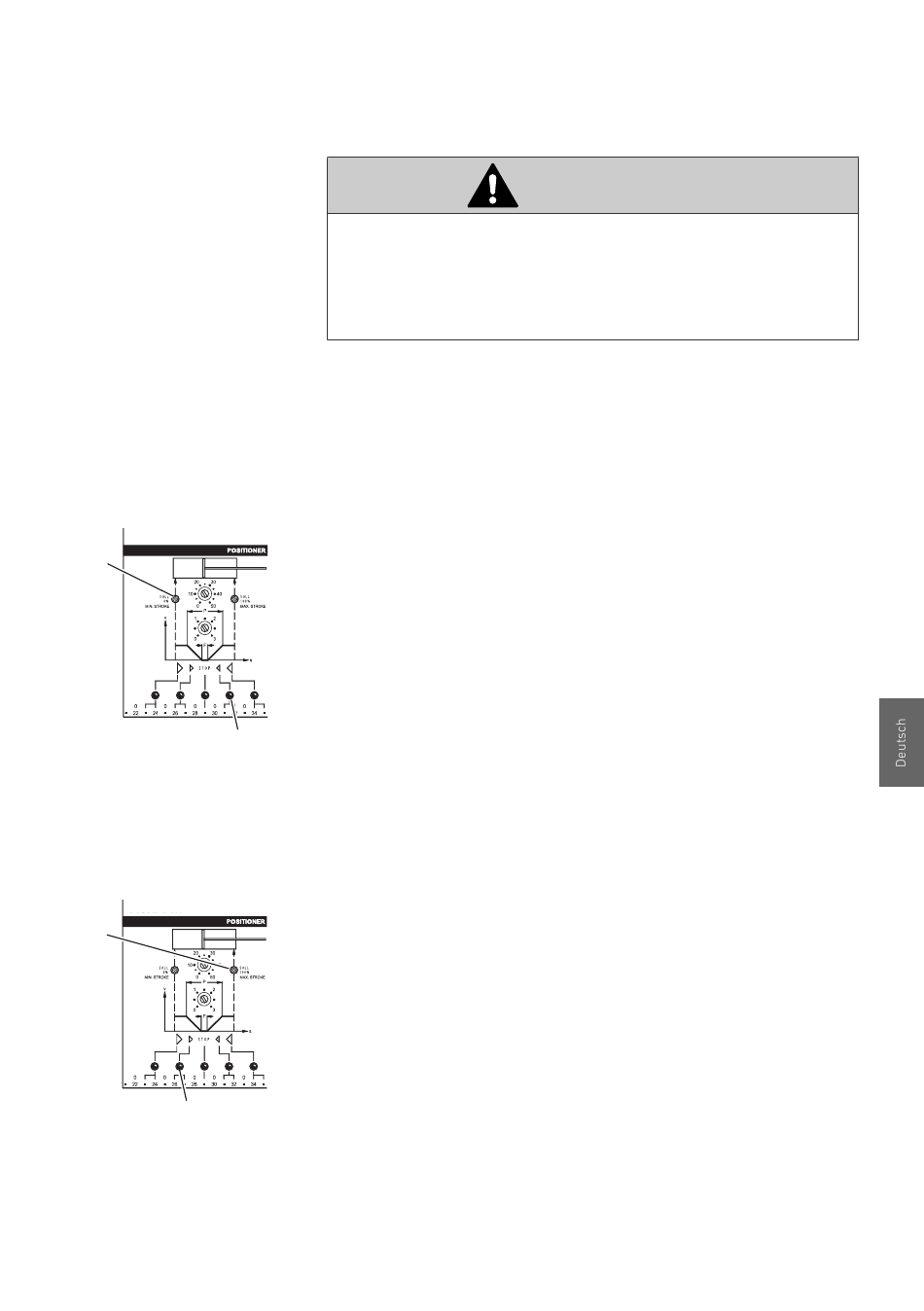

Position
„Eingefahren" einstellen
14
8
Position „Ausgefahren"
einstellen
13
10
AVENTICS | Positionierregler | R412004397–BDL–001–AC
Verletzungsgefahr!
Kolbenstange kann sich unkontrolliert bewegen, wenn die
Betriebsspannung eingeschaltet wird.
O
Halten Sie Abstand zur Kolbenstange des Zylinders.
2. Schalten Sie die Betriebsspannung ein.
3. Geben Sie als Sollwert 0 V oder 0 mA (Sollwert 0 %) vor.
Die Kolbenstange fährt ganz ein oder bis der mechanische
Anschlag erreicht ist und die rote LED Einfahren
Schleichgang (8) leuchtet oder blinkt.
4. Drehen Sie das Potentiometer Soll 0 % (14) nach rechts, bis
die rote LED Einfahren Schleichgang erlischt.
5. Drehen Sie das Potentiometer Soll 0 % jetzt noch ca. eine
Umdrehung weiter nach rechts.
Die Position „Eingefahren" ist jetzt eingestellt.
Diesen Vorgang müssen Sie jetzt für die Position „Ausgefahren"
wiederholen.
6. Geben Sie als Sollwert 10 V oder 20 mA (Sollwert 100 %) vor.
Die Kolbenstange fährt ganz aus oder bis der mechanische
Anschlag erreicht ist und die grüne LED Ausfahren
Schleichgang (10) leuchtet oder blinkt.
7. Drehen Sie das Potentiometer Soll 100 % (13) nach links, bis
die grüne LED Ausfahren Schleichgang erlischt.
8. Drehen Sie das Potentiometer Soll 100 % jetzt noch ca. eine
Umdrehung weiter nach links.
Die Position „Ausgefahren" ist jetzt eingestellt.
9. Wiederholen Sie die Schritte 3-8 ein- bis zweimal, da sich
die Einstellungen der Positionen „Eingefahren" und
„Ausgefahren" gegenseitig beeinflussen.
Positionierregler in Betrieb nehmen
VORSICHT
