5.3 Versions livrables de l'unité
de positionnement
Le régulateur de position fait partie de l'unité de
positionnement. L'unité de positionnement est livrable en trois
tailles en version standard et en version avec vitesse rapide.
5.3.1

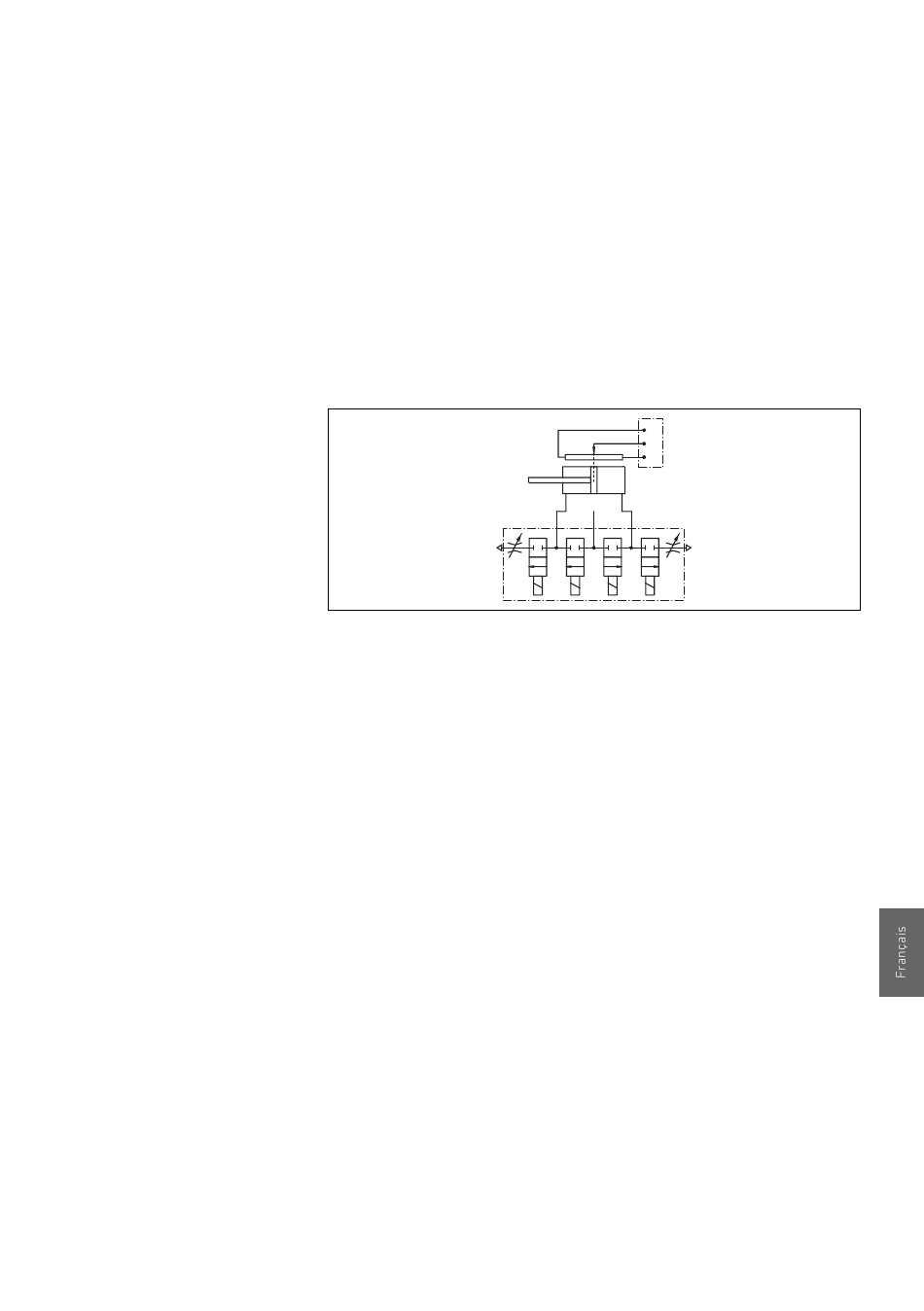

Fig. 4 : Version standard
Dans la version standard de l'unité de positionnement, le vérin est
commandé par un bloc de distributeurs composé de quatre
distributeurs 2/2. Le diamètre nominal étant prédéfini par la taille,
la tige de piston ne peut être actionnée que lentement chez la
version standard de l'unité de positionnement.
5.3.2
Taille I Comme chez la version standard, le vérin est dans cette version
aussi commandé par un bloc de distributeurs. Le diamètre
nominal est cependant plus grand que chez la version standard.
Pour cette taille, le régulateur de position correspondant dans
le boîtier est livrable en tant qu'appareil individuel
(réf. : 546 019 002 0).
Chez la version en tant que module 19", le commutateur DIP (18)
doit être réglé sur la platine (voir « Commuter entre vitesse
lente et vitesse rapide » à la page 108).

Version standard (vitesse lente)

2(B)

Version avec vitesse rapide

Description de l'appareil
1
3
2
1(P) 4(A)
95
