5.3 Lieferbare Ausführungen der
Positioniereinheit
Der Positionierregler ist Teil der Positioniereinheit. Die
Positioniereinheit ist in drei Baugrößen als Standardausführung
und als Ausführung mit Eilgang lieferbar:
5.3.1 Standardausführung (Schleichgang)

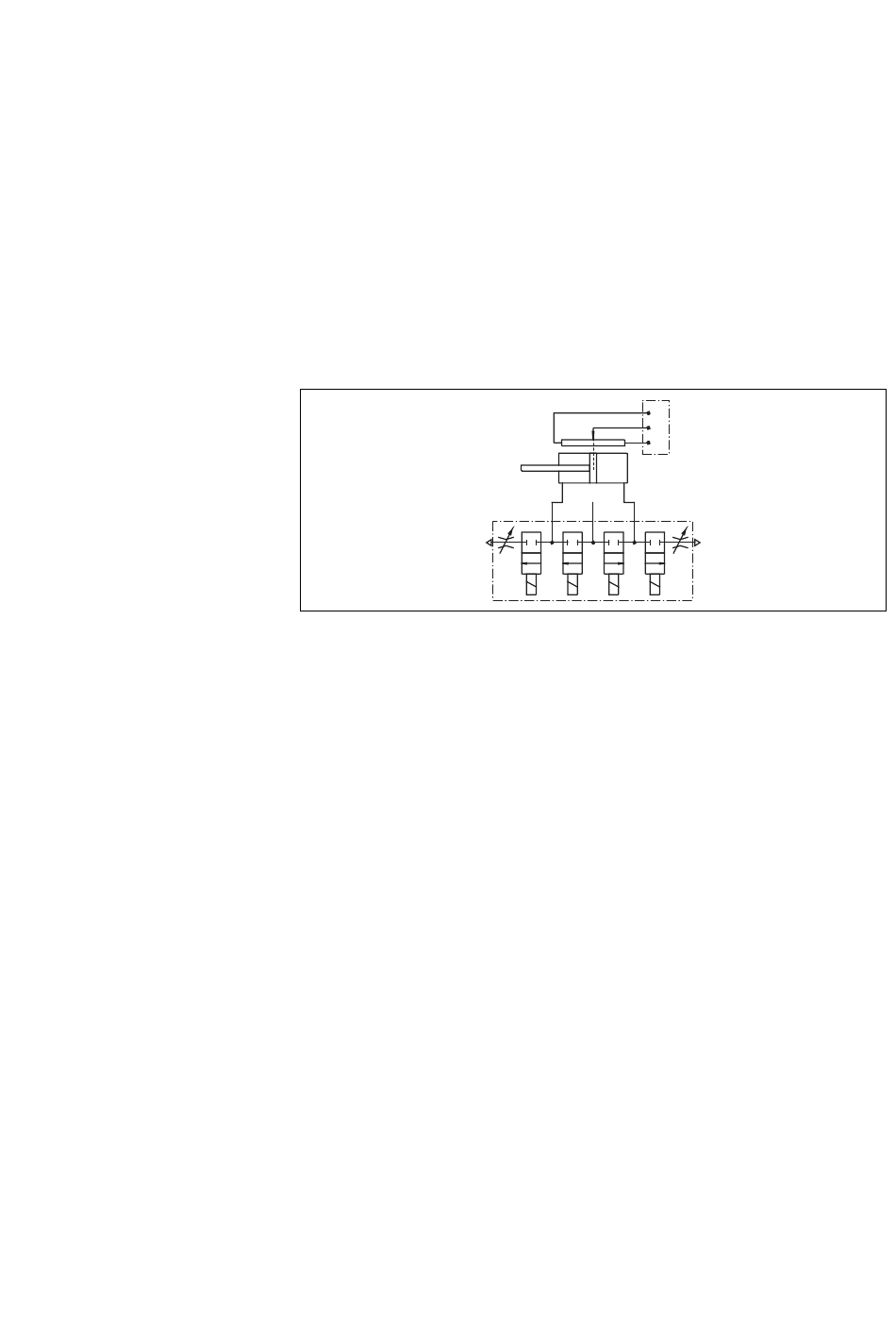

Abb. 4: Standardausführung
In der Standardausführung der Positioniereinheit wird der
Zylinder von einem Ventilblock, bestehend aus vier 2/2
Wegeventilen, angesteuert. Da die Nennweite durch die Baugröße
vorgegeben ist, kann bei der Standardausführung der
Positioniereinheit die Kolbenstange nur langsam bewegt werden.
5.3.2 Ausführung mit Eilgang
Wie bei der Standardausführung wird auch in dieser Ausführung
der Zylinder von einem Ventilblock angesteuert. Die Nennweite ist
jedoch größer als bei der Standardausführung. Für diese
Baugröße ist der zugehörige Positionierregler im Gehäuse als
separates Gerät lieferbar (Bestellnr.: 546 019 002 0).
In der Ausführung als 19"-Baugruppe müssen Sie den DIP-
Schalter (18) auf der Platine einstellen (siehe „Zwischen
Schleichgang und Eilgang umschalten" auf Seite 31).
