14
8

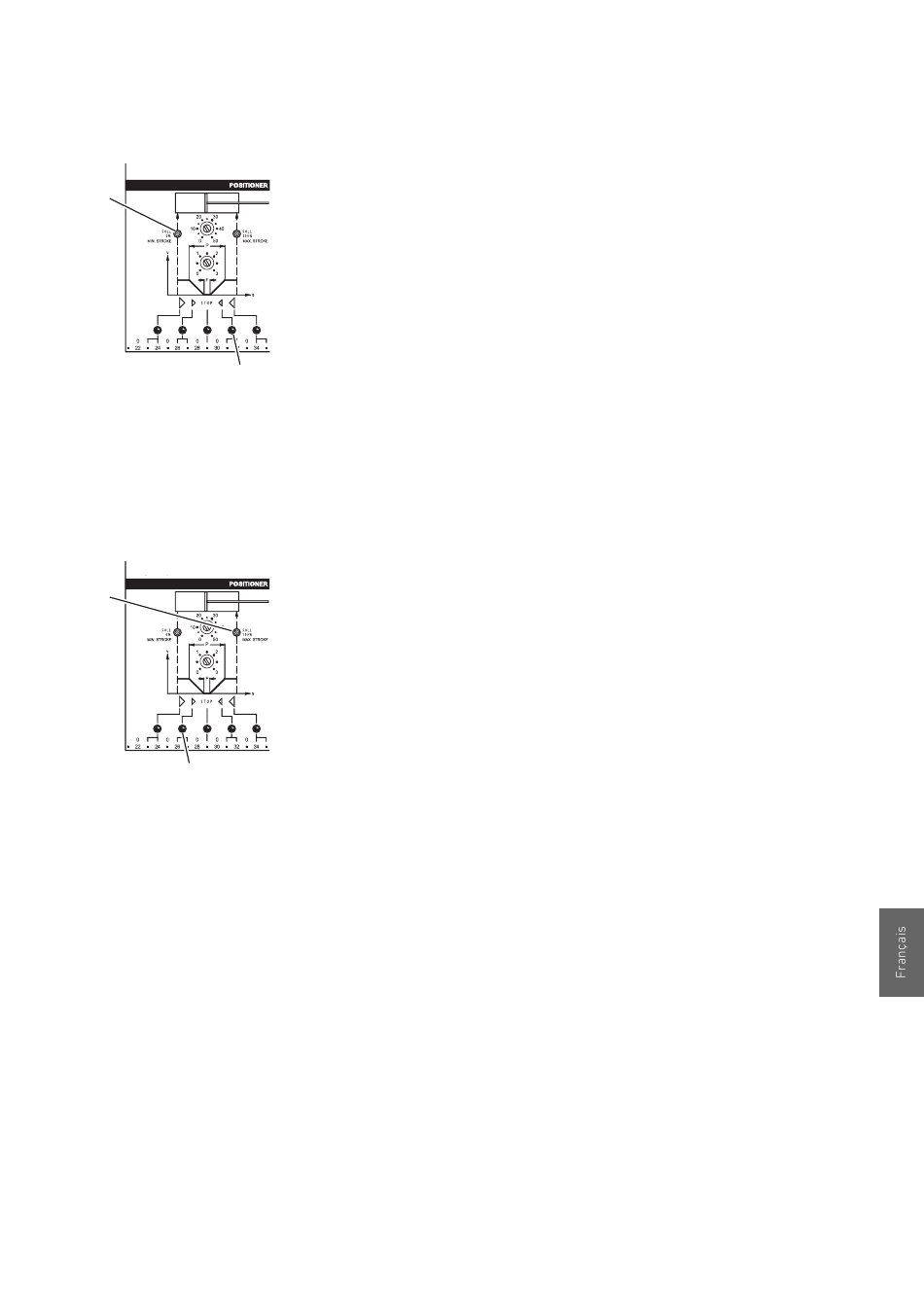

Régler la position
« tige de piston sortie »
13
10
AVENTICS | Régulateur de position | R412004397–BDL–001–AC
4. Tourner le potentiomètre Soll 0 % (valeur théorique 0 %)
(14) à droit, jusqu'à ce que la LED rouge entrée vitesse lente
s'éteigne.
5. Tourner le potentiomètre Soll 0 % (valeur théorique 0 %)
encore une fois d'env. un tour à droit.
La position « entrée » est maintenant réglée.
Cette procédure doit maintenant être répétée pour la position
« sortie ».
6. Indiquez 10 V ou 20 mA (valeur théorique 100 %) en tant que
valeur théorique.
La tige de piston sort entièrement ou jusqu'à ce qu'elle
atteigne la butée mécanique et la LED verte sortie vitesse
lente (10) s'allume ou clignote.
7. Tourner le potentiomètre Soll 100 % (valeur théorique
100 %) (13) à gauche, jusqu'à ce que la LED verte sortie
vitesse lente s'éteigne.
8. Tourner le potentiomètre Soll 100 % (valeur théorique
100 %) encore une fois d'env. un tour à gauche.
La position « sortie » est maintenant réglée.
9. Répéter les étapes 3−8 une à deux fois, les réglages des
positions « entrée » et « sortie » s'influençant mutuellement.
7.3

Modifier la zone de travail

O
Tourner le potentiomètre Soll 0 % (valeur théorique 0 %)
à droit afin de déplacer la position « entrée » du piston vers
le centre du vérin.
O
Tourner le potentiomètre Soll 0 % (valeur théorique 100 %)
à gauche afin de déplacer la position « entrée » du piston
vers le centre du vérin.
Mise en service du régulateur de position
103
