136 AVENTICS | Regolatore di posizione | R412004397–BDL–001–AC

Montaggio del regolatore di posizione

Esecuzione
"Asta pistone
in estrazione
in assenza
di tensione"
2(B) 1(P)

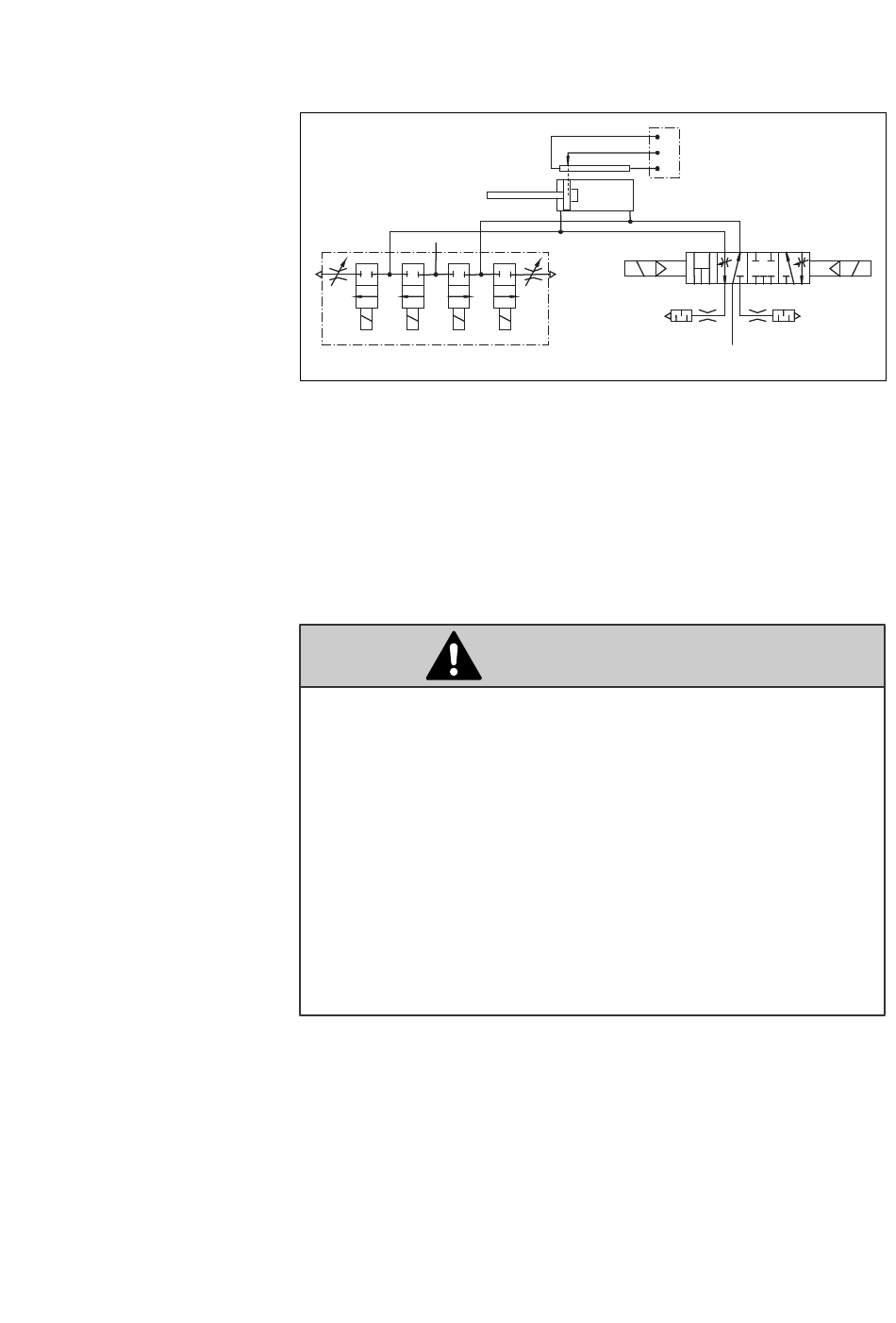

Fig. 7: Esecuzione "Asta pistone in estrazione in assenza di tensione"
6 Montaggio del regolatore
di posizione
Pericolo di ferimento dovuto a movimenti incontrollati
del cilindro, in caso di montaggio con pressione
e tensione attivate!
Sono possibili ferite gravi.
O
Togliere sempre l'alimentazione elettrica e pneumatica
della parte rilevante dell'impianto prima di montare
l'apparecchio o collegare o scollegare i connettori.
O
Proteggere l'impianto da una riaccensione.
O
Durante il montaggio apportare agli interruttori principali un
cartello di avvertimento sulla possibilità di una riaccensione.
6.1

Cosa osservare prima del montaggio

Il regolatore di posizione ha la classe di protezione IP 20.
1. Assicurarsi quindi al momento dell'installazione che
il regolatore sia protetto da sporco e umidità.
4(A)
b
ATTENZIONE
1
3
2
2(B) 4(A)
ab
b
0
a
3(S) 5(R)
1(P)
a
