Description De L'appareil; Régulateur De Position Dans Le Boîtier - Aventics R412004397 Mode D'emploi

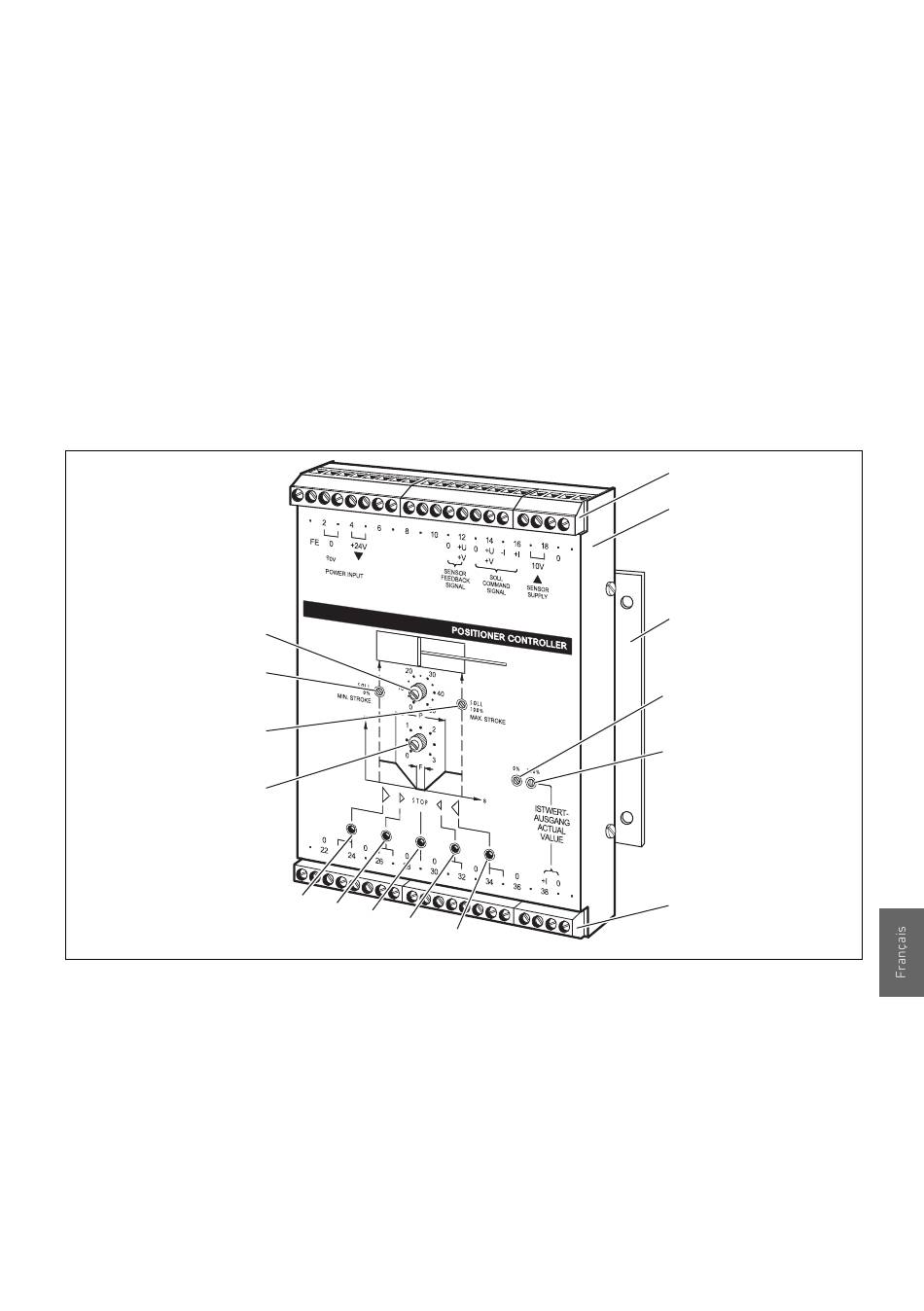

Fig. 2 : Régulateur de position dans le boîtier
1 Bornes de raccordement « 1 » à « 20 »
2 Boîtier
3 Plaque de fixation
4 Potentiomètre valeur réelle 0 %
5 Potentiomètre valeur réelle 100 %
6 Bornes de raccordement « 21 » – « 40 »
7 LED rouge entrée vitesse rapide
8 LED rouge entrée vitesse lente
AVENTICS | Régulateur de position | R412004397–BDL–001–AC
5

Description de l'appareil

Le régulateur de position est livrable dans le boîtier et en tant que
module 19". Les deux régulateurs de position ont des fonctions
identiques.
5.1 Régulateur de position dans le boîtier
15
14
13
12
11
10
9
8
7
9 LED jaune STOP
10 LED verte sortie vitesse lente
11 LED verte sortie vitesse rapide
12 Potentiomètre F
13 Potentiomètre valeur théorique 100 %
14 Potentiomètre valeur théorique 0 %
15 Potentiomètre P
Description de l'appareil
1
2
3
4
5
6
93
