AVENTICS | Regulador de posicionamiento | R412004397–BDL–001–AC
14
8

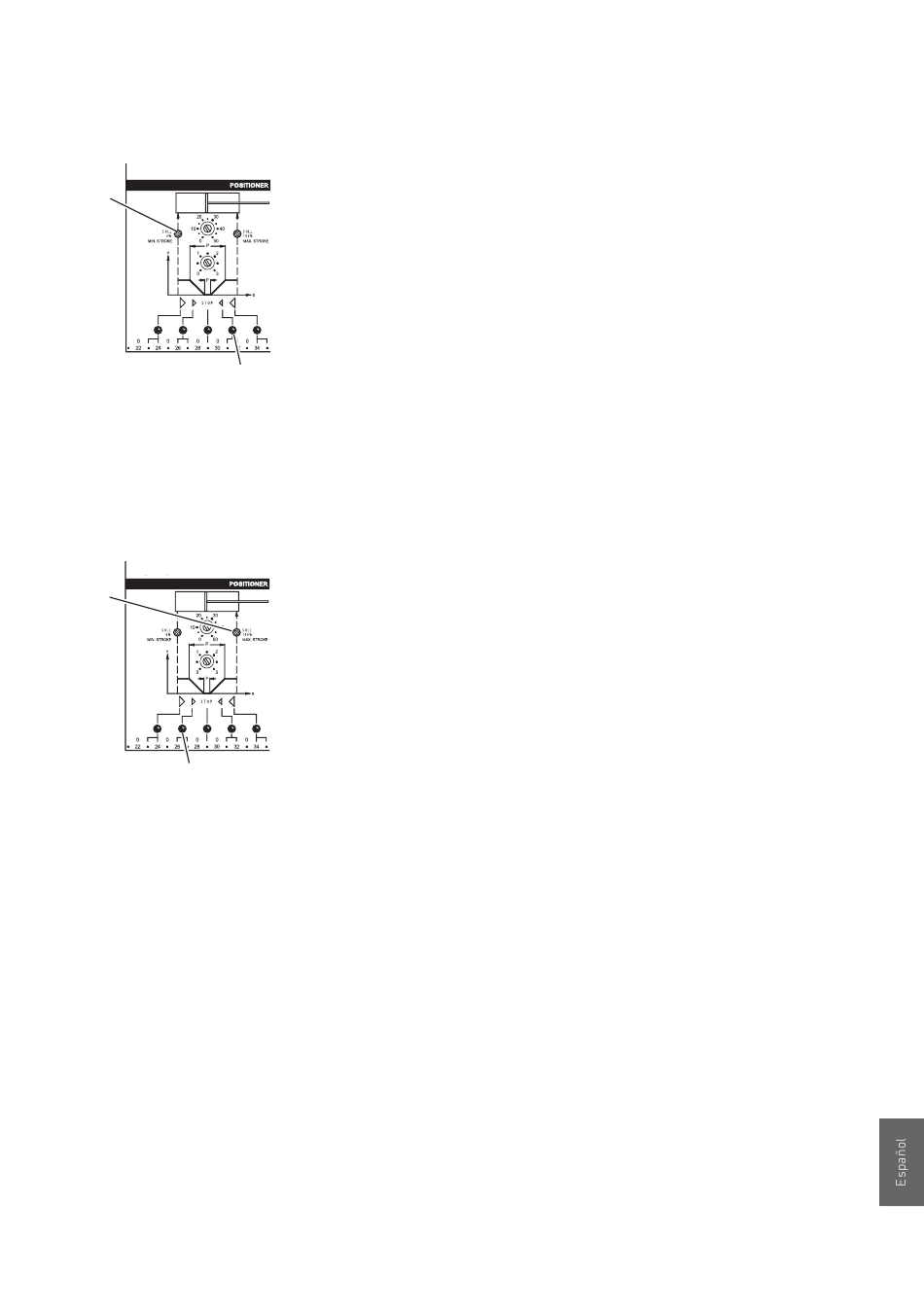

Ajustar la posición
"Extraído"
13
10
Puesta en servicio del regulador de posicionamiento
4. Gire el potenciómetro Soll 0 % (teórico) (14) hacia la
derecha, hasta que el LED rojo Introducción en marcha
lenta se apague.
5. Gire ahora el potenciómetro Soll 0 % aprox. una vuelta más
hacia la derecha.
La posición "Introducido" está ahora ajustada.
Ahora debe repetir el proceso para la posición "Extraído".
6. Introduzca como valor teórico 10 V o 20 mA (valor teórico
100 %).
El vástago del émbolo se extrae completamente o hasta
alcanzar el tope mecánico y el LED verde Extracción en
marcha lenta (10) está iluminado o parpadea.
7. Gire el potenciómetro Soll 100 % (13) hacia la izquierda,
hasta que el LED verde Extracción en marcha lenta
se apague.
8. Gire ahora el potenciómetro Soll 100 % aprox. una vuelta
más hacia la izquierda.
La posición "Extraído" está ahora ajustada.
9. Repita los pasos 3 a 8 una o dos veces, ya que los ajustes de
las posiciones "Introducido" y "Extraído" se influyen
mutuamente.
7.3 Modificación del campo de trabajo
O
Continúe girando el potenciómetro Soll 0 % hacia la derecha
para desplazar la posición "Introducido" del émbolo hacia el
centro del cilindro.
O
Continúe girando el potenciómetro Soll 100 % hacia la
izquierda para desplazar la posición "Extraído" del émbolo
hacia el centro del cilindro.
