Positionierregler in Betrieb nehmen
P
v
F
7.3
O
Drehen Sie das Potentiometer Soll 0 % weiter nach rechts,
um die Position „Eingefahren" des Kolbens zur
Zylindermitte hin zu verschieben.
O
Drehen Sie das Potentiometer Soll 100 % weiter nach links,
um die Position „Ausgefahren" des Kolbens zur
Zylindermitte hin zu verschieben.
7.4
Ziel der Optimierung ist es, die Position möglichst schnell bzw.
genau ohne Überschwingen zu erreichen. Ob ein
Überschwingen zu Gunsten einer kürzeren Positionierzeit oder
anderen Kriterien auftreten darf, hängt von der jeweiligen
Anwendung ab.
Sie erkennen ein Überschwingen des Kolbens daran, dass
am Positionierregler die Leuchtdioden der jeweiligen
Gegenrichtung kurz aufleuchten.
Um den Arbeitsbereich zu optimieren, können Sie das Fenster
„F" einstellen, in dem der Kolben in seiner Position gehalten
wird.
Außerdem können Sie den Pulsbereich „P" einstellen. Der
Pulsbereich „P" ist der Abstand des Beginns der Bremsphase
zur Endposition.
s

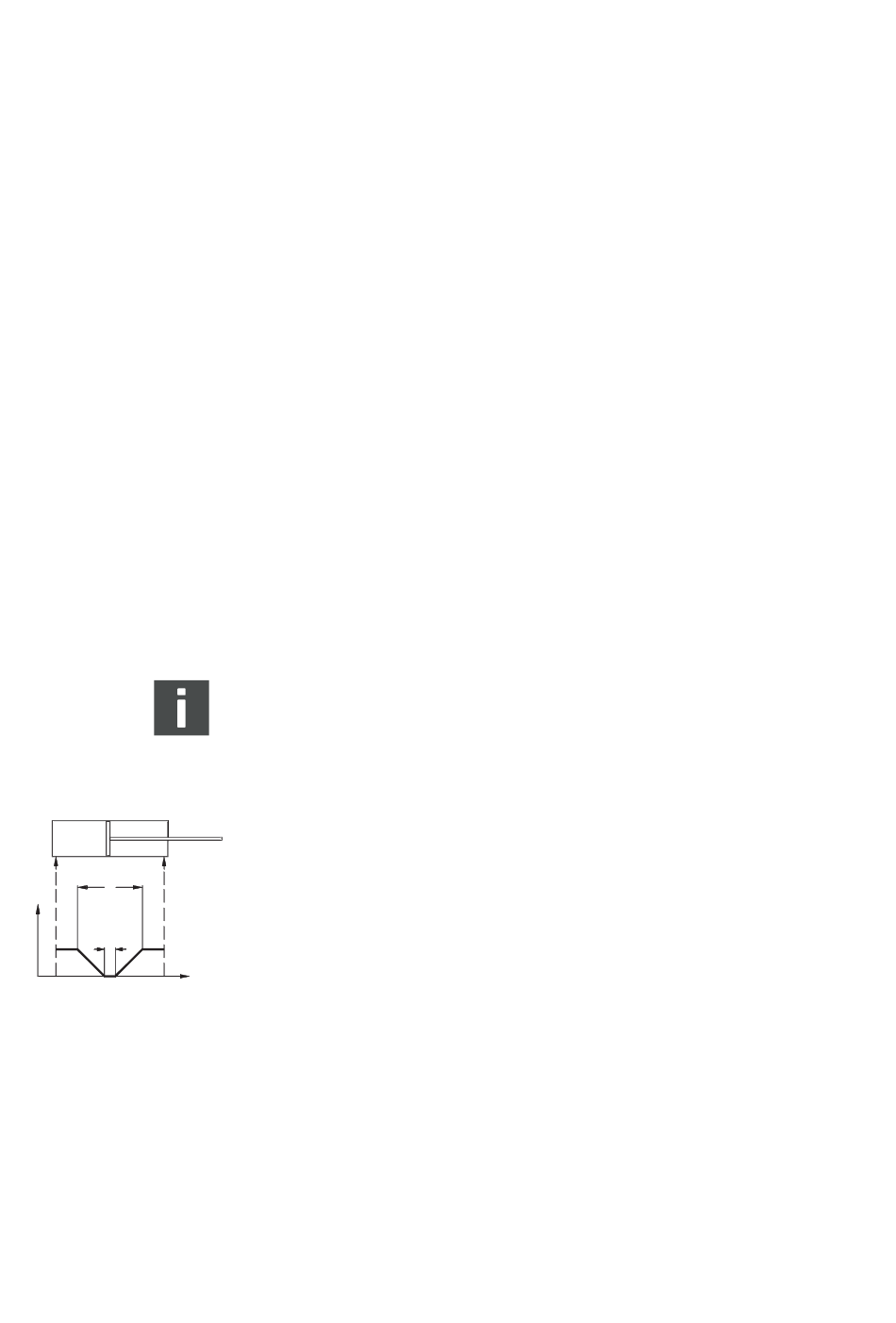

Fenster „F" und Pulsbereich „P" stehen in folgender Beziehung
zueinander.
Arbeitsbereich verändern

Arbeitsbereich optimieren
