Positionierregler Als 19"-Baugruppe - Aventics R412004397 Mode D'emploi

11
10
9
8
7
13
14
15
12
5
4
20

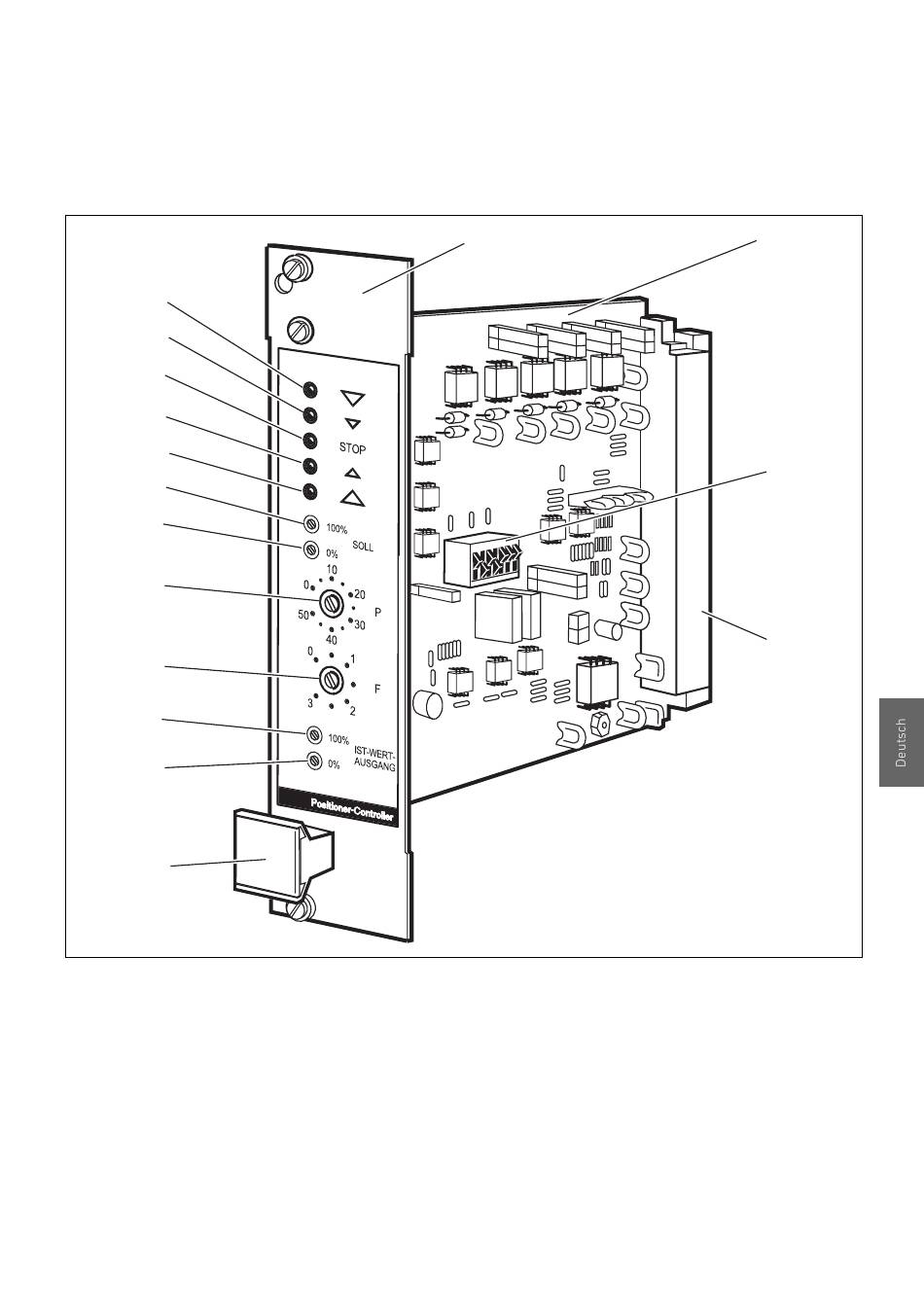

Abb. 3: Positionierregler als 19"-Baugruppe
4 Potentiometer Istwert-Ausgang 0 %
5 Potentiometer Istwert-Ausgang 100 %
7 rote LED Einfahren Eilgang
8 rote LED Einfahren Schleichgang
9 gelbe LED STOP
10 grüne LED Ausfahren Schleichgang
11 grüne LED Ausfahren Eilgang
12 Potentiometer F
AVENTICS | Positionierregler | R412004397–BDL–001–AC
5.2

Positionierregler als 19"-Baugruppe

16
00122906
13 Potentiometer Soll 100 %
14 Potentiometer Soll 0 %
15 Potentiometer P
16 Frontplatte
17 Platine
18 DIP-Schalter Schleichgang/Eilgang
19 Anschluss, DIN 4162, Form F 32
20 Griff
