1. Svitare le quattro viti ai lati del coperchio.
2. Tirare il coperchio verso l'alto.
3. Apportare le modifiche al regolatore di posizione.
10.2 Commutazione tra movimento lento
e movimento rapido
Nell'esecuzione come modulo da 19", grandezza I è possibile
commutare il regolatore di posizione tra i modi di
funzionamento "Movimento lento" e "Movimento rapido" tramite
il selettore DIP Movimento lento/Movimento rapido (18).
18

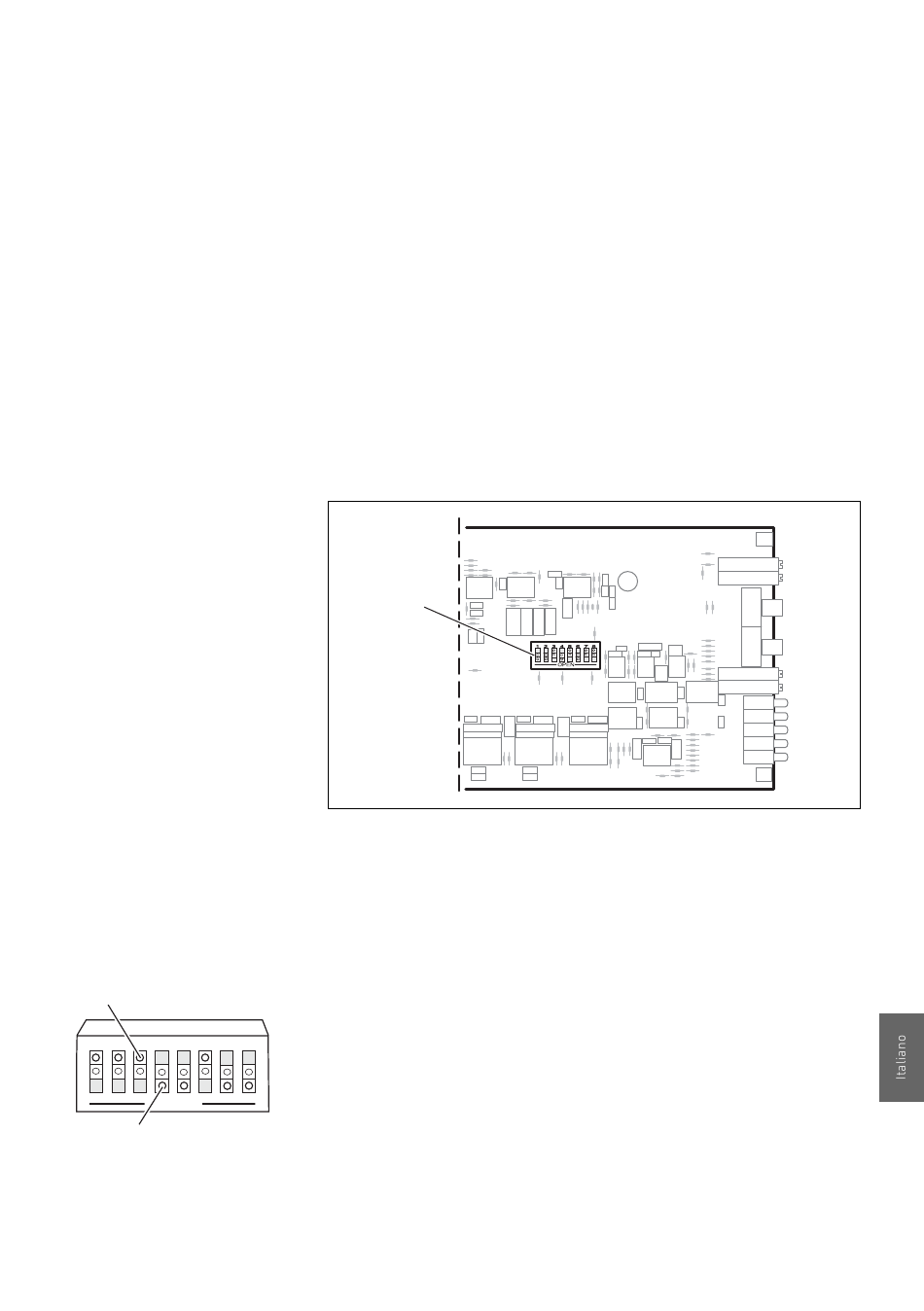

Fig. 11: Selettore DIP del regolatore di posizione come modulo da 19"
10.2.1

Come impostare corretamente il selettore DIP

Sul selettore DIP Movimento lento/Movimento rapido (18)
possono essere riportate due posizioni: "OPEN" oppure "ON".
In base al tipo di selettore DIP è riportata la dicitura "OPEN"
o "ON". La figura qui a fianco mostra un selettore DIP su cui
è riportata la dicitura "OPEN".
1. Prestare attenzione alla dicitura del selettore DIP
Movimento lento/Movimento rapido.
2. Impostare il selettore DIP Movimento lento/Movimento
rapido nel modo seguente:
Adattamento all'unità di posizionamento
147
