190 AVENTICS | Regulador de posicionamiento | R412004397–BDL–001–AC
Adaptación a la unidad de posicionamiento
10.3.1 Modificación de los enchufes de codificación
en la placa de circuitos
En la placa de circuitos hay cuatro "jumper" con dos enchufes
de codificación cada uno.
1. Consulte en Tab. 6 el número de "jumper" que debe ser
transpuesto en su versión especial.
Tabla 6:
Versión especial
Marcha rápida "Vástago de émbolo extraído exento de tensión"
Marcha lenta "Vástago de émbolo extraído exento de tensión"
Marcha lenta "Vástago de émbolo introducido exento de tensión"
Marcha rápida "Vástago de émbolo introducido exento de tensión"
"Vástago de émbolo extraído exento de tensión,
movimiento reversible"
2. Identifique la posición del "jumper" según la Fig. 12
o la Fig. 13.
1

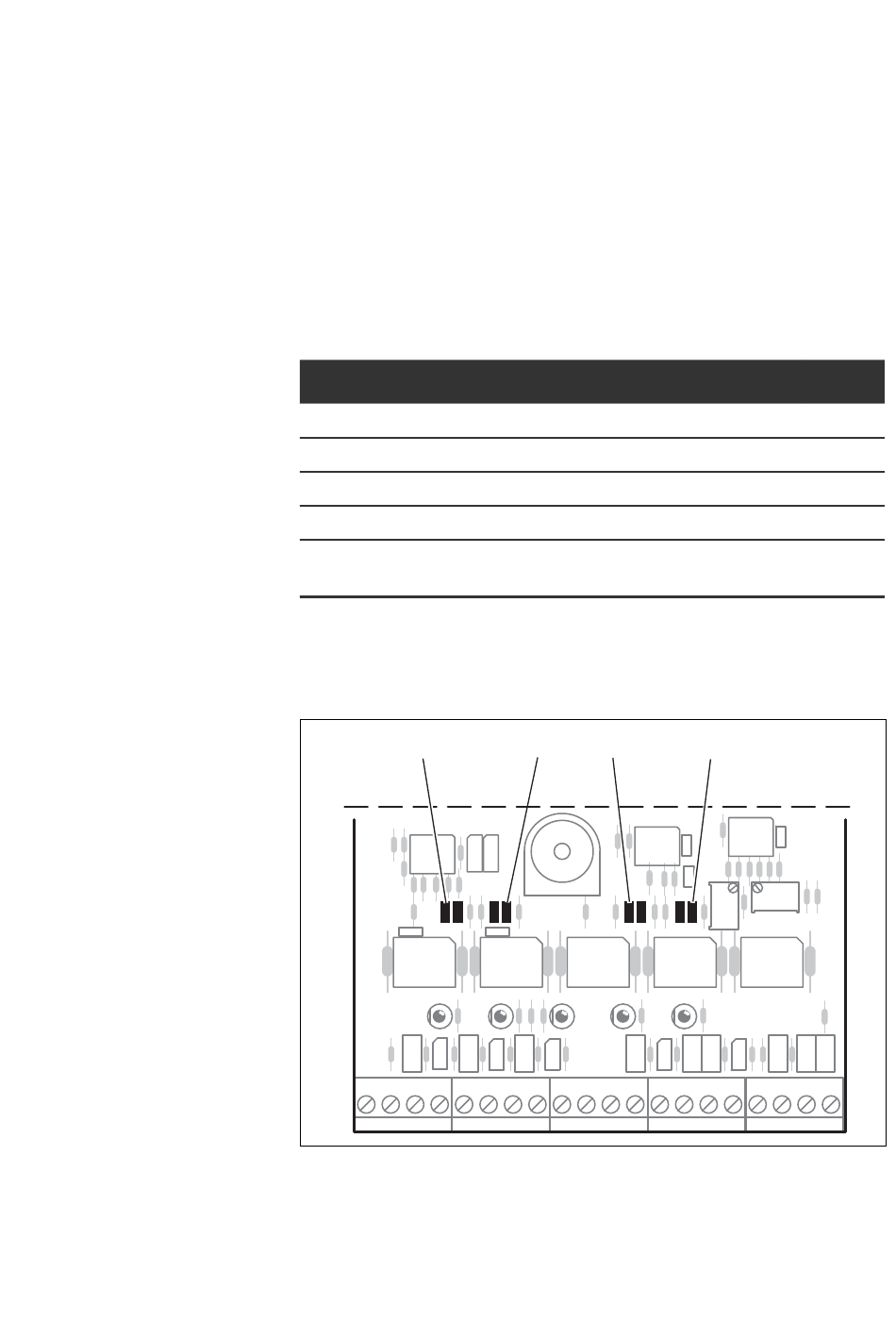

Fig. 12: "Jumper" del regulador de posicionamiento en la carcasa
2 3
Jumper
1
2
3
4
5
4
