134 AVENTICS | Regolatore di posizione | R412004397–BDL–001–AC
Descrizione dell'apparecchio
Grandezza I
5.3 Esecuzioni disponibili dell'unità
di posizionamento
Il regolatore di posizione fa parte dell'unità di posizionamento.
L'unità di posizionamento è disponibile in tre grandezze come
esecuzione standard e con movimento rapido come esecuzione
speciale.
5.3.1

Esecuzione standard (movimento lento)

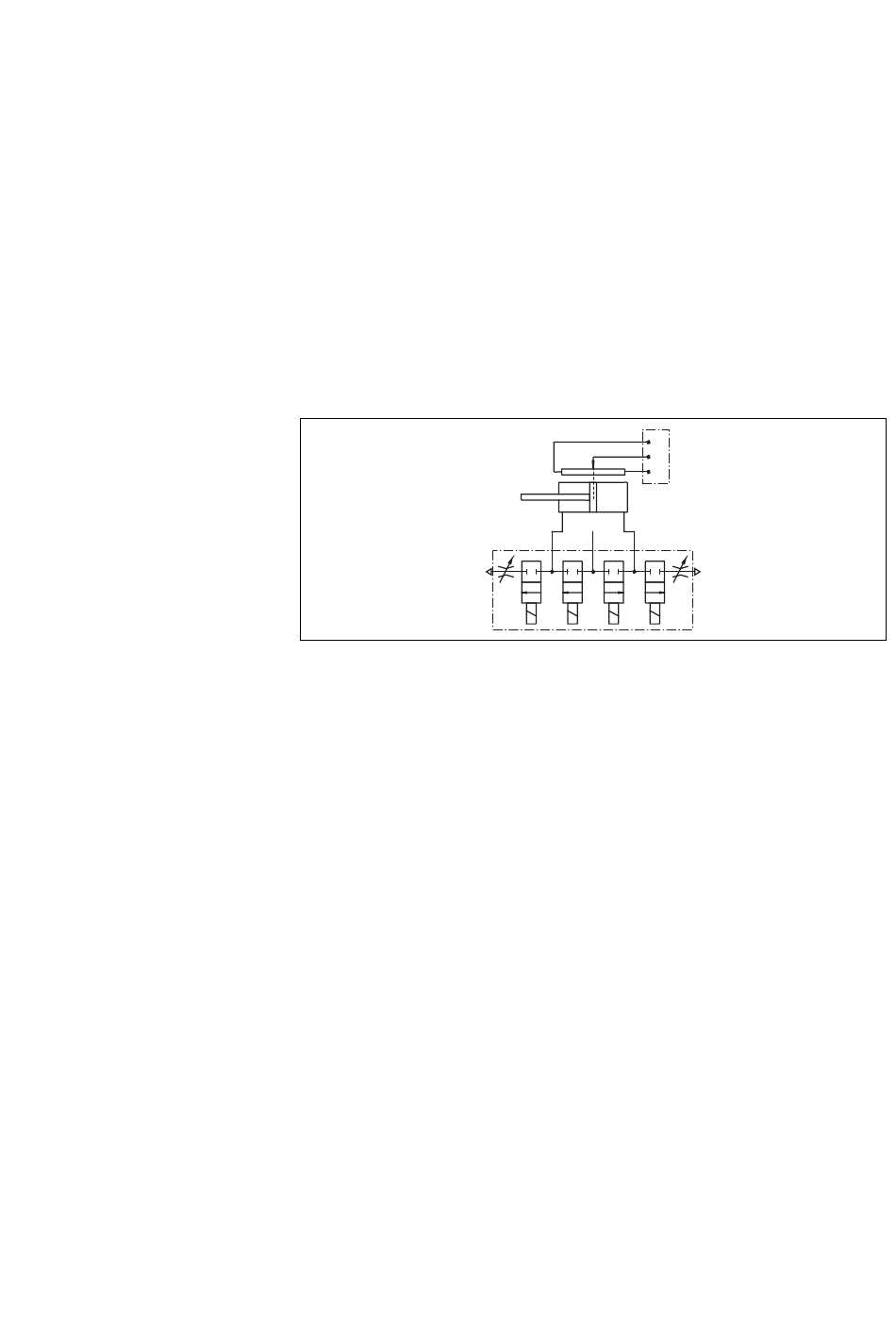

Fig. 4: Esecuzione standard
Nell'esecuzione standard dell'unità di posizionamento il cilindro
viene pilotato da un blocco valvole composto da quattro
valvole 2/2. Poiché la larghezza nominale è determinata dalla
grandezza, nell'esecuzione standard dell'unità di posizionamento
l'asta pistone può essere mossa solo lentamente.
5.3.2

Esecuzione con movimento rapido

Come nell'esecuzione standard anche in questa esecuzione il
cilindro viene pilotato da un blocco valvole. La larghezza nominale
tuttavia è maggiore rispetto a quella dell'esecuzione standard.
Per questa grandezza il regolatore di posizione corrispondente in
corpo unico è disponibile come apparecchio separato (n° di mat.:
546 019 002 0).
Nell'esecuzione come modulo da 19" è necessario impostare
il selettore DIP (18) della piastrina (ved. "Commutazione tra
movimento lento e movimento rapido" a pagina 147).
1
3
2
2(B) 1(P) 4(A)
