An die Positioniereinheit anpassen

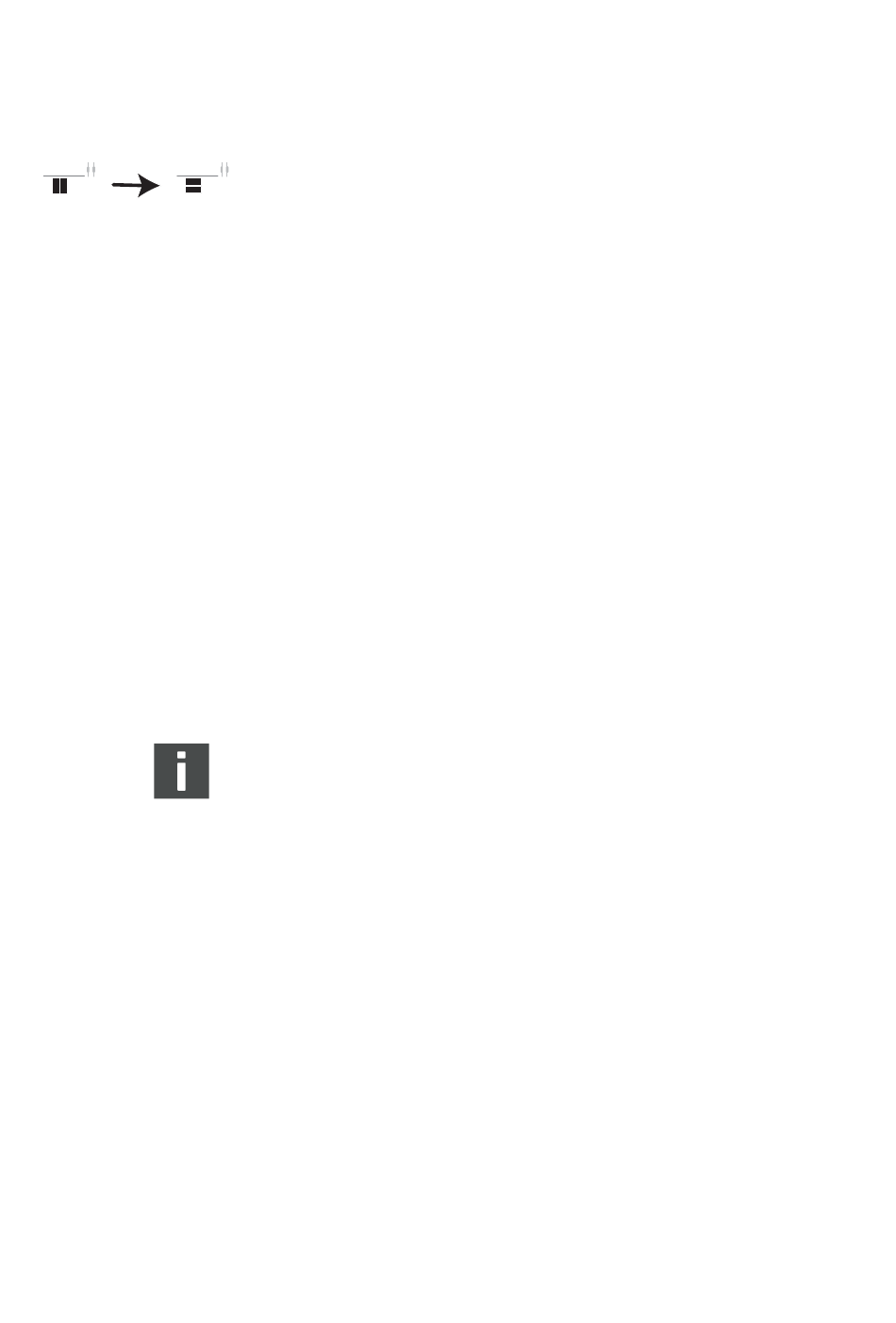

3. Ziehen Sie die beiden Kodierstecker des Jumpers ab.
4. Stecken Sie die beiden Kodierstecker um 90° gedreht
wieder auf den Steckplatz.
10.3.2 Sonderausführung „Kolbenstange
spannungslos ausfahrend und reversierte
Bewegung"
Diese Ausführung ist eine Variante der Ausführung
„Kolbenstange spannungslos ausfahrend". Bei der
Positioniereinheit in der Ausführung „Kolbenstange
spannungslos ausfahrend" ist es oft erwünscht, dass die
Kolbenstange bei einem Sollwert von 0 % ebenfalls ausgefahren
ist. Dadurch wird verhindert, dass der Kolben zwischen den
Zuständen „Sollwert = 0 %" und „Spannung aus" verfährt.
Bei der Sonderausführung „Kolbenstange spannungslos
ausfahrend und reversierte Bewegung" müssen Sie zusätzlich
zu den Jumpern die Ansteuerung der Magnetventile
vertauschen.
Die Stellung der Jumper des Positionierreglers für die
Ausführung „Kolbenstange spannungslos ausfahrend und
reversierte Bewegung" entspricht der Stellung für die
Ausführung „Kolbenstange spannungslos einfahrend".
1. Vertauschen Sie die Ansteuerung der Magnetventile wie
folgt:
– MV1 und MV3 mit MV2 und MV4
– Y mit Z
2. Vertauschen Sie die Anschlusse „1" und „2" des
Potentiometers wie folgt an der Klemmleiste:
– 11 mit 18 (Gehäuseausführung)
– d2 mit z12 (19"-Baugruppe)
