AVENTICS | Régulateur de position | R412004397–BDL–001–AC
2

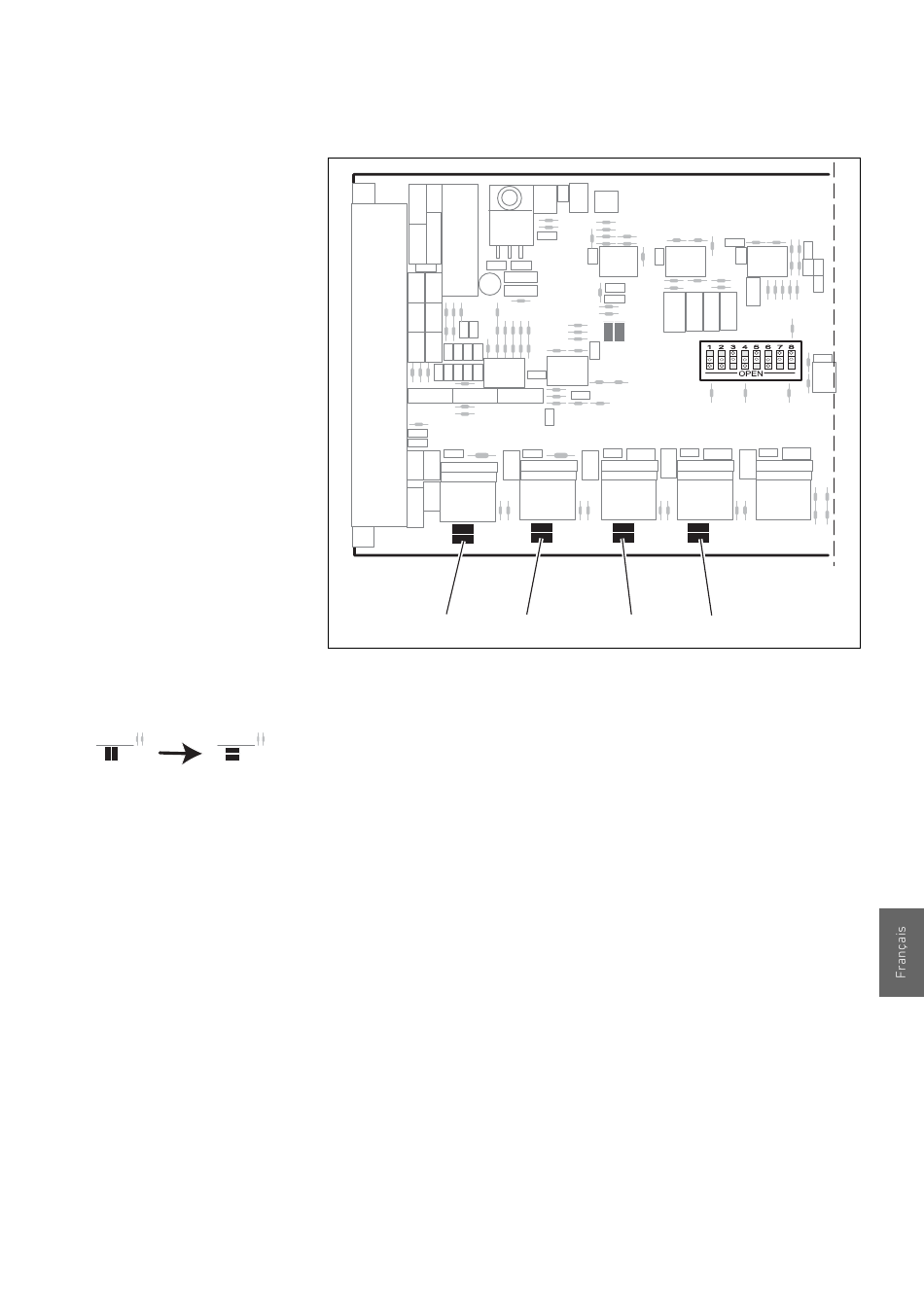

Fig. 13 : Cavalier du régulateur de position en tant que module 19"
3. Retirer les deux connecteurs de codage du cavalier.
4. Replacer les deux connecteurs de codage à nouveau
sur le slot en les tournant de 90°.
10.3.2 Version spéciale « Tige de piston sortante
hors tension et avec mouvement renversé »
Cette version est une variante de la version « Tige de piston
sortante hors tension ». Chez l'unité de positionnement en
version « Tige de piston sortante hors tension » il est souvent
souhaitable que la tige de piston soit également sortie lors d'une
valeur théorique de 0 %. On évite ainsi que le piston reste entre
les positions « Valeur théorique = 0 % » et « Arrêt tension ».
Chez la version spéciale « Tige de piston sortante hors tension et
avec mouvement renversé », il faut, en plus des cavaliers,
commuter la commande des électrodistributeurs.
Adaptation à l'unité de positionnement
4 1
111
3
