98 AVENTICS | ED07 | R414001671–BDL–001–AB
4
5
1
00125293
6.5 Raccorder la tension d'alimentation et la
valeur consigne
Des joints et bouchons manquants entraînent la perte de
l'indice de protection IP 65 !
Des liquides et corps solides peuvent s'infiltrer dans l'appareil
et dans les raccords enfichables et détruire l'électronique.
Utiliser des raccords enfichables de l'indice de protection
IP 65.
S'assurer que les joints soient présents dans le connecteur
et qu'ils ne soient pas endommagés.
S'assurer avant la mise en service que tous les connecteurs
soient montés.
Pour pouvoir faire fonctionner le régulateur de pression ED07, il
convient d'alimenter l'appareil en air comprimé, de raccorder la
tension d'alimentation de 24 V CC et de commander l'appareil
selon une valeur consigne.
Sur tous les appareils, la valeur réelle (–) et la valeur consigne
(–) sont toujours reliées par 0 V.
A ce propos, respecter les tableaux suivants, qui reprennent
l'affectation des connecteurs pour les trois différentes séries
avec connecteur incorporé XPC, M12, avec connecteur
incorporé X1S, M12 et avec douille incorporée X2M, M12 de
même qu'avec connecteur rectangulaire DIN EN ISO 175301-
803 (DIN ISO 43650).

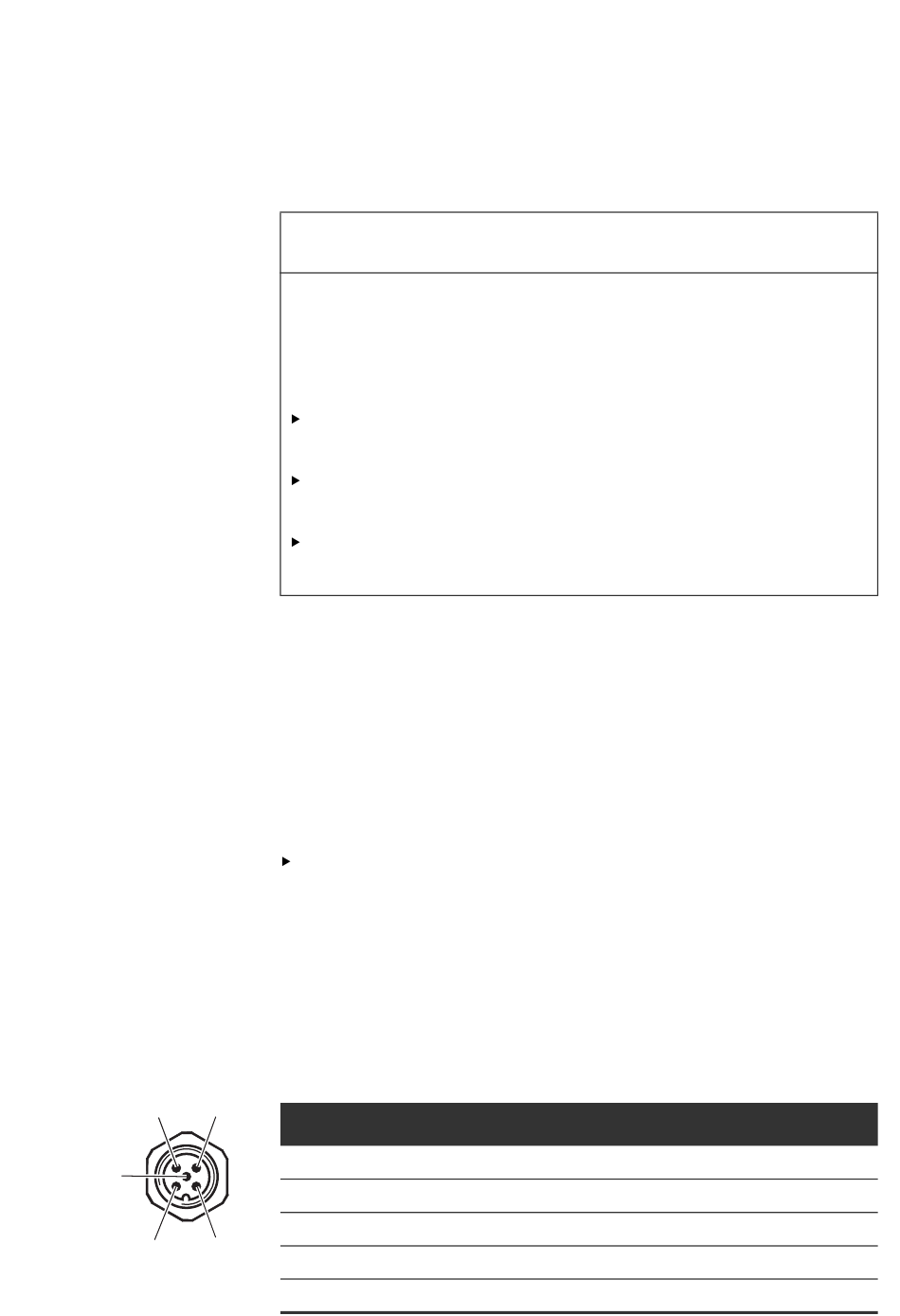

Tableau 5: Régulateur de pression ED07 avec connecteur incorporé
M12
3
Connecteur incorporé
Broche 1
Broche 2
Broche 3
2
Broche 4
Broche 5
REMARQUE
XPC
, M12, mâle, 5 pôles
24 V CC
Valeur consigne (+) : courant 0/4-20 mA
0 V
Valeur réelle (+) : courant 0/4-20 mA
FE
XPC
,
