S'assurer avant le branchement des connecteurs que tous les
joints et bouchons soient présents et non endommagés.
Utiliser uniquement des connecteurs et des câbles pré-
assemblés.
Protéger la tension d'alimentation à l'aide d'un fusible externe
M 2,5 A.

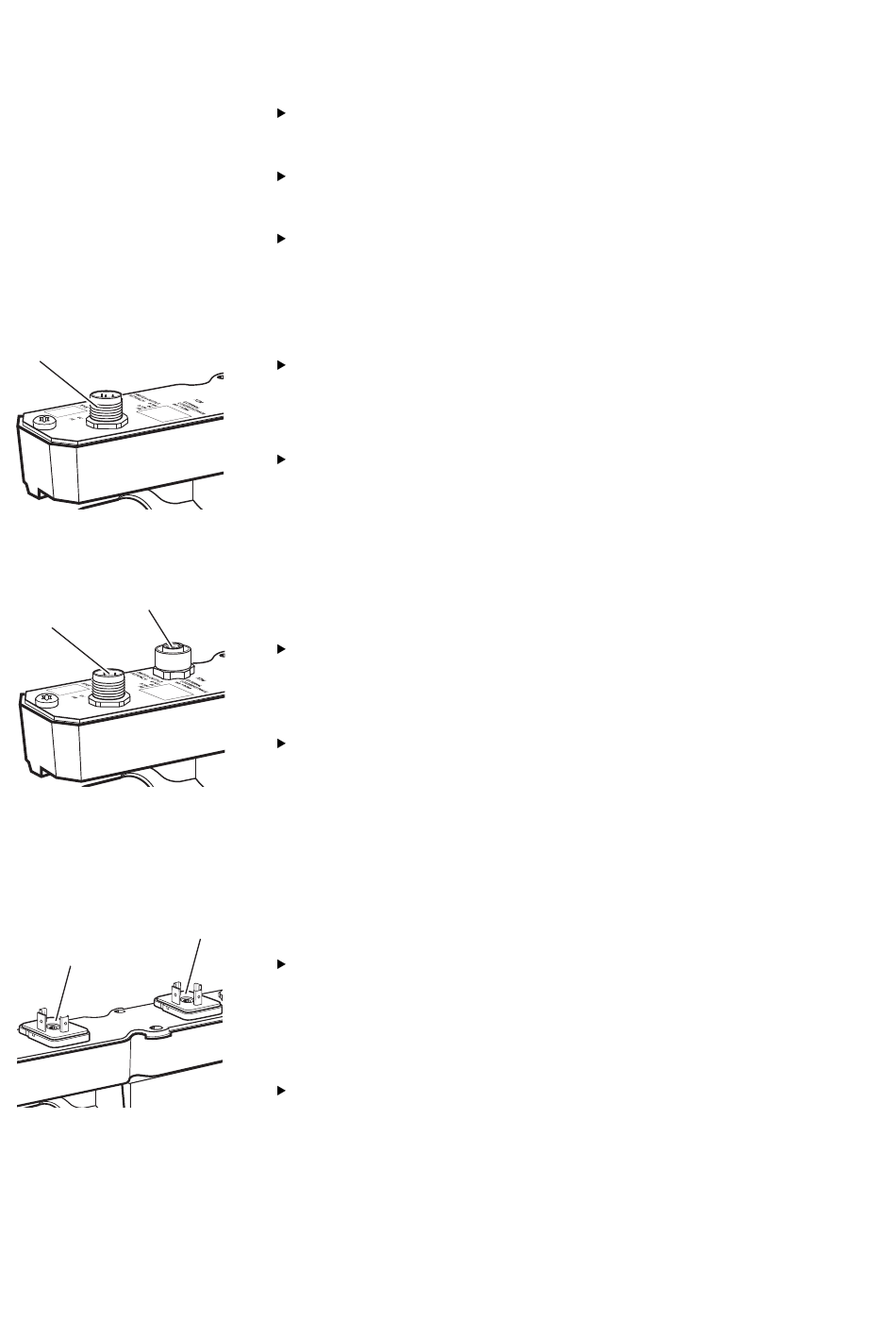

Pour les appareils avec un connecteur incorporé XPC, M12 :
Pour le raccordement de XPC, utiliser un câble blindé.
Le blindage doit être relié au boîtier du connecteur.
Raccorder le câble au connecteur incorporé XPC (13).
Maintenant, le régulateur de pression ED07 peut être alimenté
en tension et commandé selon une valeur consigne.
00121360
Pour les appareils avec un connecteur incorporé X1S, M12 et une
douille incorporée X2M, M12 :
Pour le raccordement de X2M, utiliser un câble blindé.
Le blindage doit être relié au boîtier du connecteur.
Raccorder les câbles au connecteur incorporé X1S (14) et à la
douille incorporée X2M (15).
Maintenant, le régulateur de pression ED07 peut être alimenté
en tension et commandé selon une valeur consigne.
Pour les appareils avec deux connecteurs rectangulaires
17
DIN EN 175301-803 :
Pour le raccordement de X2A (17), utiliser un câble blindé.
Le blindage doit être relié avec le raccordement « FE » du
connecteur.
Raccorder les câbles aux connecteurs rectangulaires X1S (16)
et X2A (17).
Maintenant, le régulateur de pression ED07 peut être alimenté
en tension et commandé selon une valeur consigne.
