Pericolo in caso di fissaggio sbagliato dell'apparecchio!
Se l'apparecchio non viene fissato correttamente può muoversi in maniera incontrollata,
danneggiando altri componenti dell'impianto.
Assicurarsi che l'apparecchio sia fissato in modo sicuro su una piastra base e che questa
sia fissata a sua volta alla macchina o ad una piastra di montaggio.
AVENTICS | ED07 | R414001671–BDL–001–AB
6.1

Prima di cominciare il montaggio

Togliere l'alimentazione elettrica e pneumatica della parte
rilevante dell'impianto.
Prima di procedere al montaggio, lasciare ambientare la
valvola riduttrice di pressione ED07 per alcune ore, poiché nel
corpo può depositarsi acqua di condensa.
NOTA
Fissare la piastra base nel quadro di comando o su una piastra
di montaggio.
Per la valvola riduttrice di pressione ED07 è preferibile la
posizione di montaggio verticale.

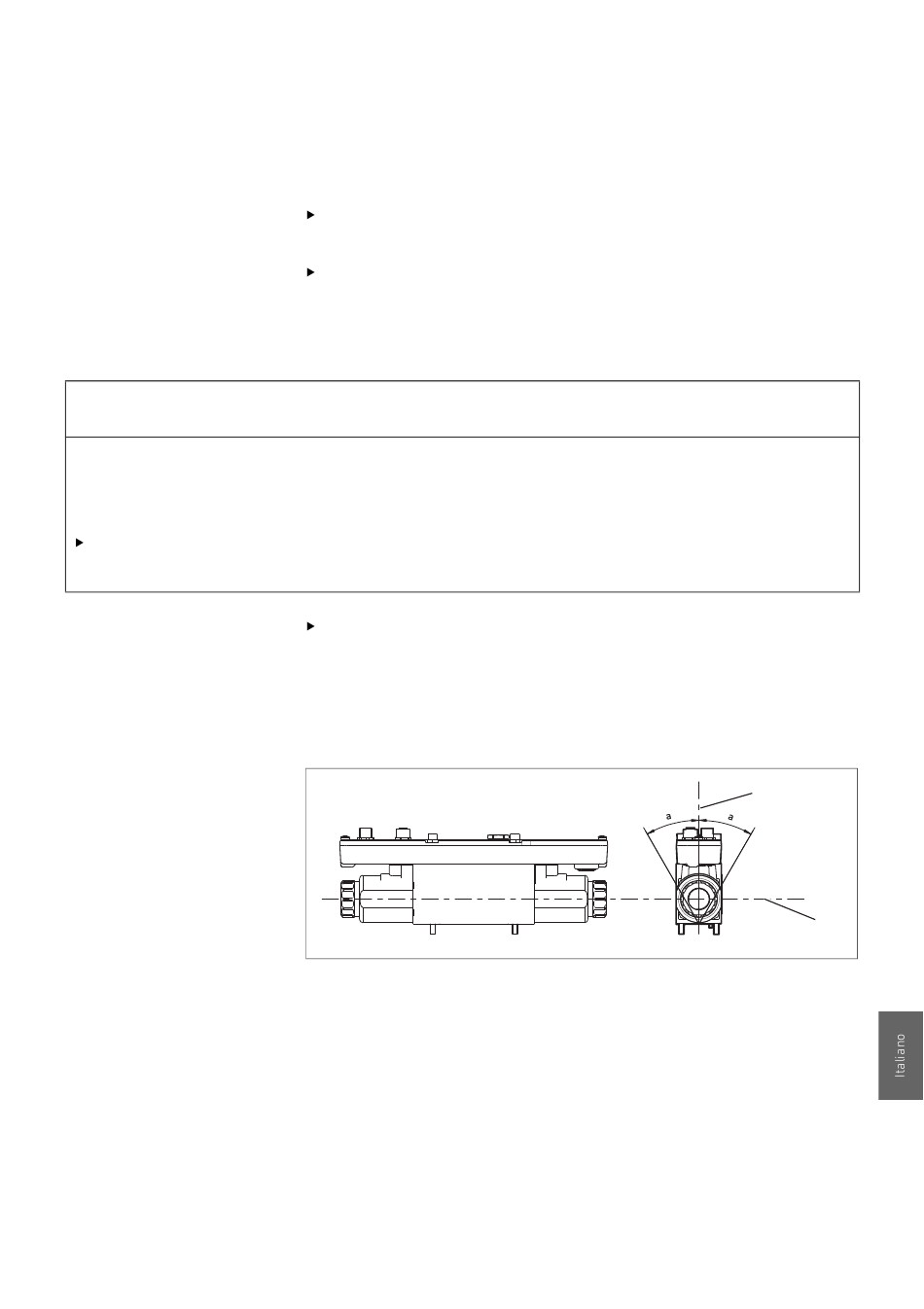

Abb. 5: Posizione di montaggio
19 Asse verticale
20 Asse orizzantale
In caso di aria compressa essiccata e non lubrificata l'apparecchio
può essere montato in qualsiasi posizione.
135
19
a = ± ...90°
20
00122910
