210 AVENTICS | ED07 | R414001671–BDL–001–AB
Beskrivning av enheten
14
12
11
10

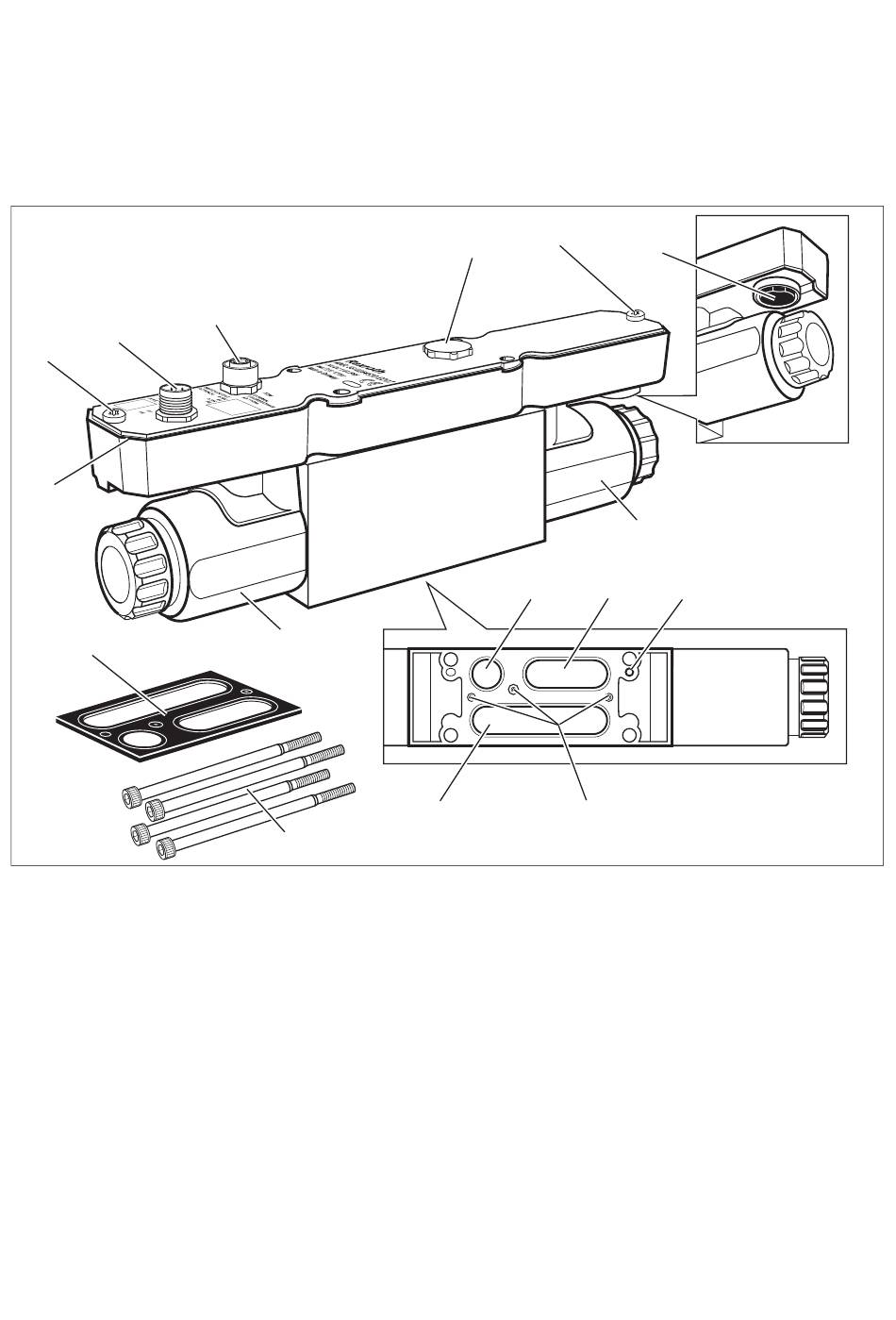

Figur. 2: Tryckregleringsventil ED07 med infälld stickkontakt X1S och infälld hylskontakt X2M, M12
1 Förslutning till utjämningsöppningen
2 Luftningsöppning i huset
3 Ventilspolar
4 Anslutning för avluft
5 Anslutning för matningstryck
6 Kodningshål
7 Fixeringsstift till basplattans tätning
8 Anslutning för utgångstryck
5.2 Tryckregleringsventil ED07 med två
stickkontakter M12
15
3
9
12
1
4
8 7
9 Skruvar M5x90 (DIN EN ISO 4762, tidigare
DIN 912)
10 Tätning till basplattan
11 Hustätning
12 Fästskruvar för husets lock
14 Infälld stickkontakt X1S, M12
15 Infälld hylskontakt X2M, M12
2
3
5
6
00121334
