Schaltausgang
00122911
0 V DC
0-10 V DC
+10 V DC
00122937
AVENTICS | ED07 | R414001671–BDL–001–AB
di polarità della tensione di alimentazione o del valore
nominale si verifica un cortocircuito.
Nel caso di apparecchi con pilotaggio tramite potenziometro e
connettore X1S e boccola X2M integrati:

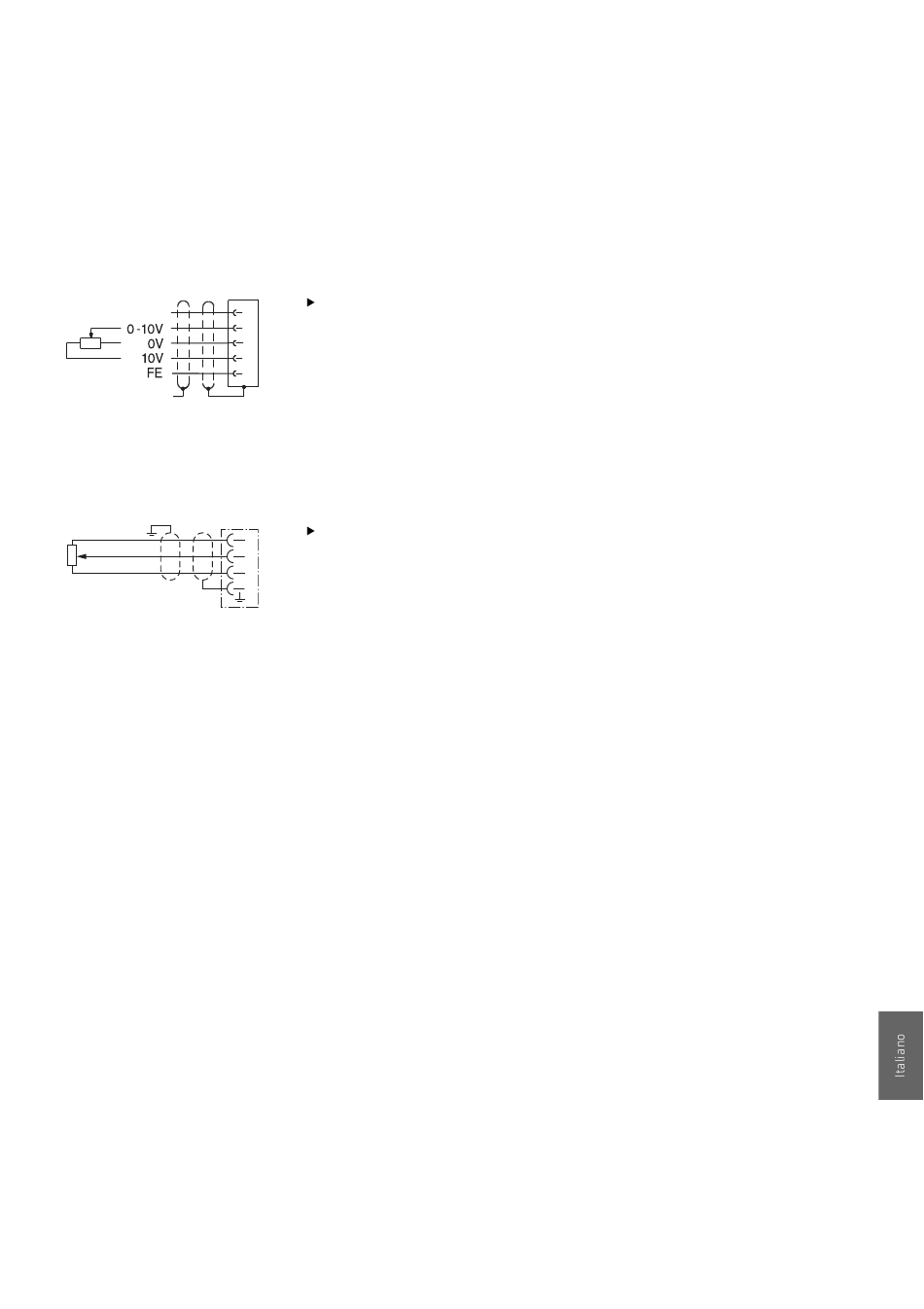

Collegare i cavi alla boccola integrata X2M come illustrato
1
2
nella figura a fianco.
3
4 La valvola riduttrice di pressione ED07 può essere ora
5
alimentata da tensione e il valore nominale può essere
impostato sul potenziometro.
In caso di apparecchi con pilotaggio tramite potenziometro e due
connettori rettangolari:
Collegare i cavi al connettore rettangolare X2A come illustrato
1
2
nella figura a fianco.
3
La valvola riduttrice di pressione ED07 può essere ora
alimentata da tensione e il valore nominale può essere
impostato sul potenziometro.
141
