10 AVENTICS | ED07 | R414001671–BDL–001–AB
Gerätebeschreibung
13
12
11
10

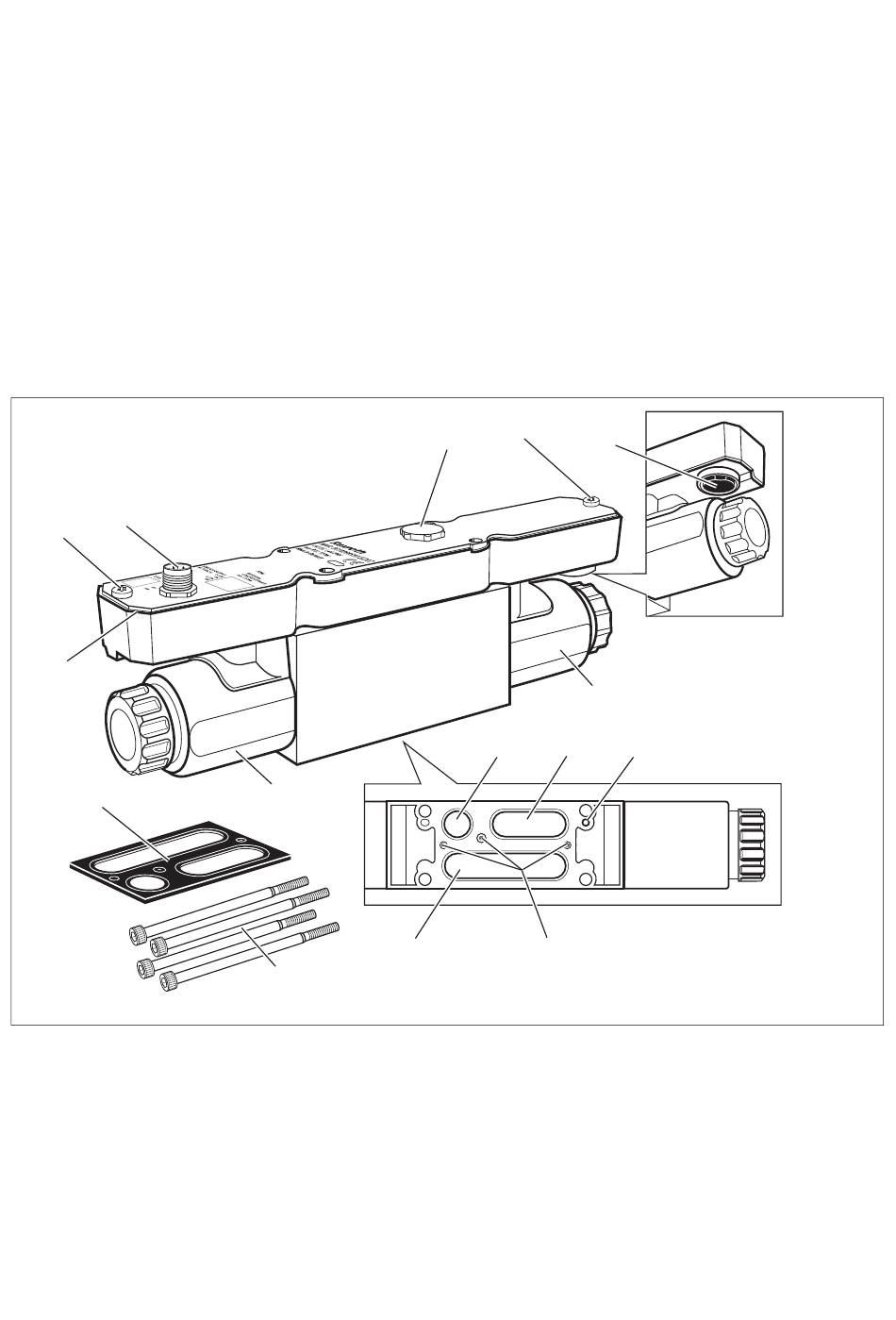

Abb. 1: ED07-Druckregelventil mit Einbaustecker XPC, M12
1 Verschluss der Abgleichöffnung
2 Gehäusebelüftungsöffnung
3 Ventilspulen
4 Abluftanschluss
5 Eingangsanschluss
6 Kodierbohrung
7 Fixierstifte für Grundplatten-Dichtung
5 Gerätebeschreibung
Das ED07-Druckregelventil gibt es in drei verschiedenen
Anschluss-Varianten und für verschiedene Ausgangsdrücke.
5.1

ED07-Druckregelventil mit M12-Stecker

3
8
9
12
1 2
3
5
4
7
8 Ausgangsanschluss
9 Schrauben M5x90 (DIN EN ISO 4762,
ehemals DIN 912)
10 Grundplatten-Dichtung
11 Gehäusedichtung
12 Befestigungsschraube Gehäusedeckel
13 Einbaustecker XPC, M12
6
00121357
