104 AVENTICS | ED07 | R414001671–BDL–001–AB
8 Commander le régulateur de
pression ED07
Lorsque l'alimentation électrique et pneumatique est raccordée au
régulateur de pression ED07, il est possible de régler
continuellement la pression. Pour ce faire, il suffit de commander
le régulateur de pression ED07 par ex. par l'intermédiaire de la
commande ou d'un potentiomètre avec une valeur consigne. Le
système électronique compare la valeur consigne avec la pression
de sortie, mesurée par un capteur de pression, et génère une
grandeur de réglage, qui commande la vanne d'admission ou
d'échappement par l'intermédiaire d'un convertisseur U/I et
d'aimants proportionnels. De ce fait, la pression donnée au
préalable se règle.
25
A
26
D
A
27
D
28

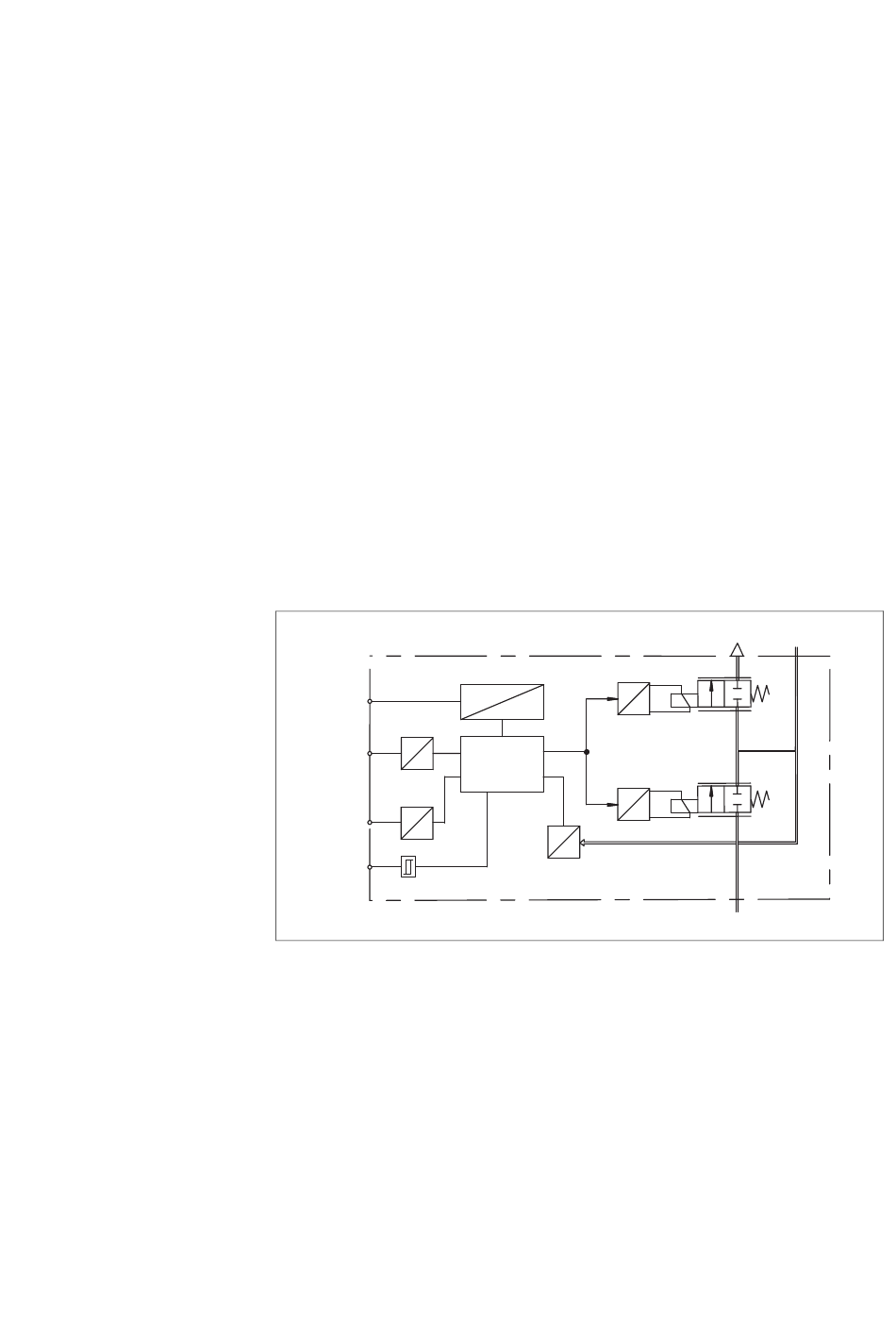

Abb. 6: Schéma fonctionnel
Raccord d'entrée pour la pression d'alimentation
Raccord de pression de sortie
Raccord d'échappement
1 Tension d'alimentation
2 Entrée de la valeur consigne
3 Sortie de la valeur réelle
4 Sortie de commutation
U
24 V
CONTROLLER
U
U
P
3
2
I
I
1
00121356
