Aktivering av tryckregleringsventil ED07

8 Aktivering av
tryckregleringsventil ED07
När den elektriska och pneumatiska matningen har anslutits till
tryckregleringsventil ED07 kan trycket justeras kontinuerligt.
Tryckventilen aktiveras med ett börvärde t.ex. via en styrning eller
via en potentiometer. Elektroniken jämför börvärdet med
utgångstrycket som mäts med en trycksensor och genererar en
regleringsstorhet som aktiverar luftnings- eller
avluftningsventilen via U/I-omvandlare och proportionalmagneter.
På så sätt ställs det önskade trycket in.
25
A
26
D
A
27
D
28

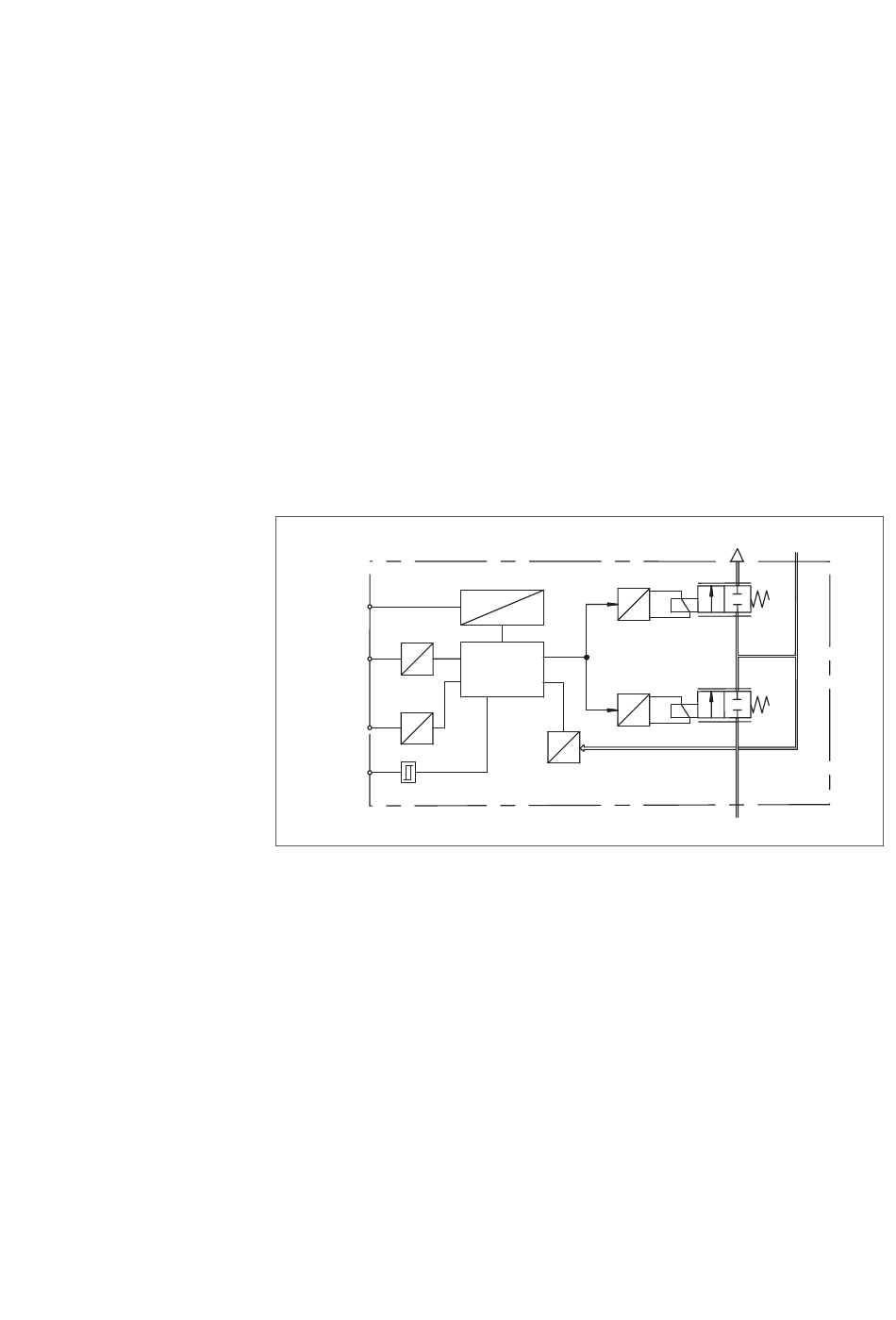

Figur. 6: Funktionsschema
Ingångsanslutning för matningstryck
Anslutning för utgångstrycket
Avluftsanslutning
1 Matningsspänning
2 Börvärdesingång
3 Ärvärdesutgång
4 Kopplingsutgång
8.1 Val av rätt matningstryck
Om matningstrycket är lägre än det utgångstryck som anges
genom det elektriska börvärdet uppstår en varaktig
