182 AVENTICS | ED07 | R414001671–BDL–001–AB
Poner en servicio la válvula reguladora de presión ED07
¡Peligro de destrucción por agua!
El agua que penetra en el aparato destruye la electrónica.
Compruebe que el orificio de compensación está cerrado.
Asegure que los cuatro tornillos de fijación están apretados con el par de apriete
correcto.
Nunca abra los dos tornillos de fijación de la tapa del aparato.
22
23
¡Peligro por aire comprimido que sale!
El aparato en funcionamiento está bajo presión. Al abrir la conexión de entrada adicional (24)
en la placa base puede disparar al entorno el tornillo de cierre, a causa del aire comprimido
que sale y puede causar daños a las personas y a los bienes materiales.
No abrir nunca durante el servicio el tornillo de cierre.
Conecte una conexión adicional para la presión de suministro sólo en estado sin presión.
7 Poner en servicio la válvula
reguladora de presión ED07
7.1 Antes de que usted ponga en servicio la
válvula reguladora de presión ED07

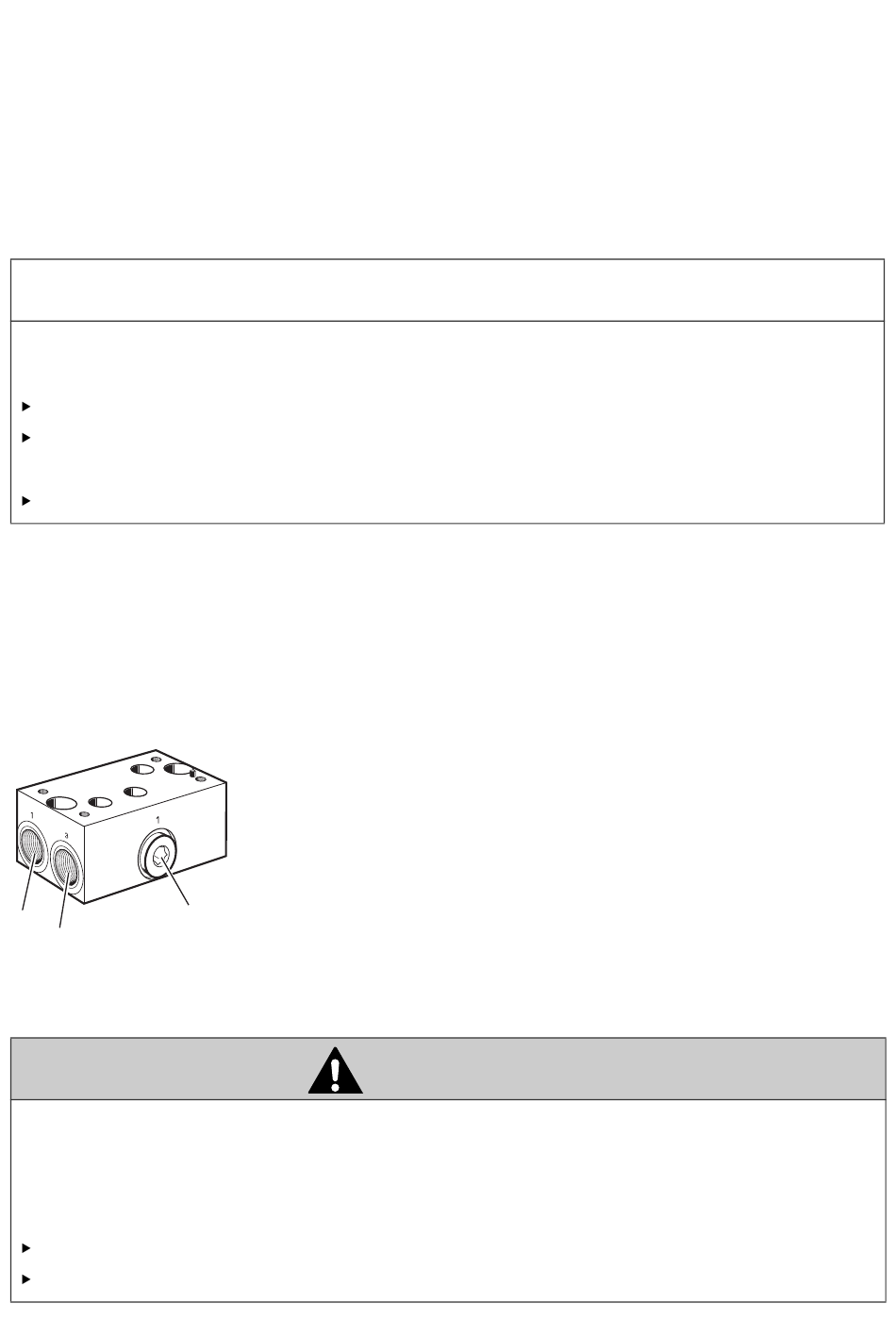

7.1.1 Conectar neumáticamente la placa base
La placa base es una placa de conexión o una placa de
concatenación dependiendo de la aplicación.
1. Conecte el cable de alimentación a la conexión de entrada de
la placa base (orificio 1) (22).
2. Conecta el cable de salida en la conexión de salida de presión
que se encuentra de frente (orificio sin rotular).
24
3. Conecte en la conexión de aire de salida (orificio 3) (23)
00121339
siempre un amortiguador de ruido o una tubería para el aire de
salida capturado.
NOTA
ATENCIÓN
