Avvitamento Della Valvola Riduttrice Di Pressione Ed07 Sulla Piastra Base - Aventics ED07 Mode D'emploi

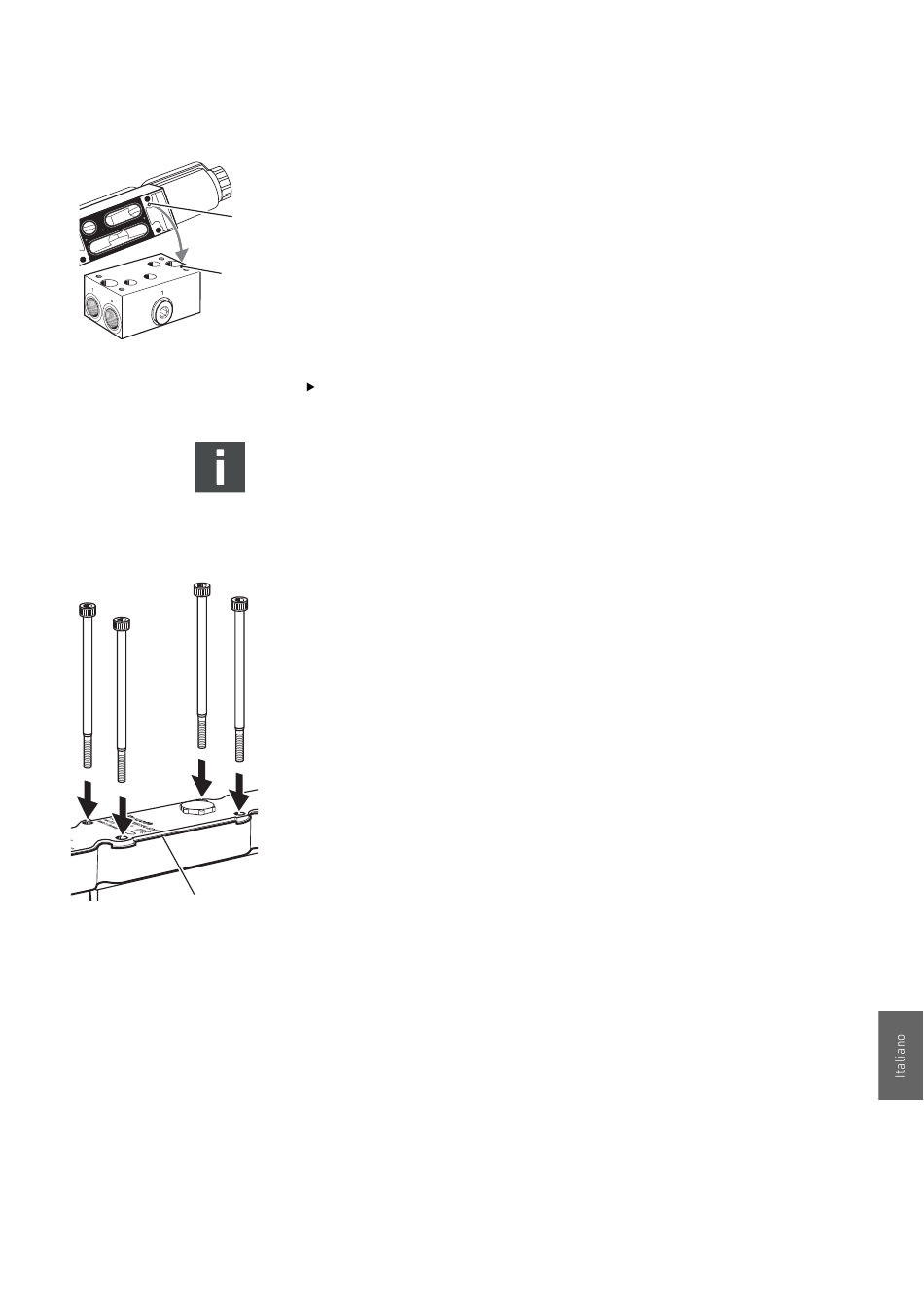

1. Ruotare la valvola riduttrice di pressione ED07 in modo tale
che la spina di codifica (21) ed il foro di codifica (6) si trovino
sullo stesso lato e possano incastrarsi l'una nell'altro.
6
2. Appoggiare la valvola riduttrice di pressione ED07 sulla piastra
base.
21
La spina di codifica della piastra base si incastra nel foro di
codifica della valvola riduttrice di pressione ED07.
00121336
Assicurarsi che la guarnizione della piastra base non si sposti.
Alcune piastre base dispongono di due spine di codifica. Ne
deriva che sulla valvola riduttrice di pressione ED07 è
presente un secondo foro di codifica sullo stesso lato. È
comunque escluso un eventuale scambio.
6.4
1. Inserire le quattro viti M5x90 nei quattro fori come illustrato
nella figura e avvitare.
Coppia di serraggio: 6 Nm
2. Controllare nuovamente che le guarnizioni della piastra base e
del corpo siano inserite correttamente (11) per poter garantire
la classe di protezione IP65.
Le guarnizioni della piastra base e del corpo non devono
11 sporgere lateralmente.
00121359
AVENTICS | ED07 | R414001671–BDL–001–AB
Avvitamento della valvola riduttrice di
pressione ED07 sulla piastra base
137
