22 AVENTICS | ED07 | R414001671–BDL–001–AB
ED07-Druckregelventil montieren
2
1
00125289
2
1
3
00125290
13

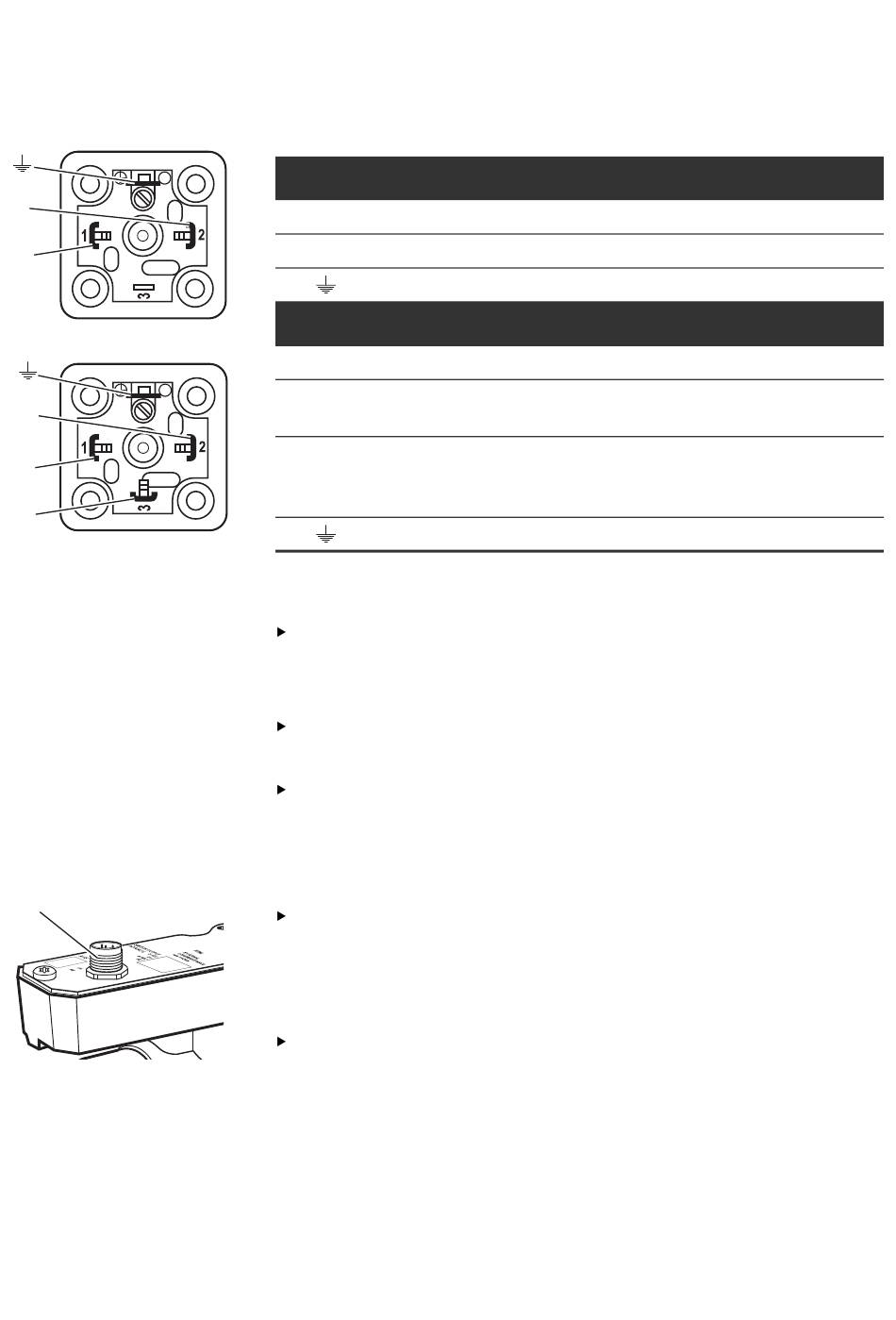

Tabelle 7:
Rechteckstecker X1S, Form A
Pin 1
Pin 2
Pin
Rechteckstecker X2A, Form A
Pin 1
Pin 2
Pin 3
Pin
1)
Die Kontakte X1S Pin 1 und X2A Pin 1 sind intern verbunden.
Stellen Sie vor dem Anschließen der Stecker sicher, dass alle
Dichtungen und Verschlüsse vorhanden und nicht beschädigt
sind.
Verwenden Sie ausschließlich vorkonfektionierte Stecker und
Leitungen.
Sichern Sie die Versorgungsspannung mit einer externen
Sicherung M 2,5 A ab.
Bei Geräten mit einem Einbaustecker XPC, M12:
Verwenden Sie zum Anschluss von XPC eine geschirmte
Leitung.
Der Schirm muss mit dem Gehäuse des Steckers verbunden
sein.
Schließen Sie die Leitung am Einbaustecker XPC (13) an.
Das ED07-Druckregelventil kann jetzt mit Spannung versorgt
00121360
und mit einem Sollwert angesteuert werden.
ED07-Druckregelventil mit zwei Rechtecksteckern
1)
DIN EN 175301-803
0 V
24 V DC
FE
0 V
Sollwert (+): Strom 0/4 bis 20 mA oder
Spannung 0 bis 10 V DC
Istwert (+): Strom 0/4 bis 20 mA oder
Spannung 0 bis 10 V DC oder
10 V DC konstant
FE
